fischer Hinterschnittanker FSU-P M12x125/50
Abbildung ähnlich
Das Verankerungssystem für extreme Sicherheits- und Lastanforderungen.
Produktnummer:
356662_567788
Hersteller:
FISCHER
EAN:
4048962481129
Produktnummer:
356662_567788
fischer Hinterschnittanker FSU-P M12x125/50

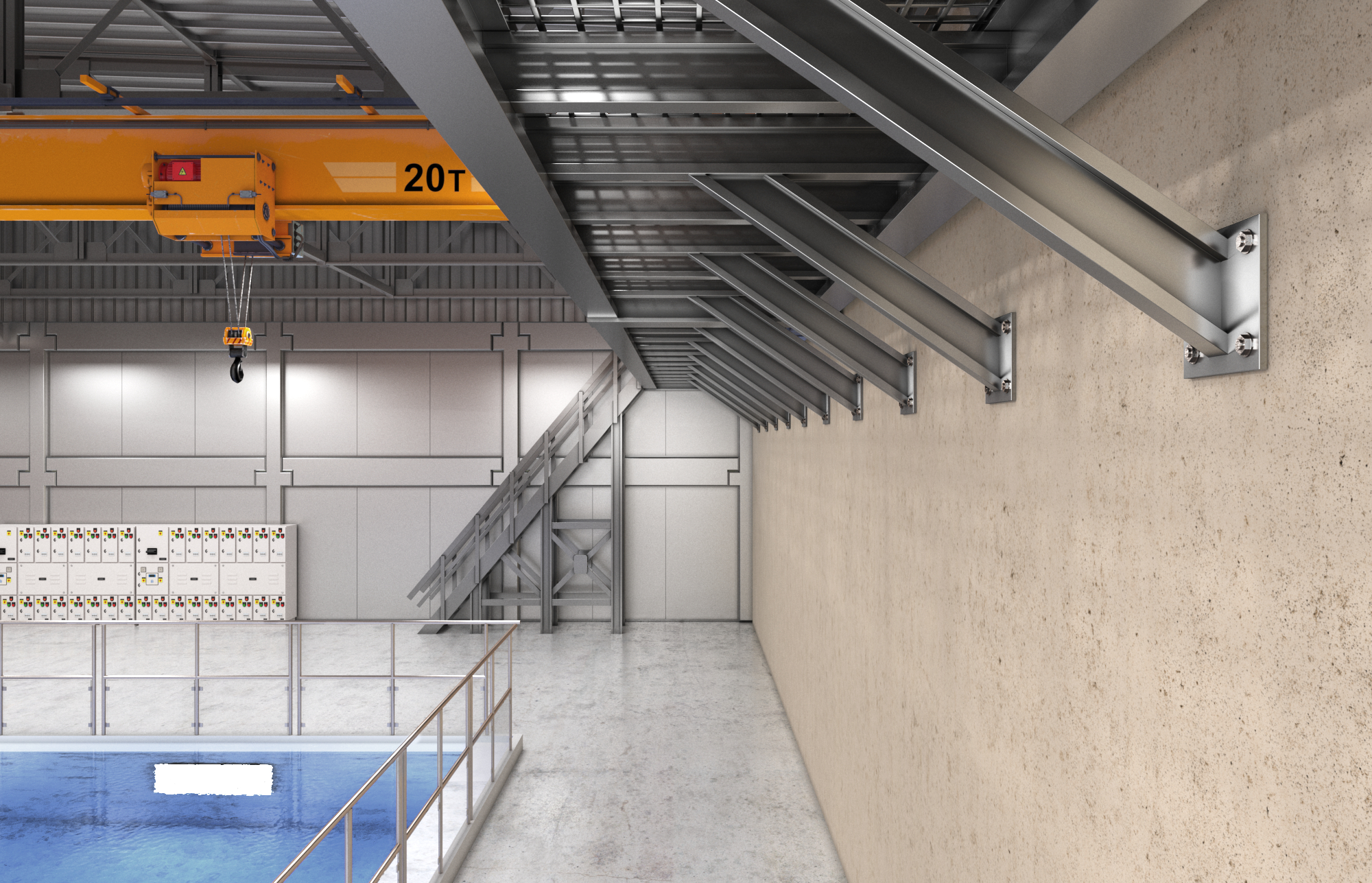

Der fischer Hinterschnittanker FSU-P ist ein selbstschneidender Hinterschnittanker aus galvanisch verzinktem Stahl für Anwendungen, bei denen höchste Lasten und Sicherheiten gefordert werden (z.B. schwerer Stahl-Anlagenbau, Kernkraftwerke, Öl & Gas Industrie). Der Hinterschnittanker eignet sich ideal für Schwerlastbefestigungen, um Stahlkonstruktionen, schwere Rohrleitungen und Industriemaschinen im Innenbereich in gerissenem und ungerissenem Beton zu verankern. Der FSU-P wird in der Durchsteckmontage mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt. Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung. Dies sorgt für maximale Sicherheit auch bei großen Rissbreiten in seismischen Gebieten. Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.
- Höchstes Last- und Sicherheitsniveau dank perfektem Formschluss.
- Sechs Schneidezähne erzeugen eigenständig und schnell einen Hinterschnitt.
- Geringe Achs- und Randabstände aufgrund niedriger Spreizkräfte.
- Kunststoffelement fixiert den Anker im Bohrloch.
- DMC zur eindeutigen Identifizierung und Auslesung von Produktdaten.
- Die ETA bestätigt die Nutzungsdauer von Verankerungen bis 100 Jahre.
G9
- Der perfekte Formschluss im Hinterschnitt garantiert die Aufnahme hoher Lasten (Kopfbolzentheorie) für Anwendungen mit höchstem Sicherheitsniveau.
- Sechs robuste Schneidezähne und das Prinzip des Selbsthinterschneidens ermöglichen präzises und kraftvolles Setzen im Beton und damit eine einfache und schnelle Montage.
- Das Kunststoffelement des FSU verhindert ein Herausfallen des Ankers aus dem Bohrloch und ermöglicht eine einfache und sichere Überkopfmontage. Der Code kann mit der fischer PRO App gescannt werden.
- Die geringen Spreizkräfte des FSU ermöglichen geringe Rand- und Achsabstände und bieten bei sämtlichen Anwendungen höchste Flexibilität.
- Die Setztiefenmarkierungen am Anker und Setzwerkzeug (FSU-ST) gewährleisten eine schnelle optische Montagekontrolle und sorgen für zusätzliche Sicherheit und Montagekomfort.

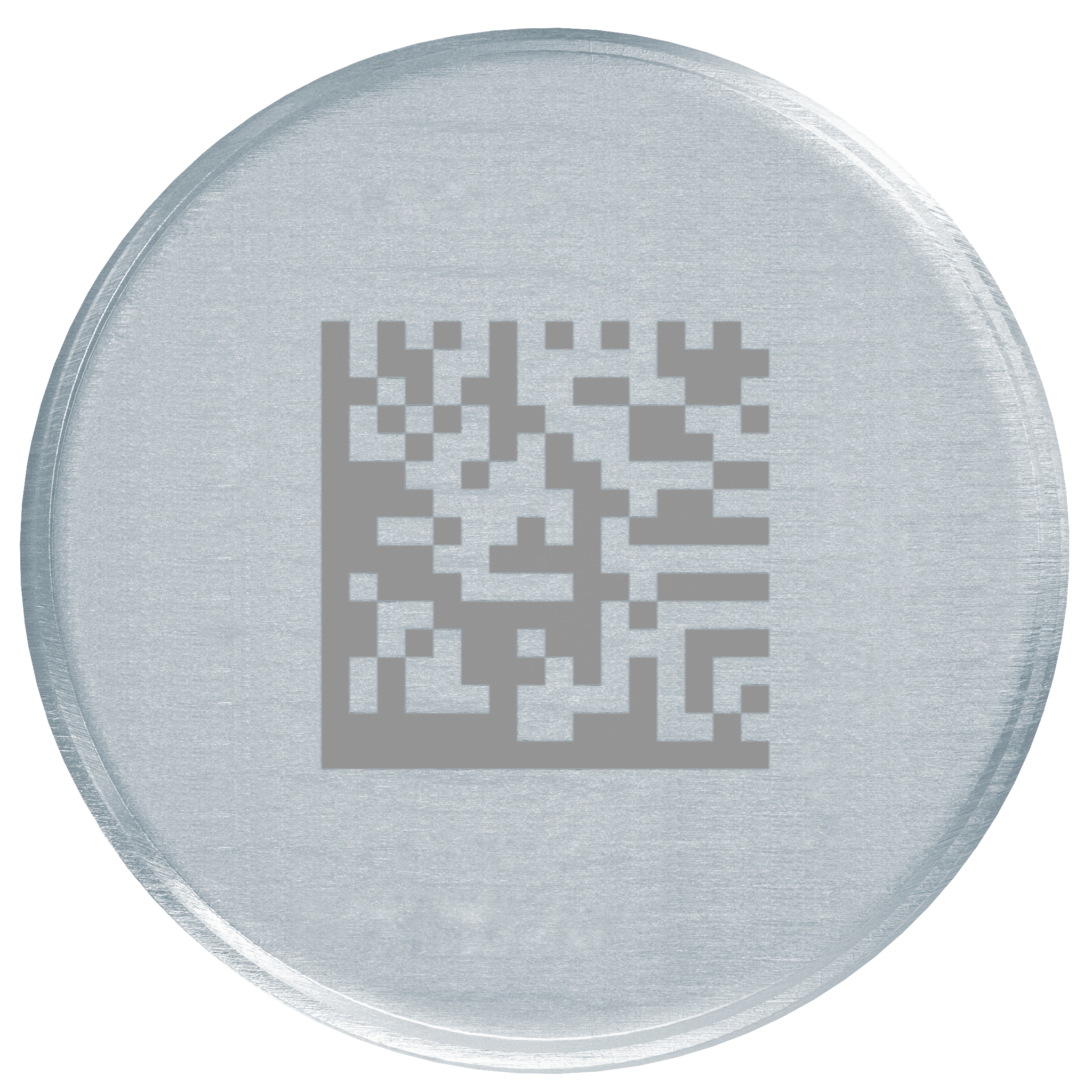

- Der verfügbare DMC-Code zur eindeutigen Identifizierung und Auslesung von Produktdaten auf dem Anker bietet die Möglichkeit zur flexiblen und genauen Datentransparenz und -speicherung. Der Code kann mit der fischer PRO App gescannt werden.
- Die ETA bestätigt die Nutzungsdauer von Verankerungen bis 100 Jahre. Somit überdauert der FSU ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet.

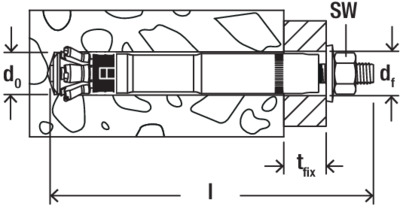

- Der FSU-P ist geeignet für die Durchsteckmontage.
- Der Anker wird mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt.
- Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung.
- Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.
geeignet für
Zugelassen für:- Beton C20/25 bis C50/60, gerissen und ungerissen
Anwendung
- Schwerlastbefestigungen

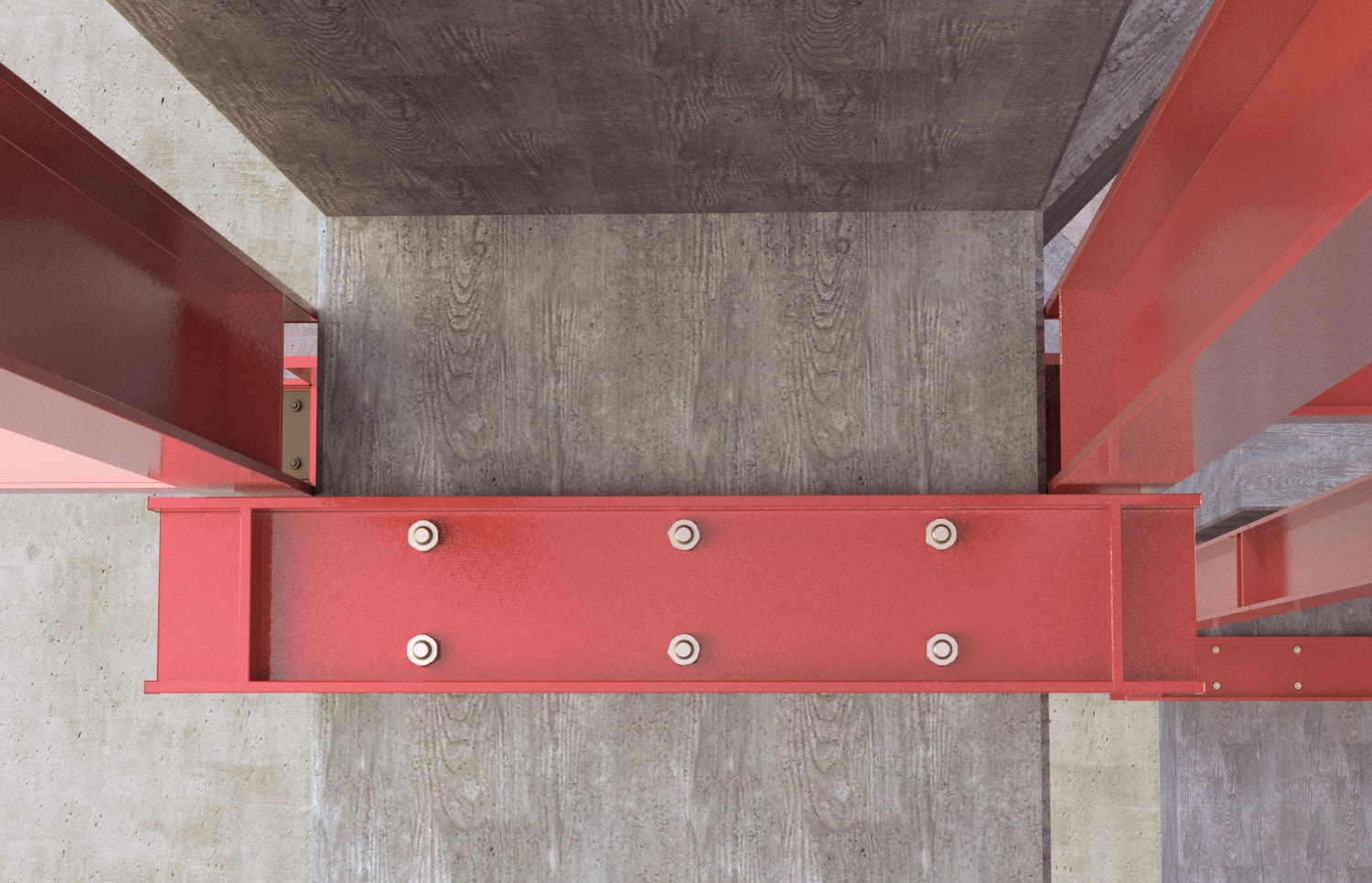

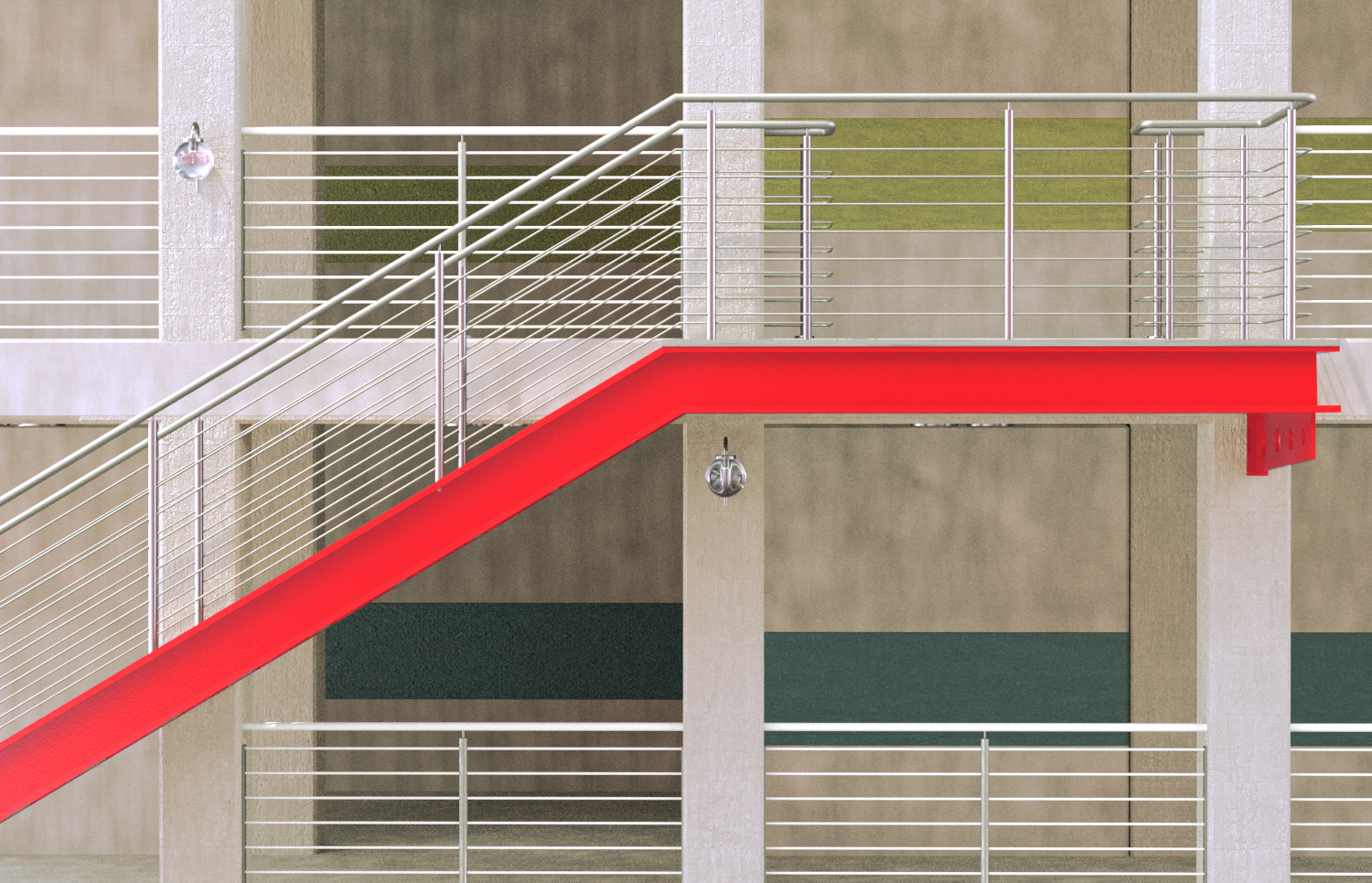

- Stahlkonstruktionen

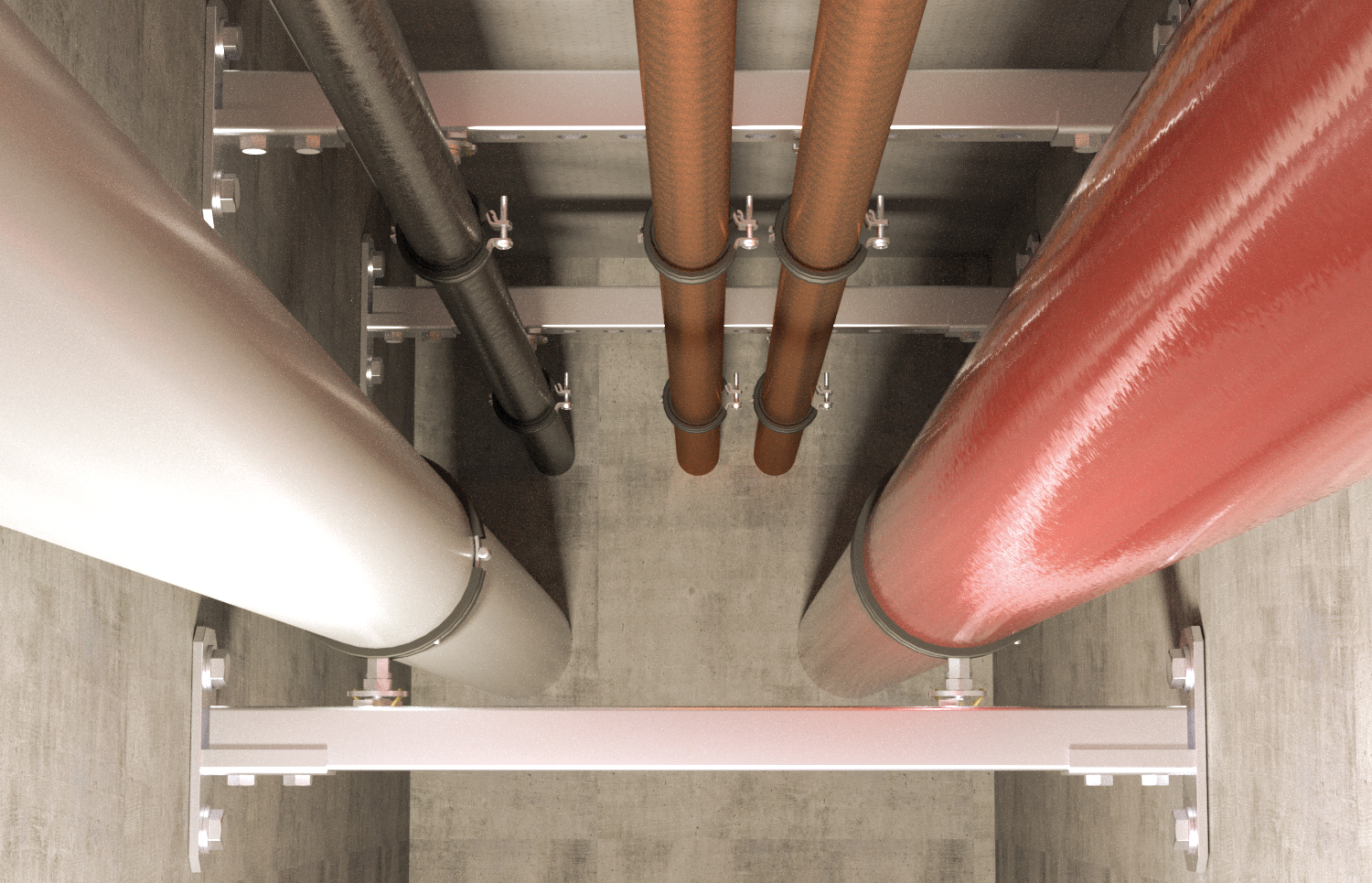

- Rohrleitungen
- Lüftungskanäle
- Kabeltrassen
- Industriemaschinen
- Aufzugsschienen
Eigenschaften "fischer Hinterschnittanker FSU-P M12x125/50"
| Abstandsmontage: | Nein |
|---|---|
| Ankerlänge: | 210 mm |
| Antrieb: | Sechskant |
| Anzahl der Muttern: | 0 |
| Anzahl der Scheiben: | 1 |
| Art der Befestigung/Montage: | Gewindeende |
| Ausführung (etim): | Bolzen |
| Befestigung mit Spreizwerkzeug: | Ja |
| Bohrernenndurchmesser: | 22 mm |
| Bohrlochdurchm. im Anbauteil: | 23 mm |
| Breite: | 90,00 mm |
| Dicke des Anbauteils: | 12 - 50 mm |
| Durchsteckmontage: | Ja |
| Geeignet für Betonhohldiele: | Nein |
| Geeignet für gerissenen Beton: | Ja |
| Geeignet für ungerissenen Beton: | Ja |
| Gewicht: | 4817,00 gr |
| Gewinde: | M12 |
| Gewindeart: | metrisch |
| Gewindemaß (mm): | 12 mm |
| Gewindemaß imperial: | #12 |
| Höhe: | 90,00 mm |
| Länge: | 230,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. Dicke des Anbauteils: | 50 mm |
| Mit Kragen: | Nein |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz der Hülse: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Schlüsselweite: | 19 mm |
| Seismic-Zulassung: | C1 / C2 |
| Typbezeichnung: | Hinterschnittanker |
| Umgebung: | Innenbereich |
| Verankerung: | Spreizanker |
| Volumen: | 1863,00 cm³ |
| Vorsteckmontage: | Nein |
| Werkstoff (ETIM): | Stahl |
| Werkstoff Hülse: | Stahl |
| Werkstoffgüte der Hülse: | sonstige |
| Zugehöriger Bohrer FSU-SD: | 22 x 175 |
| Zugehöriges Setzwerkzeug: | FSU-ST M12 |
Ähnliche Artikel
Adapter für Kanister 5l/10l/20l VALPRO
11,03 €*
Abonnement
2 Varianten verfügbar
für Metallkraftstoffkanister · mit Anschluss · bietet eine zusätzliche oder direkte Kraftstoffreserve für jeden Verbrennungsmotor (stationäre Generatoren, Pumpen, Lüfter, Heizungen) · der Anschluss dient der Kraftstoffzufuhr aus dem Kanister · wird nur zur Kraftstoffversorgung verwendet Weitere technische Eigenschaften: · Gewicht: 18g

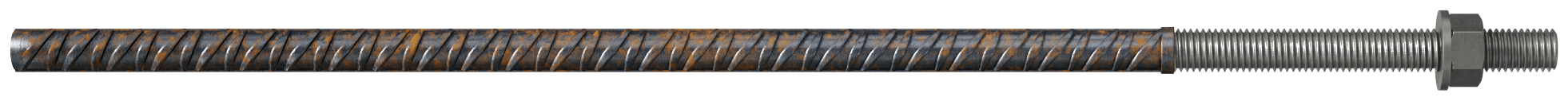

fischer Bewehrungsanker FRA 12/900 M12-60 R
