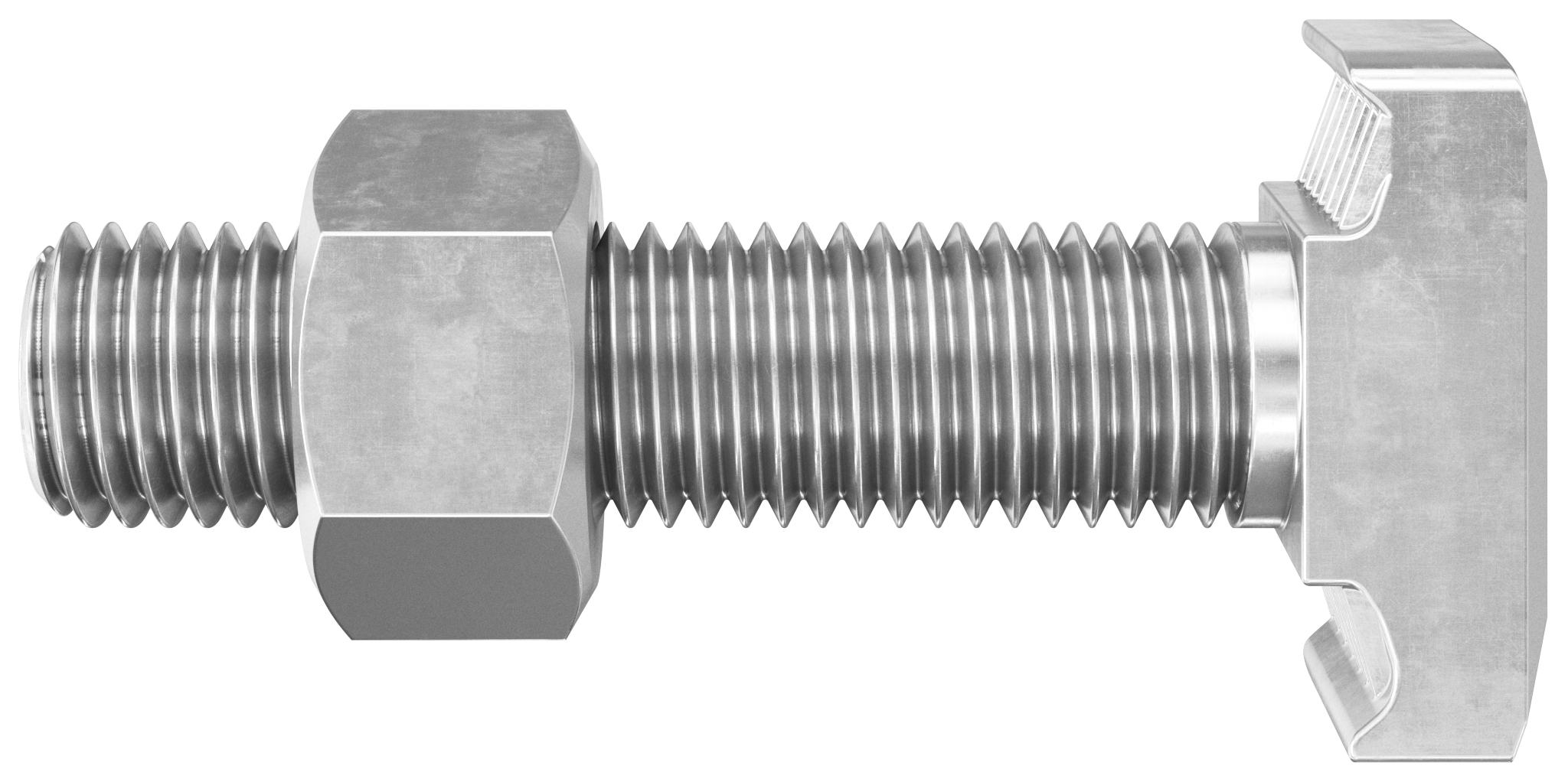

fischer Hammerkopfschraube InnoLock FBC-S-225-M20x100-8.8--HDG, feuerverzinkter Stahl

Der DAD wird einfach zwischen der zu befestigenden Schiene und dem Dübel aufgesteckt. Hierbei werden die Unebenheiten zwischen Montageschiene und Wand ausgeglichen. Ein sicherer Halt der Montageschiene ist gewährleistet.WDVS Produkte sind nur über Systemanbieter zu beziehen.G93 Aufnahmen für 6, 8 und 10mm Langschaft- oder Nageldübel.Mehrere DAD’s zusammensteckbar.Sicherer Halt am Dübel durch passgenaue Aufnahme.Einfache Fixierung.Bei der Verwendung von aufeinandergesteckten DAD’s sind aufgrund der Steckvorrichtung 2mm abzuaddieren.Die Gesamtdicke des DAD Elements muß zur Nutzlänge des Dübels hinzugerechnet werden.geeignet fürAnwendungFür den Einsatz in Kombination mit Nagel- und Langschaftdübeln mit einem Bohrlochdurchmesser von 6, 8 oder 10 mm

Der fischer Porenbetonanker FPX-I wird aus galvanisch verzinktem Stahl hergestellt. Nach dem Vorbohren wird der FPX-I nur mit dem Hammer eingeschlagen. Eine Bohrlochreinigung ist nicht notwendig. Der fischer Porenbetonanker wird mit einem Sechskantschlüssel mittels Akku-Schrauber oder einer Ratsche angezogen. Dadurch wird der Konus in die Spreizhülse eingezogen. Dabei erzeugen die vier Flügel einen Hinterschnitt im Bohrloch. Nach der Verspreizung wird der Sechskantschlüssel automatisch ausgeklinkt. Der fischer Porenbetonanker FPX-I ist ideal geeignet für die Befestigung von abgehängten Decken, Geländern oder Küchenschränken in Porenbeton.Der erste zugelassene Metallanker für Porenbeton.Hohe Tragfähigkeit: Spreizflügel erstellen Hinterschnitt. Dies spart Befestigungspunkte.Einfache und kräfteschonende Montage ohne zusätzliches Setzwerkzeug.Kein Mitdrehen des Ankers.Automatische Setzkontrolle garantiert maximale Sicherheit.G9Der FPX-I erlaubt ein einfaches Anziehen über einen Sechskantschlüssel mittels Akkuschrauber oder Ratsche und bietet so höchsten Montagekomfort.Das wegkontrollierte Verspreizen des Ankers mit dem Innensechskant sorgt für eine sichere, gleichmäßige und kräfteschonende Montage.Die einzigartige 4-fach-Spreizung des FPX-I mittels Vierkant-Spreizhülse verhindert ein Mitdrehen des Ankers im Bohrloch, gewährleistet hohe Zug- und Querlasten und steht somit für weniger Befestigungspunkte.Das Ausklinken des Sechskantschlüssels garantiert eine automatische Setzkontrolle bei jedem Setzvorgang.Der erste Stahlanker mit ETA-Zulassung und Brandschutz zur Befestigung in Porenbeton ermöglicht den Einsatz auch für sicherheitsrelevante Befestigungen.Der FPX-I mit Innengewinde ist geeignet für die Vorsteckmontage.Durch Vorbohren wird auch im hochfesten Porenbeton ein einfaches Einschlagen ermöglicht. Eine Bohrlochreinigung ist nicht erforderlich.Beim Anziehen des Ankers mit dem Sechskantschlüssel beginnt ein Drehen der Innengewindehülse, wodurch der Konus wegkontrolliert in die Vierkantspreizhülse gezogen wird. Dabei wird der Porenbeton an den vier Flügeln verdichtet und ein Hinterschnitt im Bohrloch erzeugt.Nach einer optimalen Verspreizung wird der Sechskantschlüssel automatisch aus dem Anker ausgeklinkt.geeignet fürZugelassen für:Porenbeton der Druckfestigkeitsklasse 2 bis 7 N/mm²Porenbetonwand- und -deckenplatten der Druckfestigkeit 3.3 bis 4.4 N/mm²Beplanktes Porenbetonmauerwerk, z.B. verputzt, gefliest, tapeziert etc.AnwendungAbgehängte DeckenKabeltrassenRohrleitungenLüftungskanäleGeländer / HandläufeTV-KonsolenKüchenschränkeAbstandsmontagen

Die fischer Abstandsschraube ASL ist eine Spezialschraube aus galvanisch verzinktem Stahl mit zwei in der Steigung aufeinander abgestimmten Gewinden für die exakte und zeitsparende Abstandsmontage. Die Spezialschraube wird in der Durchsteckmontage verwendet. Beim Eindrehen der Schraube schneidet sich das äußere Gewinde in das vorgebohrte Anbauteil und fixiert dieses. Wird die Schraube in einem Winkel von 15 - 30° schräg gesetzt, können höhere Querlasten aufgenommen werden. Die fischer Abstandsschraube ASL ist ideal, um ohne Dübel in Holz- und Holzwerkstoffen Fenster- und Türrahmen, Verkleidungen und Unterkonstruktionen aus Holz zu befestigen.Exakte Befestigung auch bei schräg montierten Anbauteilen.Einfache Abstandsmontage mit zwei Gewinden mit gleicher Steigung.Befestigung in Vollbaustoffen mit fischer Spreizdübel SX Plus und in Lochbaustoffen mit fischer Universaldübel UX.Flexible Anwendung in Holz- und Holzwerkstoffen und in mineralischen Voll- und Lochbaustoffen.G9Die aufeinander abgestimmten Gewinde mit gleicher Steigung erlauben eine punktgenaue Positionierung und Ausrichtung des Bauteils, welches sogar schräg zur Schraube montiert werden kann. Dies ermöglicht eine exakte und flexible Befestigung.Bei der Montage wird das Bauteil nicht an den Untergrund herangezogen, sondern direkt in gewünschtem Abstand und Position angebracht und erlaubt somit eine einfache und genaue Montage.In Verbindung mit den Dübeln SX Plus 8 und UX 8 ist der Einsatz in nahezu allen Wandbaustoffen möglich, wodurch eine sichere Befestigung gewährleistet ist.Die ASL ist geeignet für die Durchsteckmontage.Das Anbauteil unter dem gewünschten Winkel vorbohren, um die richtige Positionierung und Ausrichtung zu erreichen.Beim Eindrehen der Schraube schneidet sich das äußere Gewinde in das vorgebohrte Anbauteil und fixiert dieses in der vorgegebenen Position.Das Schrägsetzen der Schrauben (15° - 30°) ermöglicht die Aufnahme erhöhter Querlasten.geeignet fürOhne Dübel: für Holz- und Holzwerkstoffe bzw. HolzwerkstoffplattenMit Dübeln SX Plus oder UX: sämtliche Beton- und MauerwerksbaustoffeAnwendungFensterrahmenTürrahmenKanthölzerVerkleidungenUnterkonstruktionen aus Holz

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).Nicht rostender Stahl: maximale Sicherheit für den Außenbereich.Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.G9Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden.Bei dynamischer Beanspruchung wird ein zusätzliches „Dynamik-Set“ verwendet, welches nach der Montage mit Injektionsmörtel (Druckfestigkeit ≥ 50N/mm² z.B.: FIS V Plus, FIS EM Plus, FIS HB oder FIS SB) verfüllt wird.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15 (Gutachten vorhanden)Beton C80/95 (Gutachten vorhanden)Stahlfaserbeton (aBG vorhanden)Kalksandvollstein (KSV) (Gutachten vorhanden)AnwendungStahlkonstruktionenGeländerKonsolenTunnelSchwimmhallenAufzügeHebebühnenFörderbänderPumpenLeiternKabeltrassenMaschinenTreppenFassadenHolzkonstruktionen

Das professionelle Sortiment von Nagel-Gaskartuschen-Packungen (NFP) ist perfekt für die Dach- und Bauindustrie geeignet. Die Nägel sind in den Längen 51 - 90 mm erhältlich und garantieren maximale Haltbarkeit und Benutzerfreundlichkeit für Holz-zu-Holz-Verbindungen. Die 34-Grad-Rahmennagel mit hochwertiger, gewachster Papierverbindung und einer Korrosionsbeständigkeit, die über die Eurocode 5-Norm hinausgeht, gewährleistet dauerhaft sicheres Arbeiten.Pro Gaskartusche können mehr als 1.100 Nägel gesetzt werden und das Gerät bleibt bis zu -15°C funktionsfähig.Zudem ist das Sortiment mit allen erhältlichen D-Kopf-Rahmennaglern kompatibel.34-Grad-Rahmennägel geeignet für Holz-zu-Holz-Verbindungen.Verfügbar in den Längen 51 - 90 mm.Korrosionsbeständigkeit gemäß Eurocode 5-Norm.Mehr als 1.100 Befestigungen pro Gaskartusche.Funktionsfähig bis -15°C.G9geeignet fürAnwendung

Der fischer Hochleistungsanker FH II-I ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Anker wird in der Vorsteckmontage gesetzt. Bei der Montage mit einem Sechskantschlüssel wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Gleichzeitig zieht sich der Anker durch die Stauchung des schwarzen Kunststoffrings zusammen. Damit sitzt die Ankerhülse zulassungskonform unter dem Bohrlochrand. Der fischer Hochleistungsanker FH II-I ist ideal für die Befestigung von Klimageräten, Sprinkleranlagen und Rohrtrassen.Höchster Montagekomfort durch schnelle Verspreizung.Visuelle Setzkontrolle für zulassungskonforme Befestigung.Kein Drehmomentschlüssel notwendig.Hohe Flexibilität: Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden.G9Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit.Der FH II-I ermöglicht eine oberflächenbündige Demontage und eine Wiederverwendung des unbeschädigten Befestigungspunktes und bietet so optimale Flexibilität.Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.Die optimierte Geometrie reduziert die Setzenergie und sorgt so für eine kräfteschonende Montage.In der Zulassung ist die Verwendung von Hohlbohrern geregelt.Der FH II-I ist geeignet für die Vorsteckmontage.Bei der Montage mit einem Sechskantschlüssel wird der Innengewindebolzen gedreht. Dadurch wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Gleichzeitig zieht sich der Anker durch Stauchung des schwarzen Kunststoffrings zusammen. Es entsteht ein Unterstand zur Betonoberkante (siehe Bild 4).Der Dübel ist zulassungskonform gesetzt wenn der Unterstand U 3-5 mm beträgt. Alternativ kann auch ein Montagedrehmoment Tinst aufgebracht werden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenAnwendungStahlkonstruktionenGeländerKonsolenLeiternKabeltrassenMaschinenTreppenRohrtrassenLüftungsleitungenSprinkleranlagen

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus nicht rostendem Stahl ist der Bolzenanker für Fassadenunterkonstruktionen, Konsolen und Leitern im Außenbereich geeignet.Mit ETA-Bewertung für die feuerverzinkte Ausführung mit variabler Lebensdauer im Außenbereich in Abhängigkeit von den Korrosionsverhältnissen.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Der erste feuerverzinkte Bolzenanker mit variabler Lebensdauer deckt die zulässige Verwendung des Bolzenankers in feuchten Umgebungen sowie im Außenbereich ab.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Die fischer Hammerbohrer SDS Max IV sind hochwertige Bohrer mit 4 Hartmetallschneiden und SDS-Max -Aufnahme. Die SDS-Max-Aufnahme sorgt für eine optimale Kraftübertragung und ermöglicht schnellen Bohrfortschritt bei großvolumigen und tiefen Bohrlöchern. Die Hammerbohrer zeichnen sich durch die innovativen Produkteigenschaften der fischer Hammerbohrer Quattric und Pointer aus. Das PGM®-konforme Schneideelement garantiert die Erstellung zulassungskonformer Bohrlöcher. Die 4-gängige Bohrwendel transportiert das Bohrmehl zuverlässig aus dem Bohrloch und reduziert somit den Verschleiß.Vierschneidiger Bohrkopf.Einteiliges Schneidelement aus Vollhartmetall.Zentrierspitze.Viergängige Bohrwendel.PGM®-konformes Schneideelement.G9Die SDS-Max-Aufnahme sorgt für eine optimale Kraftübertragung und ermöglicht schnellen Bohrfortschritt bei großvolumigen Bohrlöchern.Zweischneidiger Bohrkopf mit Zentrierspitze für einfaches und punktgenaues Anbohren.Die 2-gängige Bohrwendel transportiert das Bohrmehl zuverlässig aus dem Bohrloch und reduziert somit den Verschleiß.Die kernverstärkte Bohrwendel sorgt für maximale Energieübertragung und gewährleistet ein vibrationsarmes Bohrverhalten.Das PGM®-konforme Schneideelement garantiert passgenaue Bohrlöcher und erfüllt höchste Sicherheitsansprüche.Der Hammerbohrer mit SDS Max-Aufnahme ist speziell für große und tiefe Bohrlöcher geeignet.geeignet fürAnwendungZur Erstellung von zulassungskonformen Bohrlöchern in:Stahlbeton (SDS Max IV)BetonVollziegelKalksandsteinAuch geeignet für:Naturstein

Der fischer Nagelanker FNA II mit Nagelkopf wird aus nicht rostendem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Durchsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA IImit Nagelkopf ist vor allem für die Befestigung von Montageschienen und Unterkonstruktionen aus Holz oder Metall im Außenbereich geeignet.Schlagmontage spart Zeit.Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.Spreizclip sorgt für sicheren Halt.ETA-Zulassung für Mehrfachbefestigungen.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Das spezielle Wirkprinzip ermöglicht eine einfache Schlagmontage und damit eine kurze Verarbeitungszeit.Die extrem kurze Verankerungstiefe verhindert Bewehrungstreffer und schafft die Voraussetzung für eine problemlose Montage.Der optimierte Spreizclip sorgt für Halt bereits beim Einstecken ins Bohrloch und verhindert das Herausfallen bei Überkopfmontage.Der massive Schaftquerschnitt garantiert eine hohe Tragfähigkeit im Brandfall und bietet dadurch sehr hohe Sicherheit.Verschiedene Kopfformen ermöglichen die Befestigung unterschiedlicher Anbauteile und die optimale Anpassung an die Anwendung.Der FNA II mit Nagelkopf ist geeignet für die Durchsteckmontage.Bei Belastung spreizt der installierte Nagelanker FNA II selbständig nach. Hierbei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Erhältliche Setzwerkzeuge:FNA S-SBO zum Aufstecken auf den Bohrer,FNA S-SDS für die Serienmontage mit einem Bohrhammer,FNA S-H für die manuelle Installation von Montageschienen.geeignet fürZugelassen für:Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden SystemenKalksandvollsteinNaturstein mit dichtem GefügeSpannbeton-HohlplattendeckenAnwendungBrandschutzplattenBrandschutzbekleidungenLüftungsleitungenDraht- und NoniusabhängerMontageschienenMetallschellenUnterkonstruktionen aus Holz und Metall

Der fischer Bolzenanker FBN II GS mit großer Unterlegscheibe ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Mit der vormontierten großen Unterlegscheibe ist der Stahlanker aus galvanisch verzinktem Stahl für die Befestigung von Auflagerbalken und Schwellen sowie anderen Holzkonstruktionen zu empfehlen. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet.Die große Unterlegscheibe erhöht die Auflagefläche. Ideal für die Befestigung von Holzkonstruktionen.Vormontierte Unterlegscheibe spart Zeit bei Montage.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.G9Die größere Unterlegscheibe beim FBN II GS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen.Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt.Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Zudem ist der Anker sehr gut für große Anbauteildicken geeignet.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II GS ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker- Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungAnkerplatten mit LanglöchernFassaden-Unterkonstruktionen mit LanglöchernHolzkonstruktionenZugankerBalkenverankerungen

Der fischer Bolzenanker FBZ GS mit großer Scheibe ist der wirtschaftliche Stahlanker für gerissenen Beton. Mit dem FBZ GS werden die einwirkenden Lasten sicher in den Untergrund eingeleitet. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Vormontierte Unterlegscheibe für Bauteile mit Langlöchern. Dies erleichtert das Ausrichten und spart Zeit bei Montage.Wirtschftlicher Stahlanker für gerissenen Beton.Sichere Funktion und einfache Montage.Verfügbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.G9Sichere Funktion und einfache Montage.Zwei Verankerungstiefen für mehr Flexibilität in der Anwendung.Verwendung von Hohlbohrern und Diamantbohrkronen in der Europäisch Technischen Bewertung ETA geregelt.Sortiment: M8 – M16, lieferbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.Der FBZ GS ist geeignet für die Vor- und Durchsteckmontage.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.geeignet fürBeton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungAnkerplatten mit LanglöchernFassaden-Unterkonstruktionen mit LanglöchernHolzkonstruktionenZugankerBalkenverankerungen

Der fischer Bolzenanker FAZ II Plus K GS mit großer Scheibe ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker aus galvanisch verzinktem Stahl werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus K GS kann dank der einfachen Montage und der geringen Verankerungstiefe besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit.Vormontierte Unterlegscheibe für Bauteile mit Langlöchern. Dies erleichtert das Ausrichten und spart Zeit bei Montage.Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M16).Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.G9Die FAZ II Plus GS sind durch die vormontierte große U-Scheibe für die Befestigung von Stahlanbauteilen mit Langlöchern geeignet, ermöglichen ein noch besseres Ausrichten und sorgen so für reduzierten Montageaufwand.Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.Der FAZ II Plus GS ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15 (Gutachten vorhanden)Beton C80/95 (Gutachten vorhanden)Stahlfaserbeton (Gutachten vorhanden)Kalksandvollstein (KSV) (Gutachten vorhanden)AnwendungAnkerplatten mit LanglöchernFassaden-Unterkonstruktionen mit LanglöchernHolzkonstruktionenZugankerBalkenverankerungen

Der fischer Bolzenanker FBZ GS mit großer Scheibe ist der wirtschaftliche Stahlanker für gerissenen Beton. Mit dem FBZ GS werden die einwirkenden Lasten sicher in den Untergrund eingeleitet. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Vormontierte Unterlegscheibe für Bauteile mit Langlöchern. Dies erleichtert das Ausrichten und spart Zeit bei Montage.Wirtschftlicher Stahlanker für gerissenen Beton.Sichere Funktion und einfache Montage.Verfügbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.G9Sichere Funktion und einfache Montage.Zwei Verankerungstiefen für mehr Flexibilität in der Anwendung.Verwendung von Hohlbohrern und Diamantbohrkronen in der Europäisch Technischen Bewertung ETA geregelt.Sortiment: M8 – M16, lieferbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.Der FBZ GS ist geeignet für die Vor- und Durchsteckmontage.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.geeignet fürBeton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungAnkerplatten mit LanglöchernFassaden-Unterkonstruktionen mit LanglöchernHolzkonstruktionenZugankerBalkenverankerungen

Die fischer Highbond-Ankerstange FHB II-AL Inject R ist eine Systemkomponente des fischer Highbond-Systems FHB II Inject. Der Verbundanker ist ideal für Standardbefestigungen in gerissenem Beton. Mit dem FHB II AL Inject R werden beispielsweise Geländer und Stahlkonstruktionen im Außenbereich befestigt. Die konische Ankerstange wird mit dem Highbond-Spezialmörtel FIS HB gesetzt.Für hohe Lasten in gerissenem Beton.Wirtschaftlich in der Serienmontage.Geringe Bohrlochtiefe bedeutet weniger Bohraufwand.Keine Bohrlochreinigung bei Verwendung eines Hohlbohrers mit Absaugung.Geeignet für die Vor- und Durchsteckmontage.G9Das Highbond-System FHB II Inject erreicht hohe Lastwerte in gerissenem Beton.Die Kombination von Injektionsmörtel FIS HB und Ankerstange FHB II-AL Inject R (Langversion) ist optimal für Serienmontage im Außenbereich geeignet.Die geringe Bohrlochtiefe minimiert den Bohraufwand, dies spart Zeit und sorgt für eine wirtschaftliche Montage.Bei Verwendung von Hohlbohrern mit Absaugung ist keine Bohrlochreinigung erforderlich.Der FHB II-AL Inject ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-AL Inject ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.Die Ankerstange wird mit dem Highbond-Spezialmörtel FIS HB gesetzt und vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungBrückengeländerFassadenTreppenStahlkonstruktionenMasten

Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Kabeltrassen zu befestigen.Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.G9Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.In der Zulassung ist die Verwendung von Hohlbohrern geregelt.Der FH II ist geeignet für die Durchsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenAnwendungGeländerTreppenKonsolenStahlkonstruktionenKabeltrassenMaschinenToreFassaden

Die fischer Hammerbohrer SDS Max II sind hochwertige Bohrer mit 2 Hartmetallschneiden und SDS-Max -Aufnahme. Die SDS-Max-Aufnahme sorgt für eine optimale Kraftübertragung und ermöglicht schnellen Bohrfortschritt bei großvolumigen und tiefen Bohrlöchern. Die Hammerbohrer zeichnen sich durch die innovativen Produkteigenschaften der fischer Hammerbohrer Quattric und Pointer aus. Das PGM®-konforme Schneideelement garantiert die Erstellung zulassungskonformer Bohrlöcher. Die 4-gängige Bohrwendel transportiert das Bohrmehl zuverlässig aus dem Bohrloch und reduziert somit den Verschleiß.Zweischneidiger Bohrkopf.Einteiliges Schneidelement aus Vollhartmetall.Zentrierspitze.Zweigängige Bohrwendel.PGM®-konformes Schneideelement.G9Die SDS-Max-Aufnahme sorgt für eine optimale Kraftübertragung und ermöglicht schnellen Bohrfortschritt bei großvolumigen Bohrlöchern.Zweischneidiger Bohrkopf mit Zentrierspitze für einfaches und punktgenaues Anbohren.Die 2-gängige Bohrwendel transportiert das Bohrmehl zuverlässig aus dem Bohrloch und reduziert somit den Verschleiß.Die kernverstärkte Bohrwendel sorgt für maximale Energieübertragung und gewährleistet ein vibrationsarmes Bohrverhalten.Das PGM®-konforme Schneideelement garantiert passgenaue Bohrlöcher und erfüllt höchste Sicherheitsansprüche.Der Hammerbohrer mit SDS Max-Aufnahme ist speziell für große und tiefe Bohrlöcher geeignet.geeignet fürAnwendungZur Erstellung von zulassungskonformen Bohrlöchern in:Stahlbeton (SDS Max IV)BetonVollziegelKalksandsteinAuch geeignet für:Naturstein

Der fischer Hochleistungsanker FH II SK mit Senkkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II SK mit Senkkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Geländer, Treppen und Leitern zu befestigen.Mit Senkkopf für oberflächenbündige Montage.Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.G9Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.Der versenkbare Schraubenkopf ermöglicht eine oberflächenbündige Befestigung.Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.In der Zulassung ist die Verwendung von Hohlbohrern geregelt.Der FH II ist geeignet für die Durchsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S), Senkkopf (Typ SK), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenAnwendungGeländerTreppenKonsolenStahlkonstruktionenKabeltrassenMaschinenToreFassaden

Der fischer Nagelanker FNA II mit Gewinde und Flanschmutter wird aus galvanisch verzinktem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Durchsteck- oder der Vorsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA II mit Gewinde und Flanschmutter ist vor allem für die Befestigung von Leitungen und Rohren im Innenbereich geeignet.Schlagmontage spart Zeit.Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.Spreizclip sorgt für sicheren Halt.ETA-Zulassung für Mehrfachbefestigungen.G9Einfache Demontage der Brandschutzplatte ohne Beschädigung.Wiederverwendbarkeit der Brandschutzplatte.Sichere Verankerung speziell bei Vibration, Wind-, Sog- und Druckeinflüssen.Geringe Verankerungstiefe (30 mm).Komfortable Montage ohne drehmoment-kontrolliertes Setzwerkzeug.Zugelassenes System, das sich millionenfach bewährt hat.Die Unterlegscheibe erhöht die Durchzugskräfte deutlich und verhindert gleichzeitig eine Beschädigung der Platte bei der Demontage.Demontage durch einfaches Abzwicken des Nagelkopfes dank spezieller 2-Stufen-Zange.Für eine schnelle Montage das Druckluftsetzgerät (Art.-Nr. 093731) verwenden.geeignet fürBeton C12/15 bis C50/60, gerissen und ungerissenFür die Mehrfachbefestigung von nichttragenden SystemenAnwendungBrandschutzplattenBrandschutzbekleidungenLüftungsleitungenDraht- und NoniusabhängerMontageschienenMetallschellenUnterkonstruktionen aus Holz und Metall

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus nicht rostendem Stahl ist der Bolzenanker für Fassadenunterkonstruktionen, Konsolen und Leitern im Außenbereich geeignet.Mit ETA-Bewertung für die feuerverzinkte Ausführung mit variabler Lebensdauer im Außenbereich in Abhängigkeit von den Korrosionsverhältnissen.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Der erste feuerverzinkte Bolzenanker mit variabler Lebensdauer deckt die zulässige Verwendung des Bolzenankers in feuchten Umgebungen sowie im Außenbereich ab.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Der fischer Injektions-Innengewindeanker FIS E aus nicht rostenedem Stahl ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Mauerwerk. Das Setzen des Innengewindeankers erfolgt von Hand unter leichten Drehbewegungen. In Vollstein verklebt der Injektionsmörtel die Innengewindehülse vollflächig mit der Bohrlochwandung. In Lochbaustoffen wird der Mörtel durch die Gitter der Ankerhülse gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Die Verwendung des Injektions-Innengewindeankers FIS E ermöglicht die oberflächenbündige Demontage des Anbauteils.Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden. Dies reduziert Kosten und Komplexität.Oberflächenbündige Demontage möglich. Befestigungspunkt kann wiederverwendet werden.ETA-Zulassung für maximale Sicherheit.G9Das Befestigungssystem aus Innengewindeanker FIS E und einem der Injektionsmörtel FIS V Plus, Montagemörtel FIS VL oder FIS V Zero kann je nach Anforderung individuell ausgewählt werden und ermöglicht dadurch ein breites Anwendungsspektrum.Das breite Sortiment eröffnet variable Einsatzmöglichkeiten.Der Innengewindeanker FIS E ermöglicht die oberflächenbündige Demontage sowie Wiederverwendung des Befestigungspunktes und bietet dadurch optimale Flexibilität.Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V Plus, FIS VL oder FIS P Plus möglich. FIS P kann ohne Zulassung verwendet werden.FIS E ist für die Vorsteckmontage geeignet.Der Mörtel verklebt das Befestigungselement vollflächig mit der Bohrlochwand und dichtet das Bohrloch ab.Das Setzen des Befestigungselementes erfolgt von Hand durch leichtes Eindrehen bis zum Bohrlochgrund.geeignet fürZugelassen für:KalksandvollsteinKalksandlochsteinVollziegelVollblock aus LeichtbetonHochlochziegelHohlblock aus LeichtbetonMauerziegelPorenbetonblöckeBlöcke aus Voll- und LeichtbetonVollbims und andere VollbaustoffeAnwendungDemontierbare und temporäre BefestigungenVerankerungen mit Injektionsmörteln FIS V, FIS VL oder FIS V Zero in Mauerwerk und Porenbeton
