fischer Gelenkrohrschelle FGRS Universal M8 25 - 30
Abbildung ähnlich
Die Gelenkrohrschelle mit dem einfachen und sicheren Schnellverschluss
Produktnummer:
356662_562343
Hersteller:
FISCHER
EAN:
4048962440829
Produktnummer:
356662_562343
fischer Gelenkrohrschelle FGRS Universal M8 25 - 30
Die fischer Gelenkrohrschelle FGRS Universal ist eine Rohrschelle mit einer Schraube aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M8 /M10 oder Gewinde M8. Der Schnellverschluss und das Kombi-Anschlussgewinde ermöglichen eine einfache und zeitsparende Montage.Das Einrasten des Schnellverschlusses garantiert die sichere Justage des Rohres ohne ein Aufspringen der Schelle. Damit können Rohrleitungen mit einem Außendurchmesser von 12 - 66 mm mit Gewindestange oder Stockschraube sicher im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.
- Mit Schallschutz-Prüfbericht für objektiv geprüfte Funktionssicherheit.
- Vollständiger und lückenloser Durchmesser-Spannbereich für die Befestigung jeder Rohrgröße.
- Schnellverschluss mit umlaufendem Rand für eine sichere und bequeme Montage.
- Schellenband mit ausgeprägten Sicken am Rand für einen festen Halt und eine einfache Rohrjustage.
- Kombi-TX-Schlitzgewinde für mehr Flexibilität bei der Montage.
G9
- Der Schallschutz-Prüfbericht garantiert objektiv geprüfte Funktionssicherheit.
- Der vollständige und lückenlose Durchmesser-Spannbereich erlaubt das Befestigen jeder Rohrgröße.
- Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und bequeme Montage.
- Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Halt und vereinfacht die Rohrjustage.
- Die kompakte Bauweise der Rohrschelle erlaubt ein einfaches, nachträgliches Isolieren.
- Das Kombi-TX-Schlitzgewinde der Schraube erhöht die Flexibilität bei der Montage.
geeignet für
Anwendung

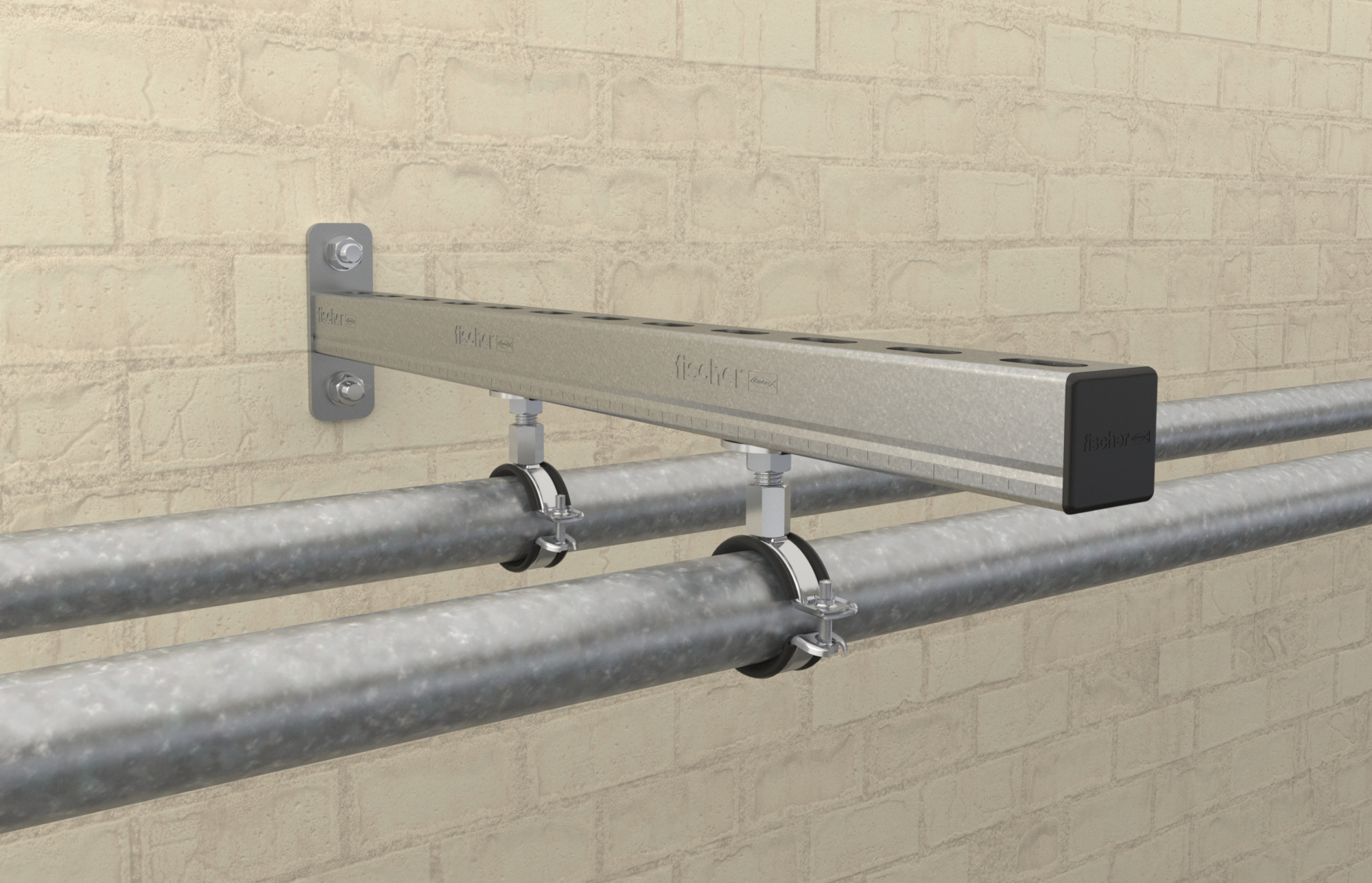

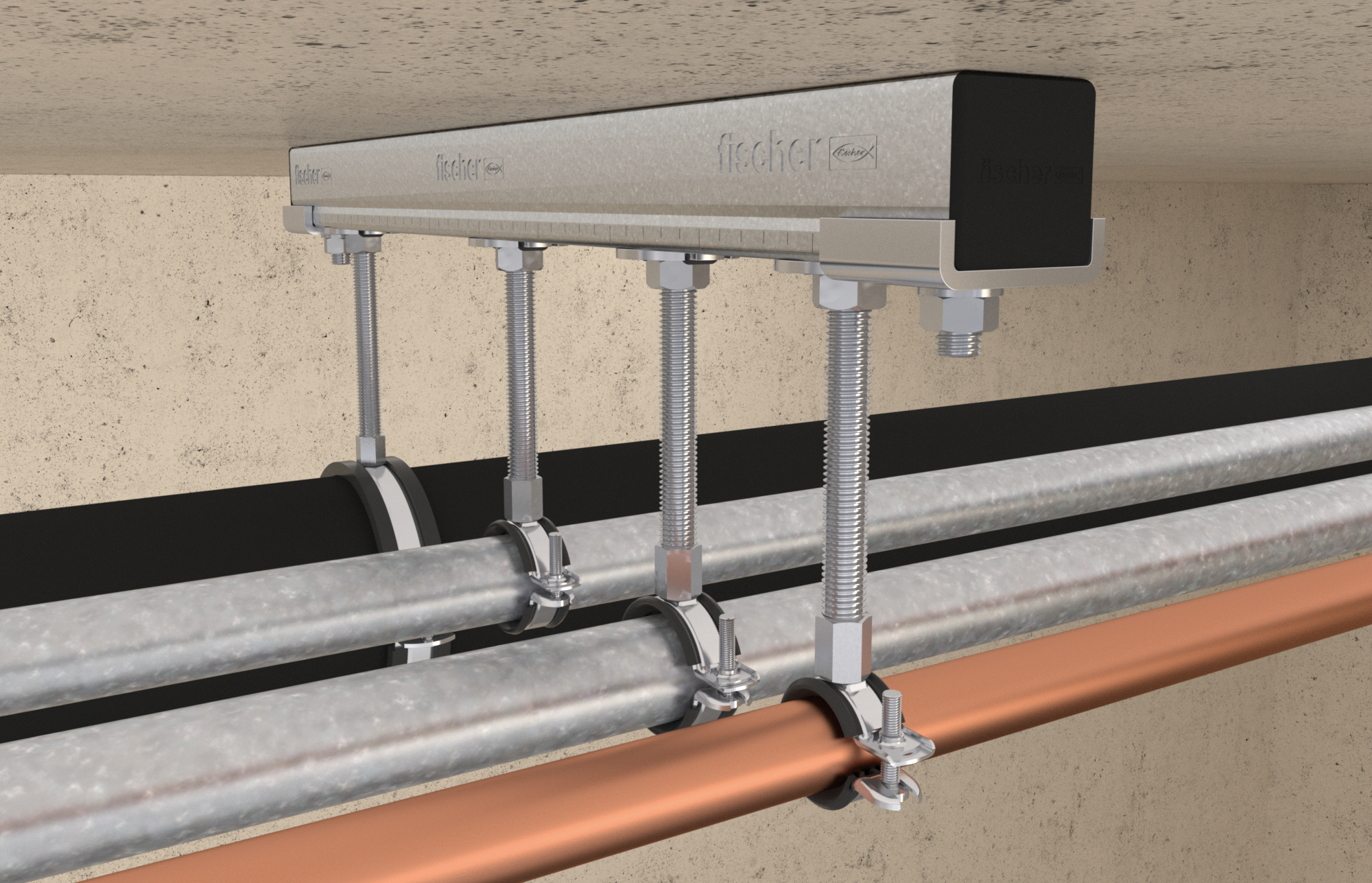

- Zeitsparendes Befestigen von Rohrleitungen bis 2“ mit Gewindestangen oder Stockschrauben.
- Zur Anwendung im trockenen Innenbereich.

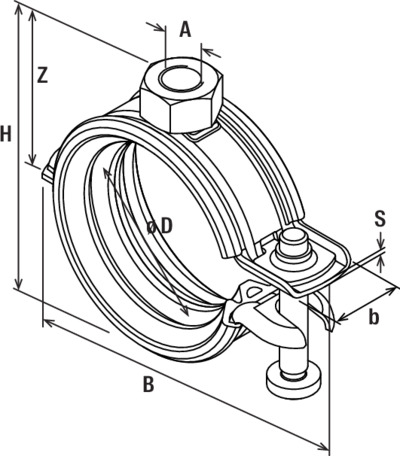

Eigenschaften "fischer Gelenkrohrschelle FGRS Universal M8 25 - 30"
| Anschlussgewinde: | M8 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | Schraube |
| Breite: | 160,00 mm |
| Breite Schellenband: | 18 mm |
| Breite_y: | 57.5 mm |
| Breite x Stärke Schellenband: | 18 x 1,0 mm |
| Dämmeinlage: | Schallschutz |
| Einlagen: | Gummi |
| Farbe: | schwarz |
| Form: | sonstige |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 945,00 gr |
| Höhe: | 60,00 mm |
| Höhe_y: | 57.5 mm |
| Installationsdrehmoment: | 2 Nm |
| Kollektion: | FGRS Universal |
| Lastniveau: | Leicht |
| Länge: | 240,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 0.65 kN |
| Nenngröße: | 3/4 in |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Schlüsselweite: | 13 mm |
| Spannbereich: | 25 - 30 mm |
| Spannbereich von - bis: | 25 mm |
| Stärke Schellenband: | 1 mm |
| Temperaturbeständigkeit: | -40 °C |
| Typbezeichnung: | Gelenkrohrschelle |
| Verschlussschraube: | M5 |
| Volumen: | 2304,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
