fischer Gelenkrohrschelle FGRS 8 - 11
Abbildung ähnlich
Die einteilige Gelenkrohrschelle mit Pendelschraube.
Produktnummer:
356662_537212
Hersteller:
FISCHER
EAN:
4048962253788
Produktnummer:
356662_537212
fischer Gelenkrohrschelle FGRS 8 - 11
Die fischer Gelenkrohrschelle FGRS ist eine Rohrschelle mit einer Schraube aus galvanisch verzinktem Stahl der Werkstoffgüte DD11. Der Pendelschrauben-Schnellverschluss ermöglicht eine einfache und zeitsparende Einhandmontage. Das Einrasten des Sicherheitsverschlusses garantiert die sichere Justage des Rohres ohne das ein Aufspringen der Schelle. Damit können Rohre mit einem Außendurchmesser von 12 - 63 mm mit Gewindestange oder Stockschraube sicher im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.
- Einfache Einhandmontage.
- Schalldämmeinlage.
- Anschlussmutter mit Gewinde M8.
- Verlustsicherung der Schraube.
G9
- Die Pendelschraube ermöglicht eine einfache Einhandmontage.
- Die kompakte Bauweise der Rohrschelle erlaubt das einfache, nachträgliche Isolieren.
- Die Verlustsicherung der Schraube gewährleistet eine problemlose Montage.
geeignet für
Anwendung
- Ökonomisches Befestigen von Rohrleitungen bis 2“ mit Gewindestangen oder Stockschrauben.
- Zur Anwendung im trockenen Innenbereich.

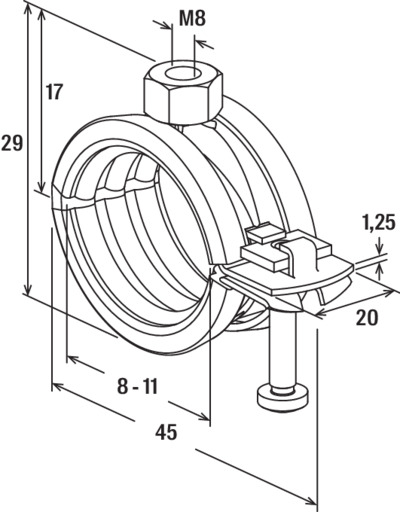

Eigenschaften "fischer Gelenkrohrschelle FGRS 8 - 11"
| Anschlussgewinde: | M8 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | Schraube |
| Breite: | 180,00 mm |
| Breite Schellenband: | 20 mm |
| Breite_y: | 45 mm |
| Breite x Stärke Schellenband: | 20 x 1,25 mm |
| Dämmeinlage: | Schallschutz |
| Einlagen: | Gummi |
| Farbe: | schwarz |
| Form: | sonstige |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 3380,50 gr |
| Härte: | 45 + - 5° Shore A |
| Höhe: | 90,00 mm |
| Höhe_y: | 29 mm |
| Installationsdrehmoment: | 2 Nm |
| Kollektion: | FRGS |
| Lastniveau: | Leicht |
| Länge: | 280,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 0.8 kN |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Schalldämmeinlage: | Werkstoff: SBR/EPDM, chlorfrei, silikonfrei |
| Schalldämmung: | für DIN 4109 |
| Schlüsselweite: | 13 mm |
| Spannbereich: | 8 - 11 mm |
| Spannbereich von - bis: | 8 mm |
| Stärke Schellenband: | 1.25 mm |
| Temperaturbeständigkeit: | -40 °C |
| Typbezeichnung: | Gelenkrohrschelle |
| Verpackungsvariante: | Faltschachtel |
| Verschlussschraube: | M5 |
| Volumen: | 4536,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
