fischer Gelenkrohrschelle FGRS 12 - 14 M8/M10
Abbildung ähnlich
Die einteilige Gelenkrohrschelle mit Pendelschraube.
Produktnummer:
356662_512645
Hersteller:
FISCHER
EAN:
4048962117714
Produktnummer:
356662_512645
fischer Gelenkrohrschelle FGRS 12 - 14 M8/M10
Die fischer Gelenkrohrschelle FGRS ist eine Rohrschelle mit einer Schraube aus galvanisch verzinktem Stahl der Werkstoffgüte DD11. Der Pendelschrauben-Schnellverschluss ermöglicht eine einfache und zeitsparende Einhandmontage. Das Einrasten des Sicherheitsverschlusses garantiert die sichere Justage des Rohres ohne das ein Aufspringen der Schelle. Damit können Rohre mit einem Außendurchmesser von 12 - 63 mm mit Gewindestange oder Stockschraube sicher im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.
- Einfache Einhandmontage.
- Schalldämmeinlage.
- Verlustsicherung der Schraube.
- Anschlussmutter mit Kombigewinde M8 / M10.
G9
- Die Pendelschraube ermöglicht eine einfache Einhandmontage.
- Die kompakte Bauweise der Rohrschelle erlaubt das einfache, nachträgliche Isolieren.
- Die Verlustsicherung der Schraube gewährleistet eine problemlose Montage.
geeignet für
Anwendung

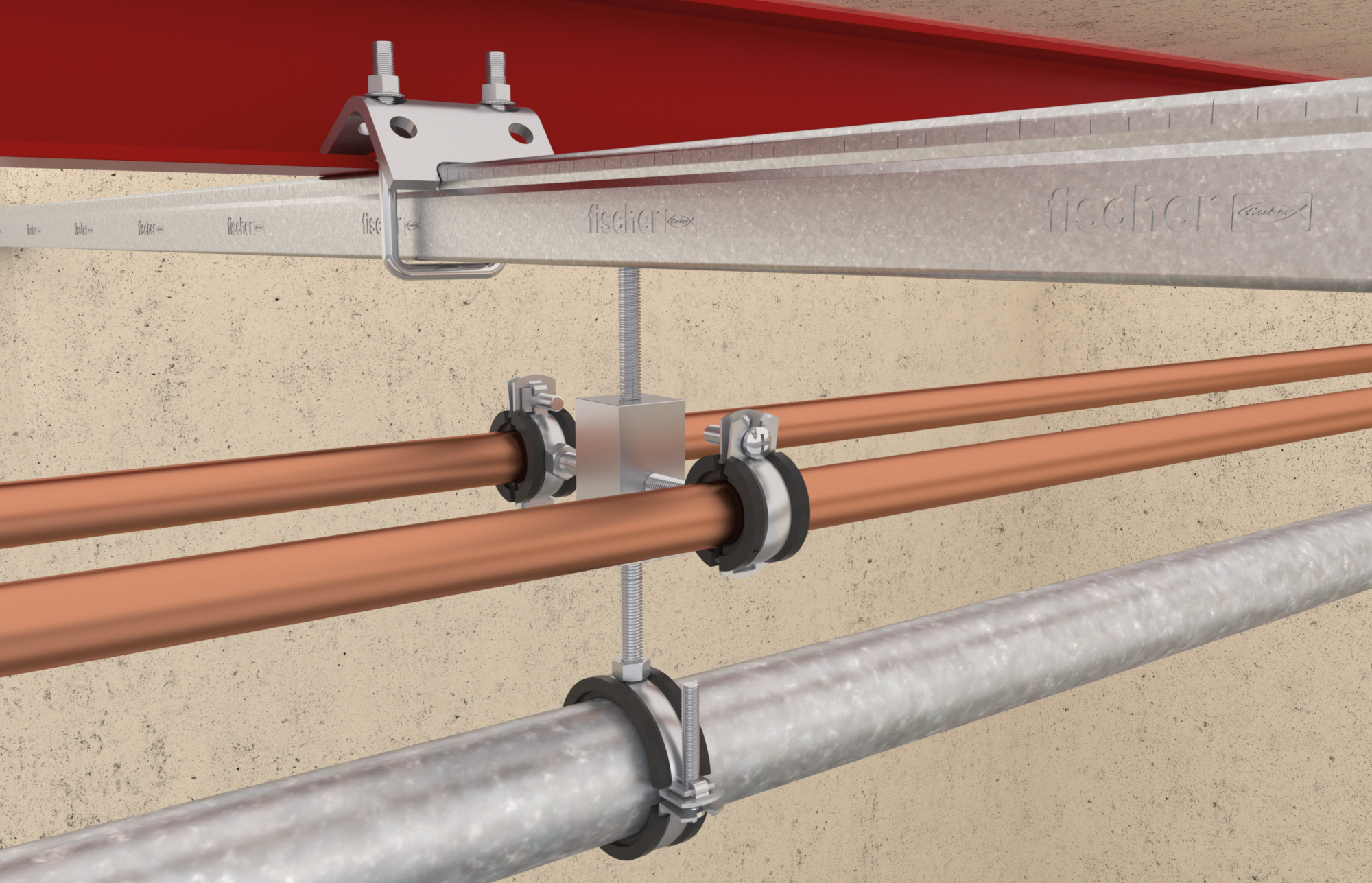

- Ökonomisches Befestigen von Rohrleitungen bis 2“ mit Gewindestangen oder Stockschrauben.
- Zur Anwendung im trockenen Innenbereich.

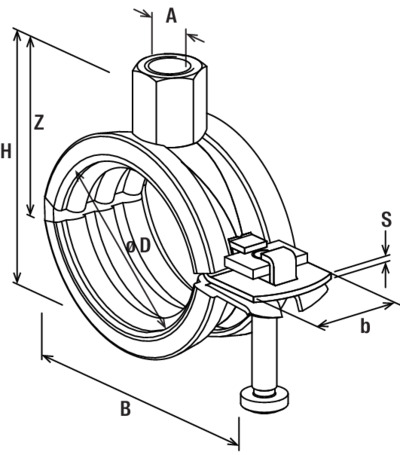

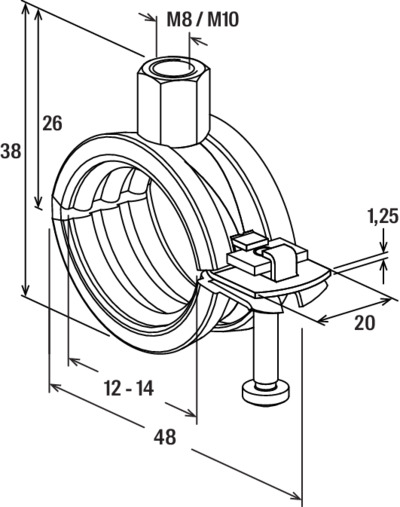

Eigenschaften "fischer Gelenkrohrschelle FGRS 12 - 14 M8/M10"
| Anschlussgewinde: | M8 / M10 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | Schraube |
| Breite: | 180,00 mm |
| Breite Schellenband: | 20 mm |
| Breite_y: | 48 mm |
| Breite x Stärke Schellenband: | 20 x 1,25 mm |
| Dämmeinlage: | Schallschutz |
| Einlagen: | Gummi |
| Farbe: | schwarz |
| Form: | sonstige |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 4074,00 gr |
| Höhe: | 135,00 mm |
| Höhe Anschlussmutter: | 15 mm |
| Höhe_y: | 38 mm |
| Installationsdrehmoment: | 2 Nm |
| Kollektion: | FRGS |
| Lastniveau: | Leicht |
| Länge: | 280,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 0.8 kN |
| Nenngröße: | 1/4 in |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Schlüsselweite: | 13 mm |
| Spannbereich: | 12 - 14 mm |
| Spannbereich von - bis: | 12 mm |
| Stärke Schellenband: | 1.25 mm |
| Temperaturbeständigkeit: | -40 °C |
| Typbezeichnung: | Gelenkrohrschelle |
| Verpackungsvariante: | Faltschachtel |
| Verschlussschraube: | M5 |
| Volumen: | 6804,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
Ähnliche Artikel
fischer Festpunktschelle FFPC 21
124,90 €*
Abonnement
26 Varianten verfügbar
Die massive fischer Festpunktschelle FFPC mit lastoptimiertem Schellenband eignet sich bei bei allen warmgehenden Rohrleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung und verhindert unerwünschte Verschiebungen. Die Festpunktschelle FFPC kann sowohl auf die Festpunktsattel FFS-M oder FFS-H als auch auf die abgestrebten Festpunkte FFP montiert werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Flexible Anwendung mit Festpunktsatteln und abgestrebten Festpunkten.Hohe Lastaufnahme durch stabiles Schellenband.Geeignet für Rohrdurchmesser 21 mm - 355 mm.G9Die Verwendung der Festpunktschelle FFPC mit den Festpunktsattels FFS oder den abgestrebten Festpunkten FFP erlaubt einen vielfältigen Einsatz.Das hohe Lastniveau durch das angepasste Schellenband ermöglicht eine optimierte Anpassung der Befestigungsabstände.Das Sortiment der FFPC ermöglicht die Befestigung von Rohren mit 21 mm bis 355 mm Durchmesser.geeignet fürAnwendungHeizungsleitungenMedienleitungen mit thermischer AusdehnungWarmwasser- und ZirkulationsleitungenDampfleitungen
Varianten ab 62,89 €*
Scheibenkopfnagel R 89806 Stahl galvanisch verzinkt galvanisch verzinkt
0,05 €*
Abonnement
5 Varianten verfügbar
Artikel 89806 Stahl galvanisch verzinkt Scheibenkopf-Stahlnägel Fachhandel - Abmessung: 3,5 x 35 VE=FS (200 Stück) Weitere technische Eigenschaften: · Material: Stahl · Oberfläche: galvanisch verzinkt · Form: Ohne Formfangabe · Gruppencode: 89806.004 · Norm: REYHER-Artikel 89806
Varianten ab 0,03 €*
fischer FGRS Rohrschellen-Set 15 - 19 gvz
19,28 €*
Abonnement
4 Varianten verfügbar
Die Pendelschraube an der Rohrschelle ermöglicht eine einfache Einhandmontage. Das universelle Funktionsprinzip des UX Dübels (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll- und Lochbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund. Mit dem TX-Antrieb der Stockschraube oder dem integrierten Sechskant ist das Befestigen der Rohrschelle im Dübel oder in einer Holzkonstruktion einfach möglich.Optimale Schraubenführung durch schräge Verbindungsstege.Montagesicherheit durch Verdrehsicherung.Ergonomisches Setzen der Stockschraube durch TX-Antrieb.Schnellverschluss.Schalldämmeinlage.G9Die Pendelschraube an der Rohrschelle ermöglicht eine einfache Einhandmontage.Das universelle Funktionsprinzip des UX Dübels (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen.Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.Mit dem TX-Antrieb der Stockschraube oder dem integrierten Sechskant ist das Befestigen der Rohrschelle im Dübel oder in einer Holzkonstruktion einfach möglich.Der UX mit Rand ist geeignet für die Vorsteckmontage.Beim Eindrehen der Stockschraube verspreizt der UX im Vollbaustoff und Lochbaustoff.Anschließend wird die Gelenkrohrschelle FGRS auf die Stockschraube aufgedreht.Der Randabstand muss mindestens eine Dübellänge betragen.geeignet fürAnwendung
Varianten ab 18,43 €*
Schlauchschelle DIN 3017 W5 m.Schneckenantrieb A 4
1,42 €*
Abonnement
31 Varianten verfügbar
DIN 3017 A 4 (W5) Form A Schlauchschellen · mit Schneckenantrieb - Abmessung: 20- 32/ 9 C7 VE=S (100 Stück) Weitere technische Eigenschaften: · Typ: Form A · Gruppencode: 03017.941 · Länge: 9mm · Norm: DIN 3017 · Oberfläche: Ohne Oberflächenangabe
Varianten ab 0,40 €*
fischer Rohrschelle FRS 54-59 nicht rostender Stahl A2
111,73 €*
Abonnement
7 Varianten verfügbar
Die fischer Rohrschelle FRS A2 ist eine zweischraubige Rohrschelle aus Edelstahl A2 mit Kombi-Anschlussgewinde M8/M10. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 15 - 168 mm mit Gewindestange oder Stockschraube entsprechend den Brandschutzanforderungen der Feuerwiderstandsklasse R 120 und der MLAR im Innenbereich sicher befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109. Die fischer FRS A2 ist für Anwendungen im Temperaturbereich von -40 °C bis +100 °C geeignet.Rostfreier Stahl.Zweischraubigkeit für optimierte Anpassung an Rohraußendurchmesser.Verlustsicherung der Schraube.Schalldämmeinlage.Anschlussmutter mit Gewinde.G9Der Brandprüfbericht garantiert objektiv geprüfte Funktionssicherheit.Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.Die Schalldämmeinlage gewährt die Schallreduzierung und verhindert Kontaktkorrosion.Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.geeignet fürAnwendungBefestigung von Rohrleitungen mit Gewindestangen oder Stockschrauben auch bei Brandschutzanforderungen.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.Nicht geeignet zur Anwendung in chloridhaltiger Umgebung.
Varianten ab 49,77 €*

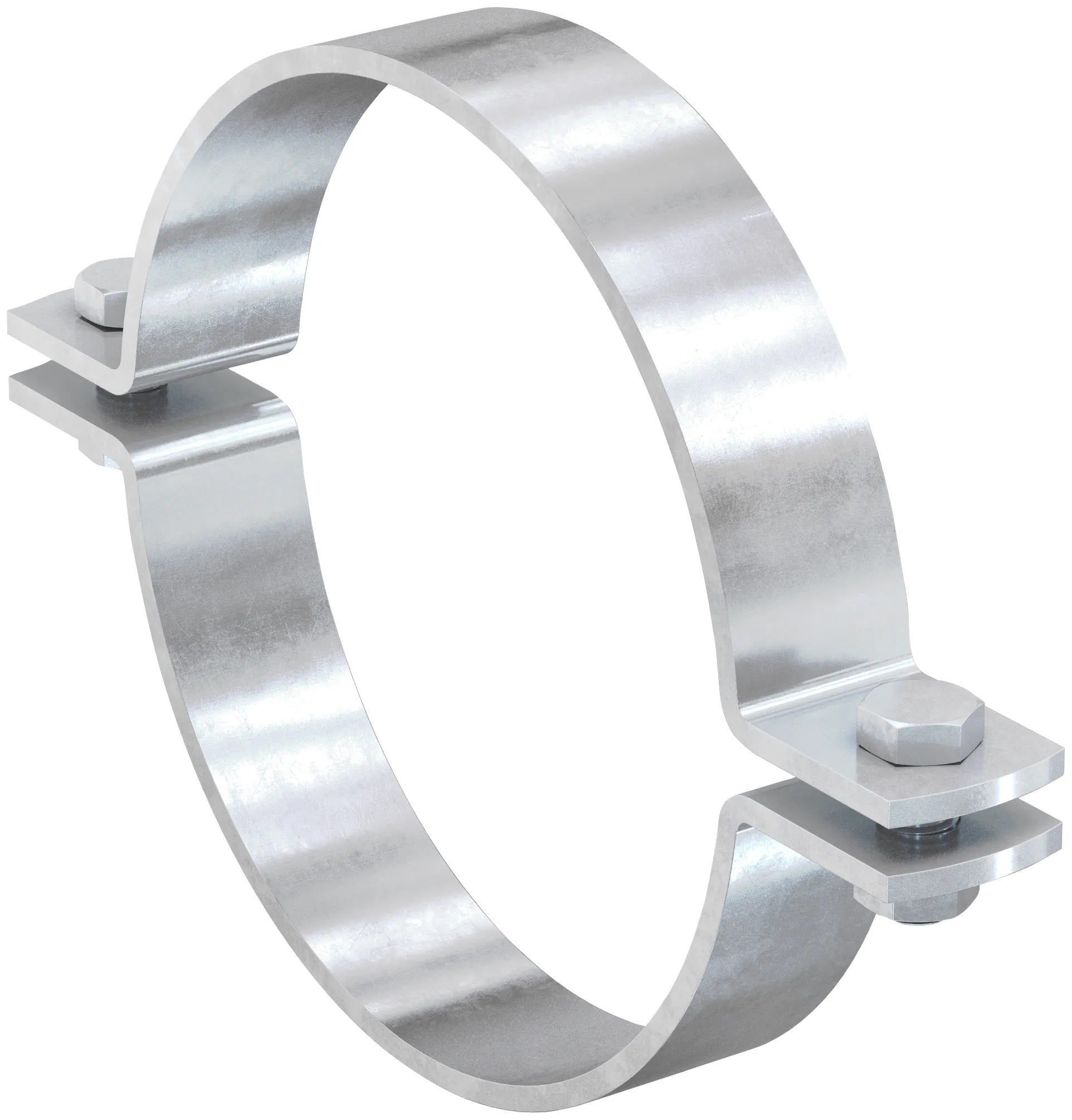

fischer Massivrohrschelle FMFSC 25
