fischer Festpunkt schwer FFP-HD42-V1
Abbildung ähnlich
Die Festpunktlösung für schwere Lasten
Produktnummer:
356662_567715
Hersteller:
FISCHER
EAN:
4048962480290
Produktnummer:
356662_567715

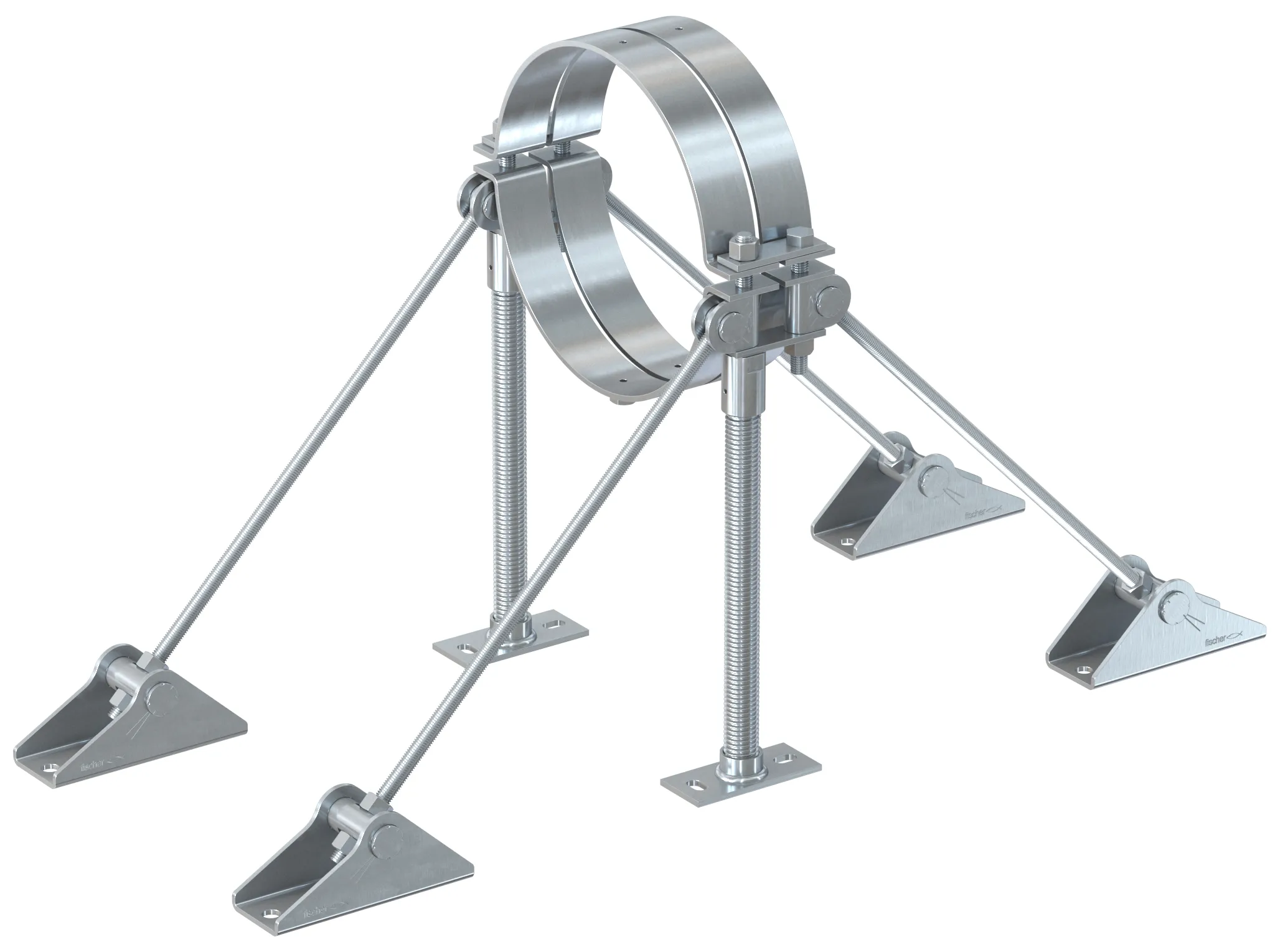

fischer Festpunkt schwer FFP-HD42-V1

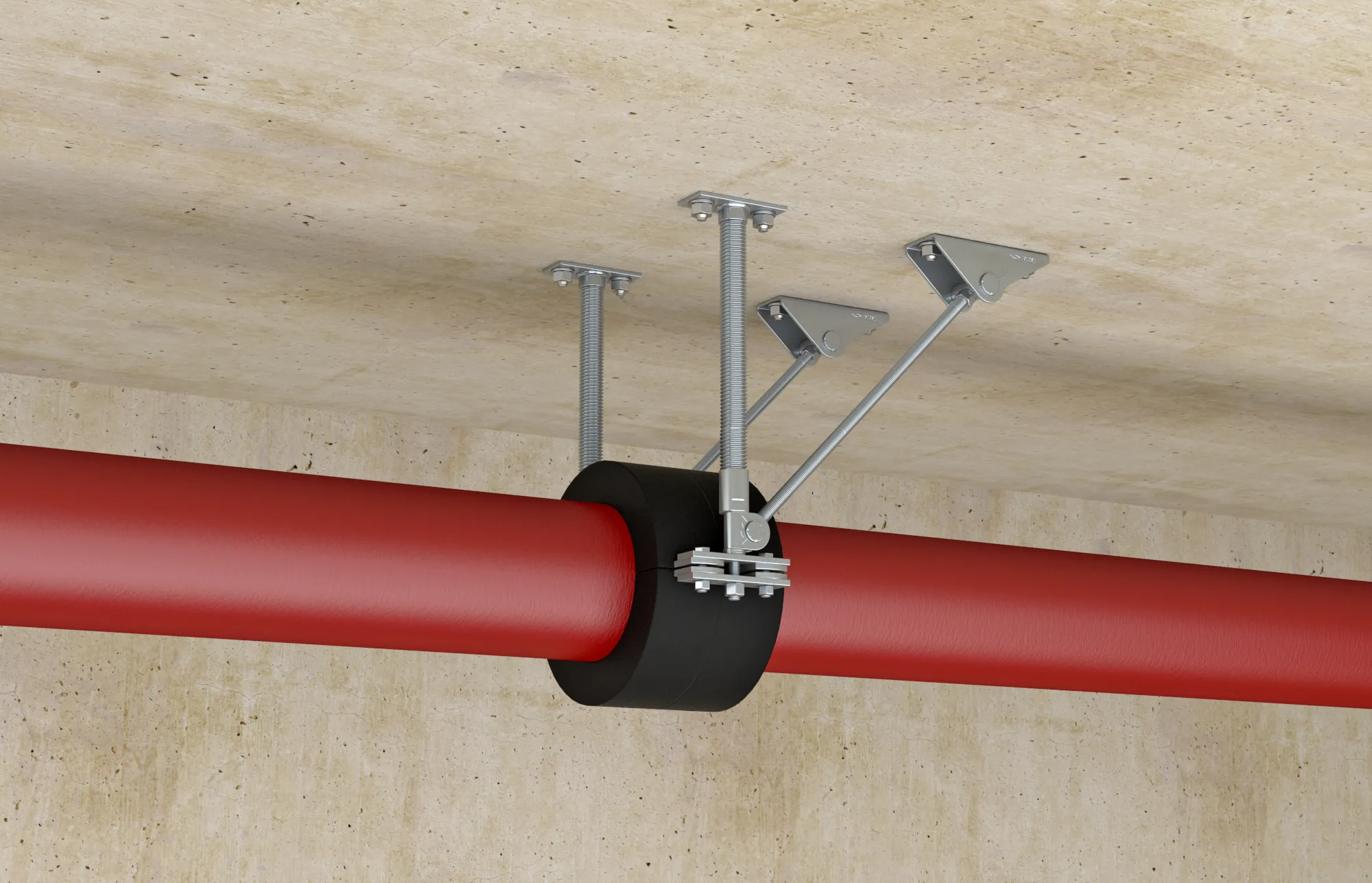

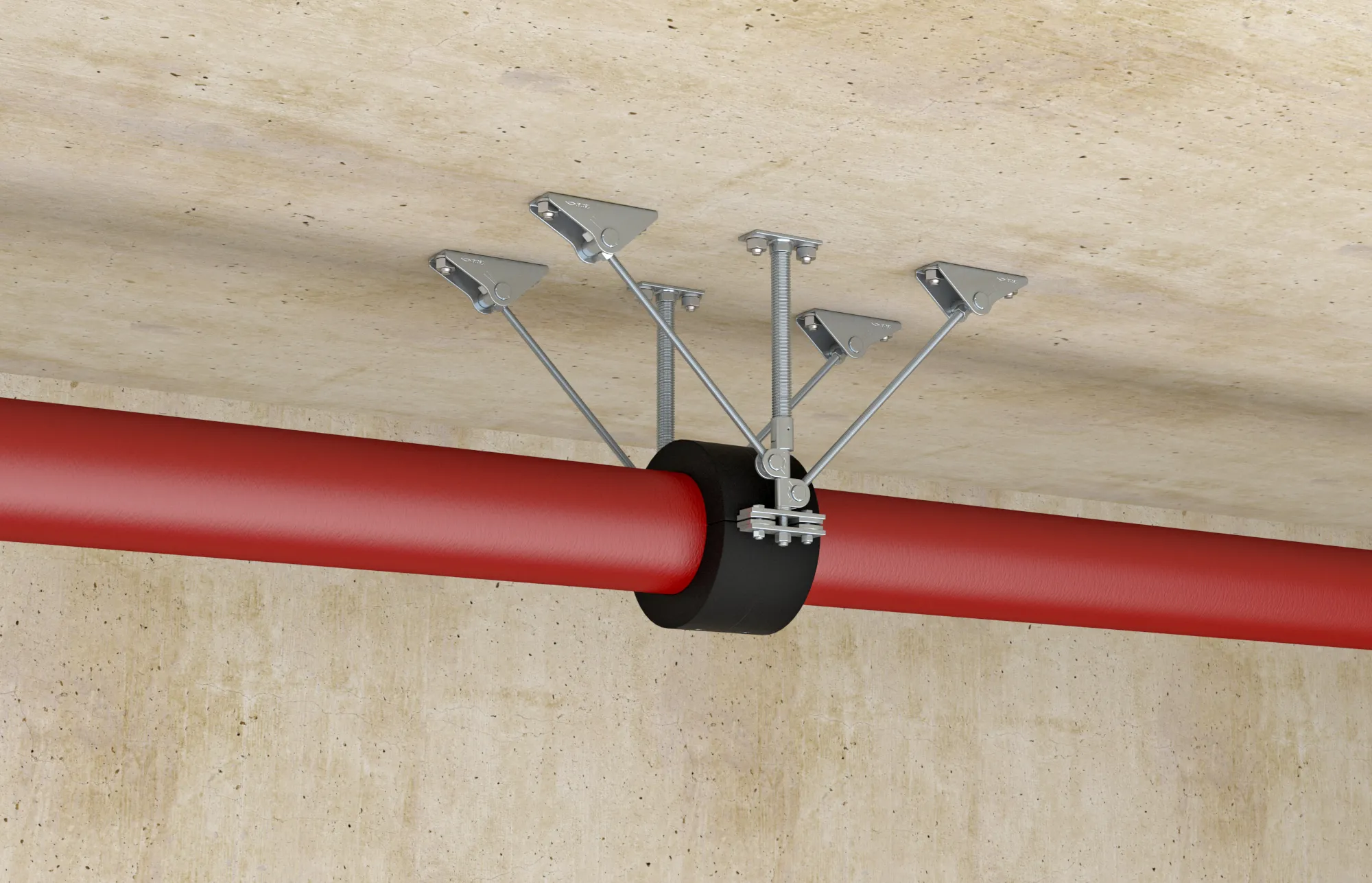

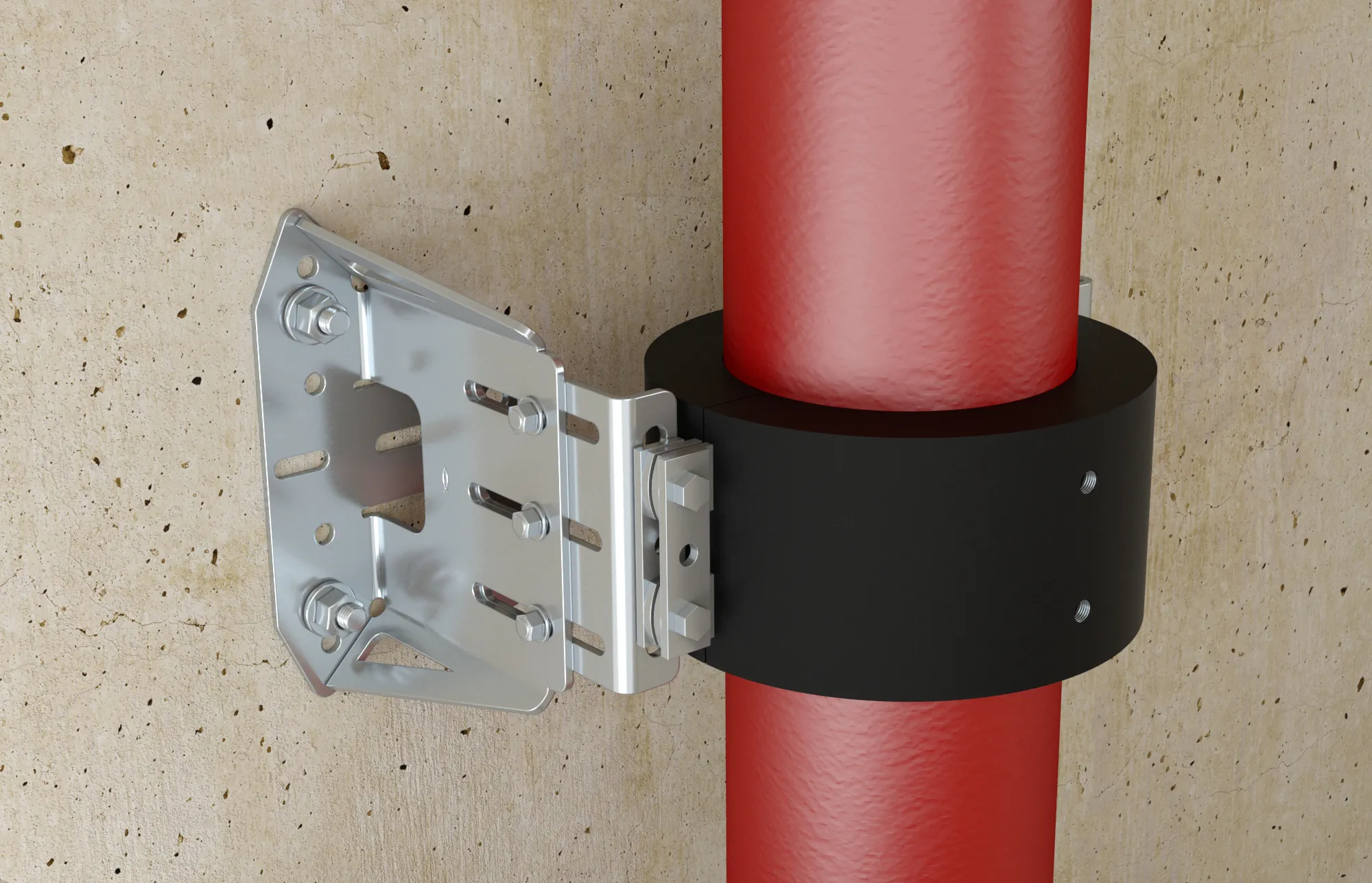

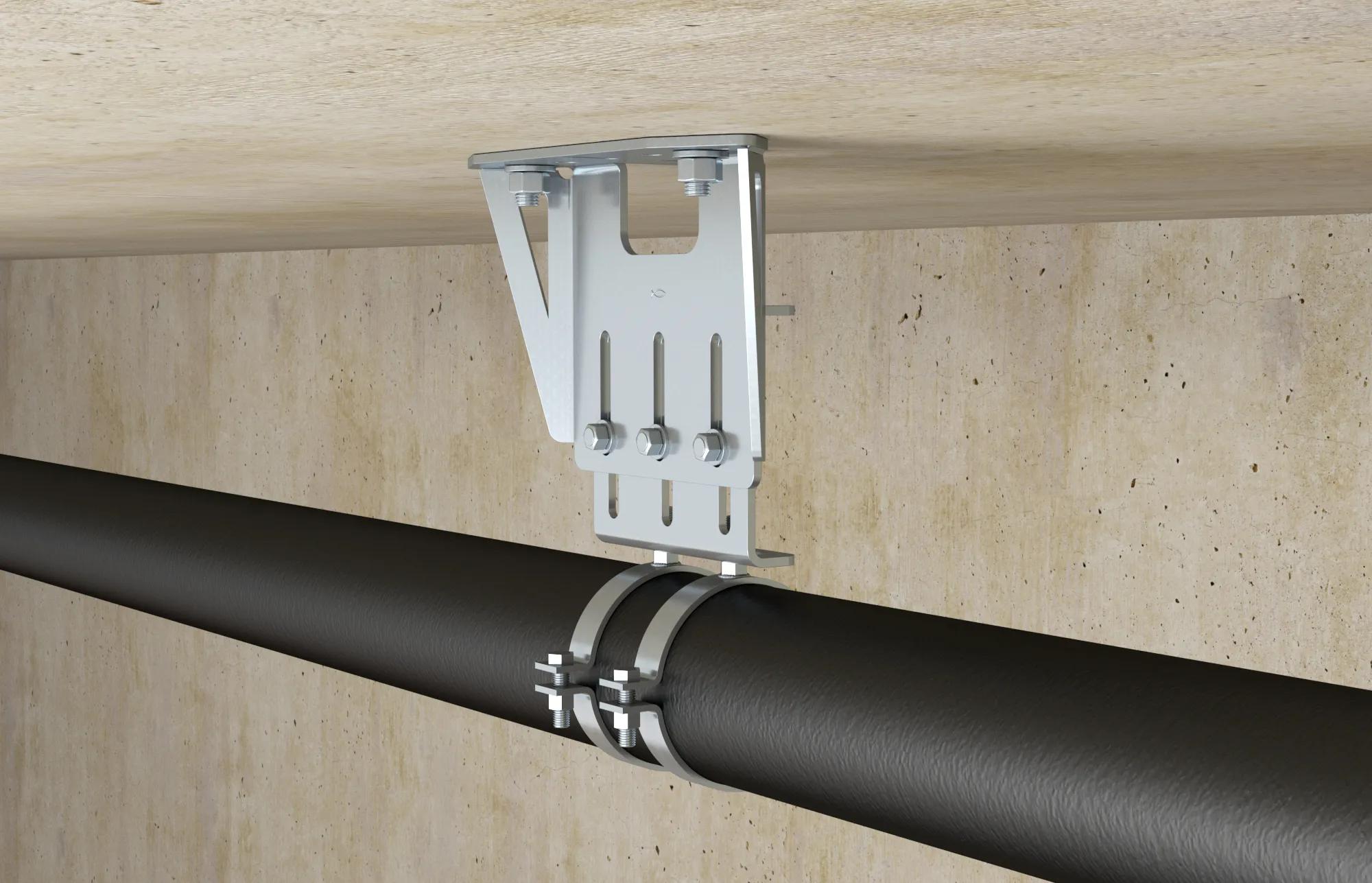

Die schweren Festpunkte in kompakter und variabler Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die variablen Festpunkte FFP-H ermöglichen die Anpassung der Abhängehöhe passend zur Rohrlage und werden einseitig oder beidseitig mit Gewindestangen abgestrebt. Der FFP-HD22 und FFP-HD42 kann neben der FFSC Festpunktschelle auch den FFRC Kältefestpunkt aufnehmen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.
- Variabler Abstand bis 2000 mm.
- Aufnahme der Kältefestpunktschelle FFSC.
- Axial und lateral einstellbare Abstrebungen.
- Wechselnde oder unbekannte Kraftrichtungen möglich.
- Empfohlene Rohrdimension ≤ 193,7 mm.
G9
- Die Abstützungenund einseitigen Abstrebungen der variablen Festpunktlösung erlauben die Anpassung an den Abstand der Rohrleitung zum Untergrund.
- Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.
- Die Höhenjustierung an der Grundplatte lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.
- Die axial und lateral einstellbaren Abstrebungswinkel ermöglichen das Anpassen der Untergrundanbindung an die Bedingungen vor Ort und erleichtern die Montage.
- Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.
- Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.
geeignet für
Anwendung
- Heizungsleitungen
- Kälteleitungen
- Dampfleitungen
- Warmwasser- und Zirkulationsleitungen
- Medienleitungen mit thermischer Ausdehnung
Eigenschaften "fischer Festpunkt schwer FFP-HD42-V1"
| Abspann-Winkel: | 35 - 45 ° |
|---|---|
| Breite: | 290,00 mm |
| Gewicht: | 11305,00 gr |
| Höhe: | 105,00 mm |
| Kollektion: | FFP |
| Lastniveau: | Schwer |
| Lochung: | Nein |
| Länge: | 330,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. Bauhöhe: | 2000 mm |
| Max. empf. Rohr-ø: | 193,7 |
| Max. empf. axiale Last: | 30 kN |
| Min. Bauhöhe: | 270 mm |
| Mit Mennige gestrichen: | Nein |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Temperaturbereich: | -30° bis +300°C |
| Typbezeichnung: | Festpunkt |
| Volumen: | 10048,50 cm³ |
| Werkstoff: | Stahl |
| beschichtet: | Ja |
| lackiert: | Nein |
