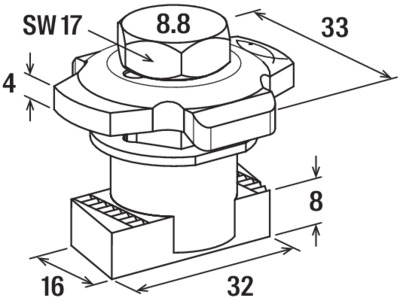

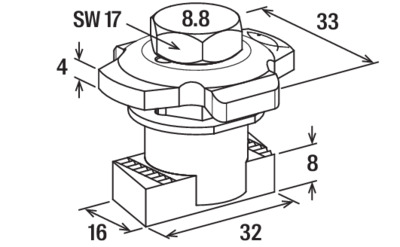

fischer Durchsteckverbinder PFCN 41 A4
Abbildung ähnlich
Konstruktionselement - Durchsteckverbinder PFCN.
Produktnummer:
356662_562662
Hersteller:
FISCHER
EAN:
4048962443189
Produktnummer:
356662_562662
fischer Durchsteckverbinder PFCN 41 A4
Der fischer Durchsteck-Verbinder PFCN 41 steht für die schnellste und einfachste Verbindung der fischer Montageschienenprofile FUS. Durch das Formloch des Konstruktionselements und Drehen um 90° lässt sich der Durchsteck-Verbinder mit den Schienen verbinden. Die Federwirkung erlaubt durch den Anpressdruck eine exakte Positionierung. Sicheren Halt bietet die ausgeprägte Verzahnung des PFCN. Die fehlerfreie Montage wird durch die Justierbarkeit vor dem Festdrehen des Konstruktionselementes ermöglicht.Der fischer Durchsteck-Verbinder PFCN wird in einer Universalgröße angeboten.
- Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41.
- Schnelle Montage durch 90° Drehung des Durchsteck-Verbinders PFCN 41 in der Schiene.
G9
- Die genaue Passform von Durchsteck-Verbindern und Konstruktionselementen ermöglicht eine schnelle und einfache Schienenverbindung.
- Die Federwirkung des PFCN gewährleistet im gesetzten Zustand eine einfache und präzise Positionierung in der Schiene.
- Die Verzahnung des Durchsteck-Verbinders gibt sicheren Halt in der FUS-Schiene.
- Die Montage mittels Drehung um 90° ermöglicht generell das nachträgliche Einsetzen in eingebaute FUS-Schienen.
- Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.
geeignet für
Anwendung

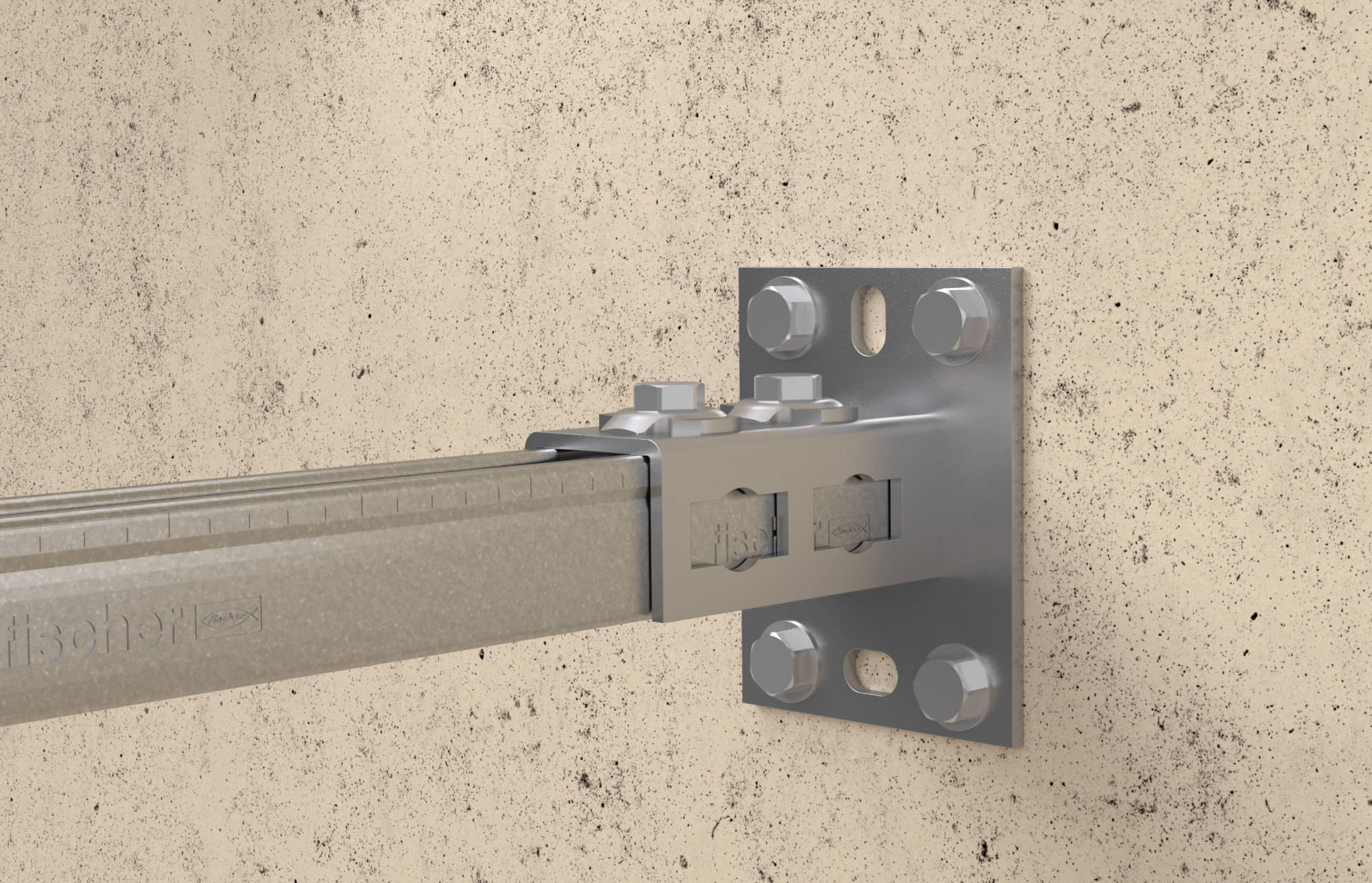

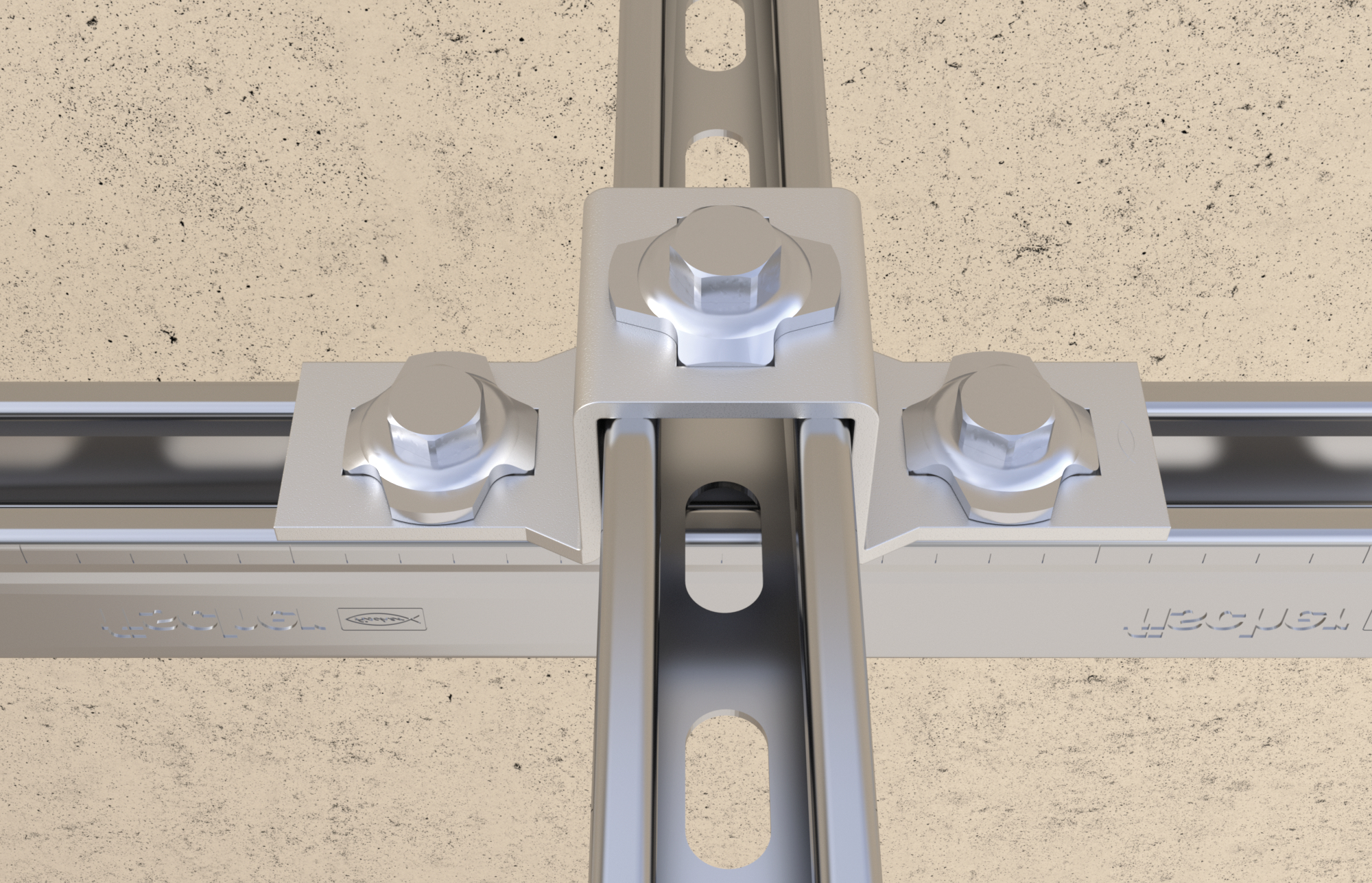

- Verbindung von FUS-Schienen und Konstruktionselementen mittels Durchsteckprinzip.
- Universelle Verwendung für alle Durchsteck-Konstruktionselemente und FUS-Profile.
- Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.
Eigenschaften "fischer Durchsteckverbinder PFCN 41 A4"
| Anzugsdrehmoment bei Schraubengüte ≥ 8.8: | 40 Nm |
|---|---|
| Auf der Schiene: | Nein |
| Ausführung (etim): | sonstige |
| Breite: | 90,00 mm |
| Gewicht: | 2095,00 gr |
| Gewinde: | M10 mm |
| Höhe: | 67,50 mm |
| In der Schiene: | Ja |
| Kollektion: | PFCN |
| Lastniveau: | Mittel |
| Länge: | 255,00 mm |
| Material: | A4 |
| Mit Schraubzubehör: | Nein |
| Oberflächenschutz: | unbehandelt |
| Profi / DIY: | Profi |
| Typbezeichnung: | Durchsteckverbinder |
| Volumen: | 1549,13 cm³ |
| Werkstoff: | rostfreier Stahl |
| Werkstoffgüte: | rost- und säurebeständiger Stahl |
| geeignet für: | C-Profil |
