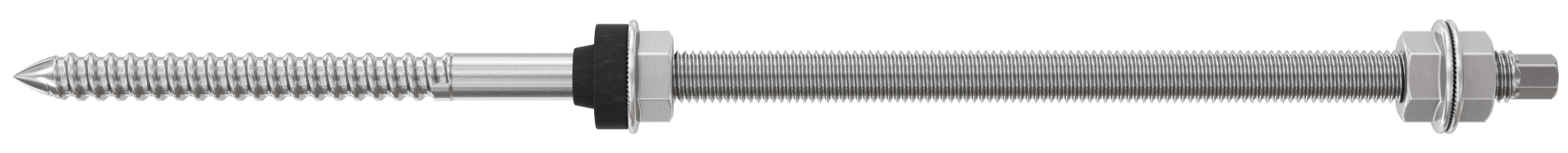

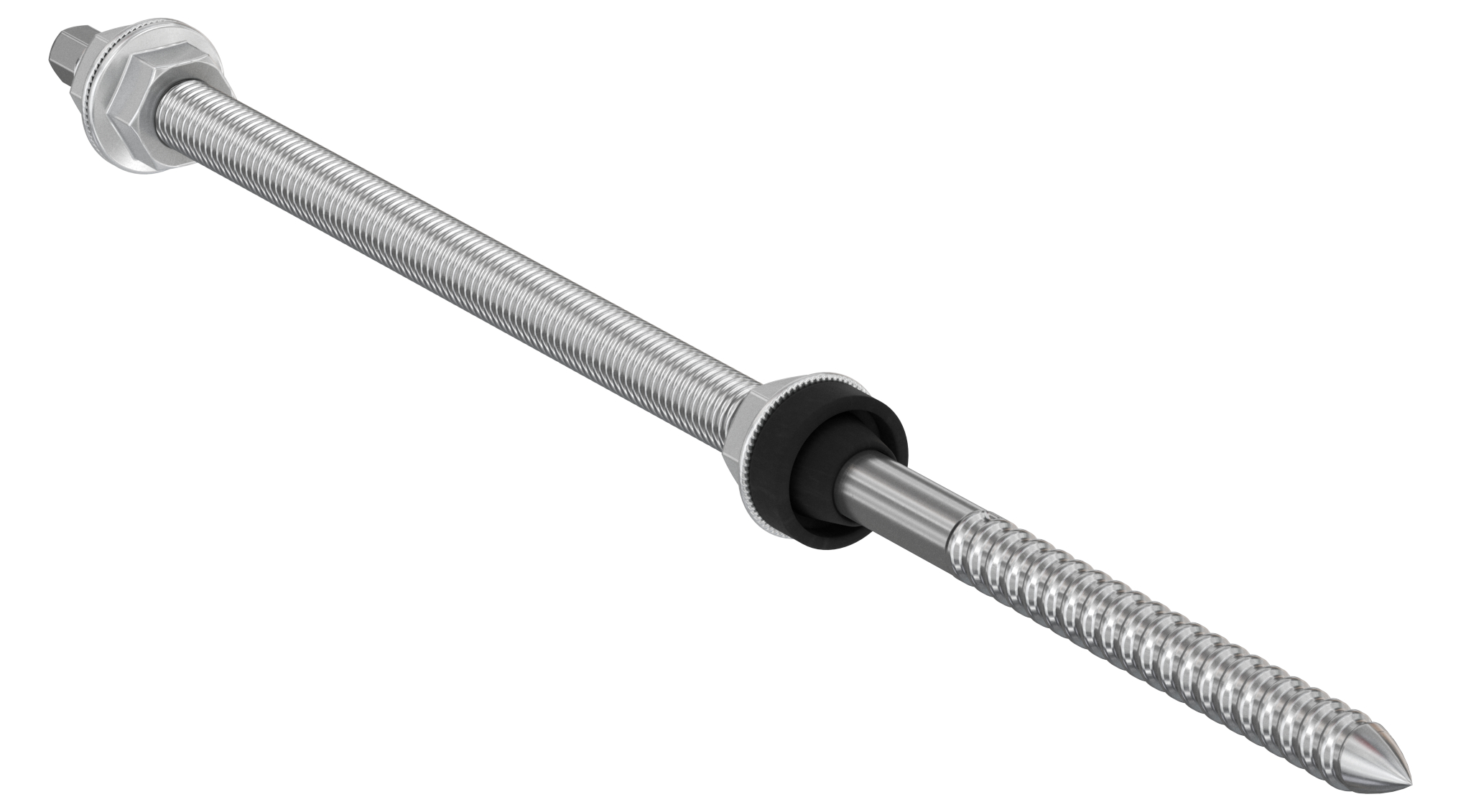

fischer Doppelgewindeschraube STSR M12 x 350 mm A2 nicht rostender Stahl A2
Abbildung ähnlich
Stockschraube zur Befestigung von Photovoltaikanlagen auf Wellplatten- oder Faserzement-Eindeckung an tragenden Konstruktionen aus Holz.
Produktnummer:
356662_570113
Hersteller:
FISCHER
EAN:
8001132114155
Produktnummer:
356662_570113
fischer Doppelgewindeschraube STSR M12 x 350 mm A2 nicht rostender Stahl A2

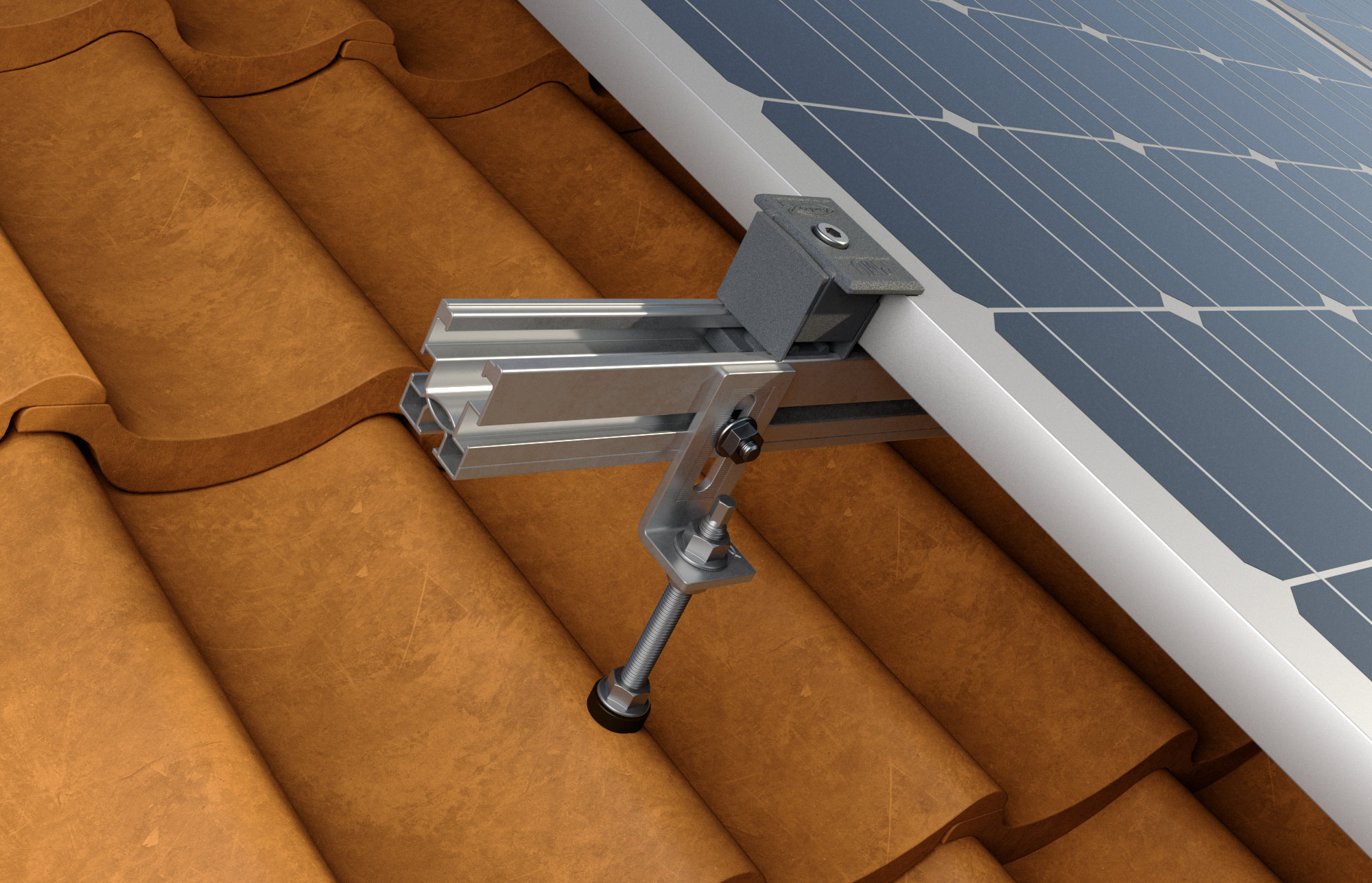

STSR ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Photovoltaikanlagen auf Steildächern mit Wellblech- oder Faserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Holzunterkonstruktion montiert.
- Eingearbeitete EPDM-Dichtung zur Abdichtung und Schutz gegen Feuchtigkeit und Regen.
- Unteres Gewinde für Holz
- Metrisches Obergewinde
- Integrierte EPDM-Dichtung
- Aus rostfreiem Stahl A2
G9
- Die STSR-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für die Verbindung mit den MW- oder SSP-Halterungen geliefert.
- Schnelle Montage, da die Dacheindeckung während der Montage nicht entfernt werden muss.
- Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.
- Bestimmen Sie die Länge der STSR-Stockschraube in Abhängigkeit von der Dicke der tragenden Konstruktion.
- Bestimmen Sie den Achsabstand der STSR-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.
- Bestimmen Sie die Position der STSR-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.
- Bohren Sie die Eindeckung mit 14 mm und die Holzunterkonstruktion mit 6 mm bzw. 8 mm vor.
- Befestigen Sie die STSR-Stockschraube an der Holzkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.
- Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.
- Fixieren Sie die SSP- oder MW-Verbindungsplatte, indem Sie ihre Höhe mit den MU F Muttern einstellen.
geeignet für
Anwendung
Geeignet für Steildächer aus Wellblech- oder Faserzement-Eindeckung mit:- SolarFish H33
- SolarFish H44
- Montage direkt in die Holzunterkonstruktion. Vorbohren erforderlich

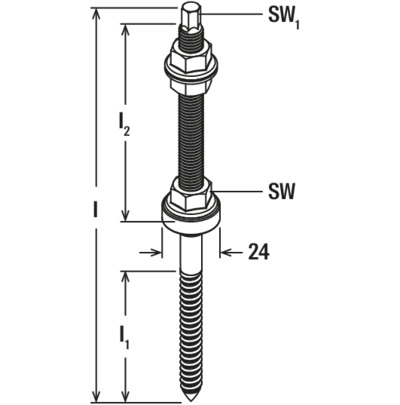

Eigenschaften "fischer Doppelgewindeschraube STSR M12 x 350 mm A2 nicht rostender Stahl A2"
| Breite: | 210,00 mm |
|---|---|
| Durchmesser: | 11 mm |
| Gewicht: | 7630,00 gr |
| Gewicht_y: | 320 g |
| Gewinde: | M12 |
| Gewindeverteilung: | Doppelgewinde |
| Holzgewindelänge: | 100 mm |
| Höhe: | 220,00 mm |
| Länge: | 405,00 mm |
| Länge_y: | 350 mm |
| Metrische Gewindelänge: | 195 mm |
| Profi / DIY: | Profi |
| Schaftlänge: | 35 mm |
| Schlüsselweite: | 9 mm |
| Volumen: | 18711,00 cm³ |
