fischer Bügelschelle FUBD 60
Abbildung ähnlich
Die praktische Rohr- und Kabelschelle zur direkten Befestigung von Leitungen an FUS Montageschienen
Produktnummer:
356662_539567
Hersteller:
FISCHER
EAN:
4048962270341
Produktnummer:
356662_539567
fischer Bügelschelle FUBD 60
Die fischer Bügelschelle FUBD ist die zeit- und kostensparende Rohr- und Kabelschelle für die direkte Befestigung von Leitungen an die fischer Montageschienen FUS in Gebäuden. Die FUBD ohne Schalldämmeinlage ist ideal für die Befestigung von Leitungen aus Metall, Kunststoff oder Kabeln mit einem Außendurchmesser von 35 - 100 mm geeignet. In der vormontierten Bügelschelle lagert eine Druckwanne auf einer Verschlussschraube, welche die optimale Anpassung an den Außendurchmesser der Leitung gewährleistet und gleichzeitig als Fixierungshilfe dient. Dadurch ist kein zusätzliches Zubehör wie Gewindestangen oder Schiebemuttern notwendig. Dies spart Zeit und Kosten.

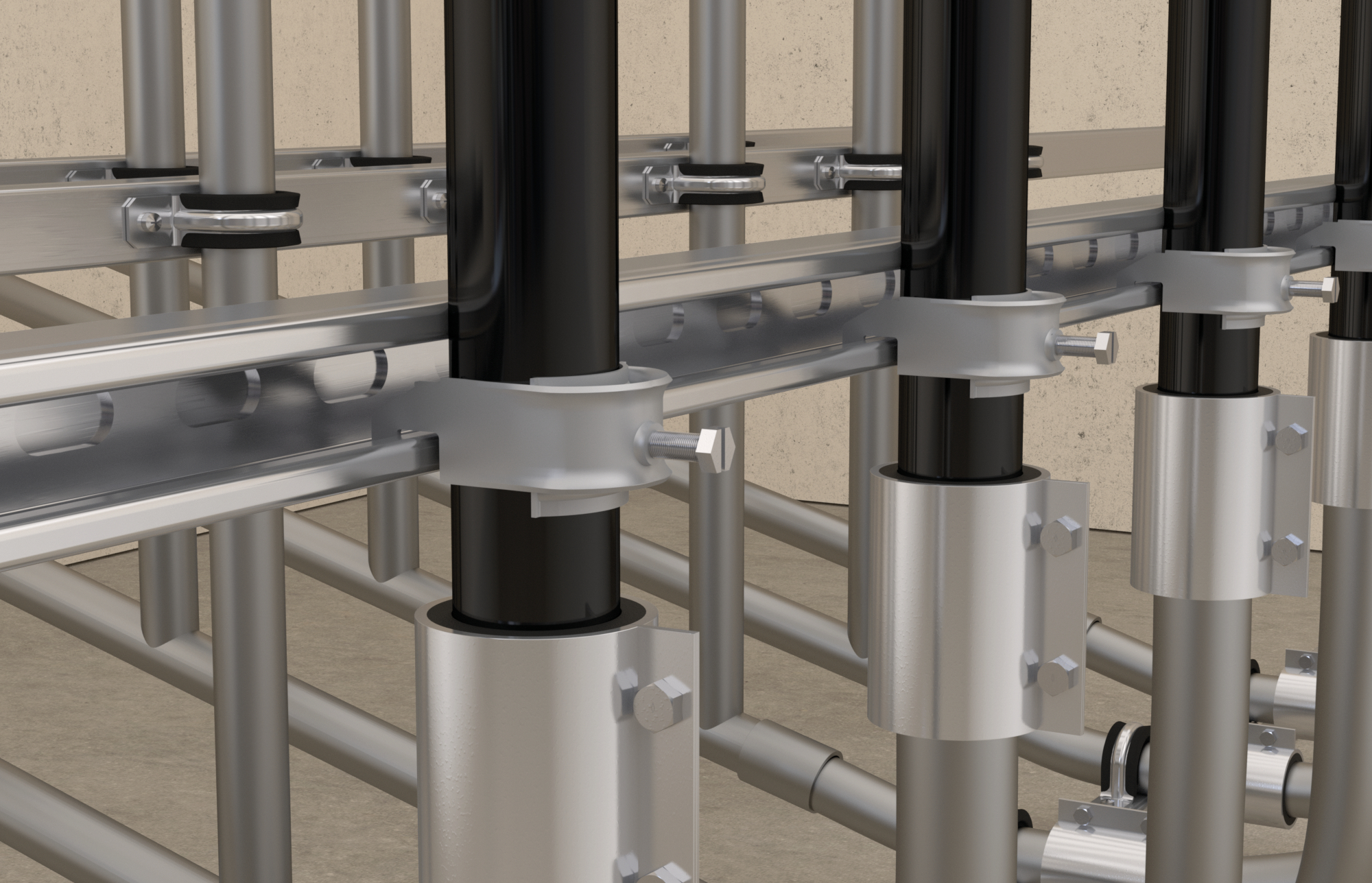

- Ideal zur Rohrleitungsbefestigung im industriellen Umfeld
- Einfache und schnelle Montage ohne Zusatzmaterial direkt an FUS Schienen
- Anwendungsgerechter Korrosionsschutz durch galv. Verzinkung
- Zur Anwendung im trockenen Innenbereich
G9
- Die FUBD ohne Schalldämmeinlage ist optimal einsetzbar für Industrieanwendungen, z. B. für die Befestigung von leichten flexiblen Medienleitungen im unmittelbaren Bereich von Produktionsmaschinen.
- Verschlussschraube mit Sechskantkopf SW10 und Schlitz-Antrieb.
- Schnelle Anpassung an den gewünschten Rohraußendurchmesser durch Arretierung der Druckwanne.
- Kein Verlust von Teilen der Schelle durch vormontierte Einzelteile.
- Zeit- und kostensparende Montage ohne zusätzliches Zubehör wie Gewindestangen oder Schiebemuttern.
geeignet für
Anwendung
- Zur schnellen Befestigung von Metall-und Kunststoffrohren, flexiblen Kunststoffrohren oder einzelnen Kabeln ohne Schallschutzanforderung direkt an FUS-Montageschienen.
- Passend für alle FUS-Schienenprofile FUS 21, FUS 41, FUS 62, FUS 21D, FUS 41D, FUS 62D.
- Zur Anwendung im trockenen Innenbereich.

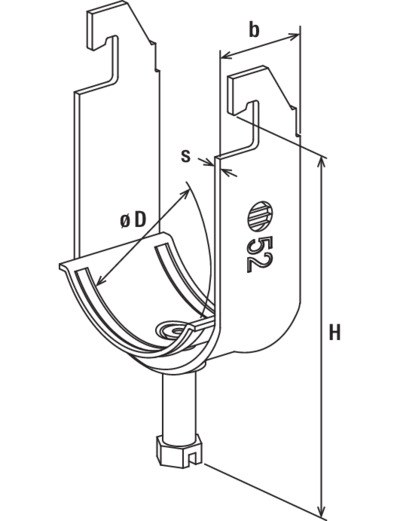

Eigenschaften "fischer Bügelschelle FUBD 60"

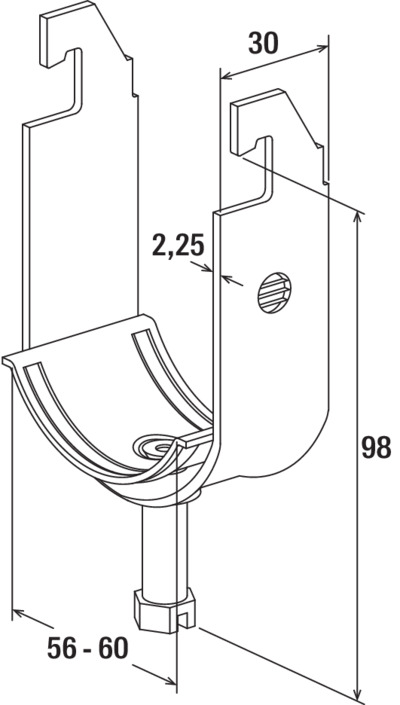

| Breite: | 243,00 mm |
|---|---|
| Breite Schellenband: | 30 mm |
| Breite x Stärke Schellenband: | 30 x 2,25 mm |
| Dämmeinlage: | keine Einlage |
| Gewicht: | 7154,00 gr |
| Halogenfrei: | Ja |
| Höhe: | 149,00 mm |
| Höhe_y: | 98 mm |
| Kollektion: | FUBD |
| Lastniveau: | Mittel |
| Länge: | 343,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Mit Gegenwanne: | Nein |
| Montageart: | C-Profil |
| Oberflächenschutz: | feuerverzinkt |
| Profi / DIY: | Profi |
| Spannbereich: | 56 - 60 mm |
| Spannbereich von - bis: | 56 mm |
| Stärke Schellenband: | 2.25 mm |
| Typbezeichnung: | Bügelschelle |
| Verpackungsvariante: | Faltschachtel |
| Verschlussschraube: | M8 |
| Volumen: | 12419,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoff Schraube: | Stahl |
| Werkstoff Wanne: | Stahl |
| Werkstoffgüte: | sonstige |
