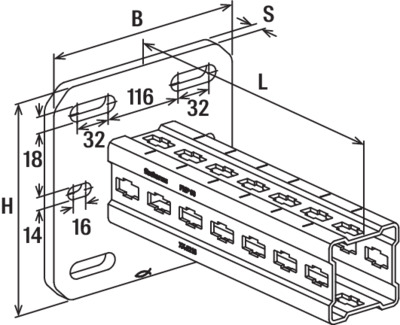

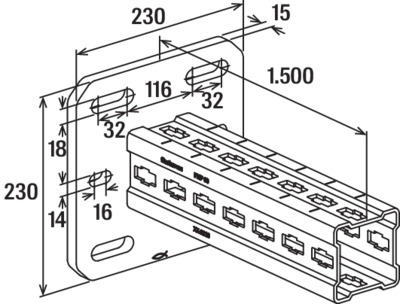

fischer Auslegerkonsole FMC 90 - 1500
Abbildung ähnlich
Montageprofile mit angeschweißter Grundplatte zur Befestigung von schweren Rohrleitungen
Produktnummer:
356662_547805
Hersteller:
FISCHER
EAN:
4048962338706
Produktnummer:
356662_547805
fischer Auslegerkonsole FMC 90 - 1500
Die Auslegerkonsole FMC ist als zweites Basiselement des fischer Massiven Schienensystems FMS für die Befestigung von schweren Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 500 - 1.500 mm, was ein aufwendiges Ablängen am Einsatzort vermeidet. Dies spart Zeit und Kosten. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.
- Das abgestufte Längensortiment der FMC Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.
- Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.
- Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.
G9
- Das abgestufte Längensortiment der FMC-Auslegerkonsolen lässt eine optimale Anpassung an die Anwendung zu.
- Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.
- Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.
geeignet für
Anwendung
- Einfache und sichere Befestigung von schweren Rohrleitungen entlang der Wand.
- Zur Anwendung im Innen- und Außenbereich.
Eigenschaften "fischer Auslegerkonsole FMC 90 - 1500"
| Breite: | 230,00 mm |
|---|---|
| Breite_y: | 230 mm |
| Gewicht: | 20365,00 gr |
| Höhe: | 230,00 mm |
| Höhe_y: | 230 mm |
| Kollektion: | FMC |
| Lastniveau: | Schwer |
| Lochung: | Ja |
| Länge: | 1520,00 mm |
| Länge_y: | 1500 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empfohlene Last bei Lastfall 1: | 7.8 kN |
| Max. empfohlene Last bei Lastfall 2: | 2.4 kN |
| Max. empfohlene Last bei Lastfall 3: | 7.8 kN |
| Mit Mennige gestrichen: | Nein |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Stärke: | 15 mm |
| Typbezeichnung: | Auslegerkonsole |
| Volumen: | 80408,00 cm³ |
| Werkstoff: | Stahl |
| beschichtet: | Nein |
| doppelseitig vorhanden: | Nein |
| lackiert: | Nein |
