fischer Auslegerkonsole ALK 37 - 450
Abbildung ähnlich
Auslegerkonsolen mit dem FLS Montageschienenprofil
Produktnummer:
356662_538744
Hersteller:
FISCHER
EAN:
4048962265897
Produktnummer:
356662_538744

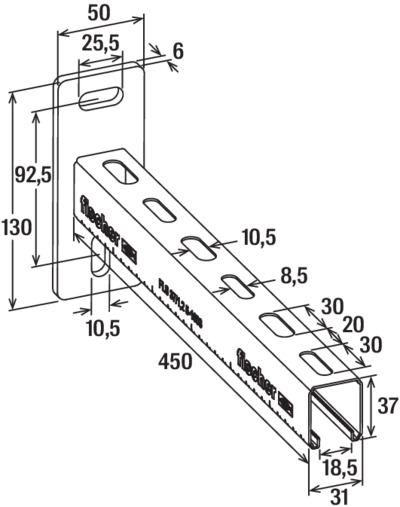

fischer Auslegerkonsole ALK 37 - 450
Die fischer Auslegerkonsole ALK ermöglicht als zweites Basiselement mit dem Montageschienenprofil FLS die wirtschaftliche Befestigung von Einzelleitungen und Rohrtrassen entlang der Wand. Durch die um 90° zueinander gedrehten Langlöcher kann die Konsole einfach ausgerichtet werden. Das Ablängen der ALK ist nicht nötig, da fischer Standardlängen von 200 - 600 mm bietet. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Brandprüfbericht nach MLAR / EN1363-1 der ALK 37 sorgt für ein Plus an Sicherheit.
- Beidseitige Skalierung entlang der Schiene für eine genaue und korrekte Platzierung von Rohrleitungen
- Verschiedene Längen für jeden Anwendungsfall verfügbar
- Anwendungsgerechter Korrosionsschutz durch sendzimir Verzinkung
- Zur Anwendung im trockenen Innenbereich
- (ALK 37) Brandschutzprüfung R120 und Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30
G9
- Der Brandprüfbericht nach MLAR / EN1363-1 der ALK 37 garantiert objektiv geprüfte Funktionssicherheit.

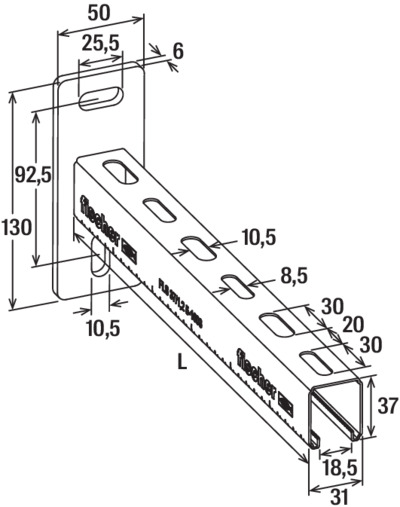

- Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.
- Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.
- Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.
geeignet für
Anwendung

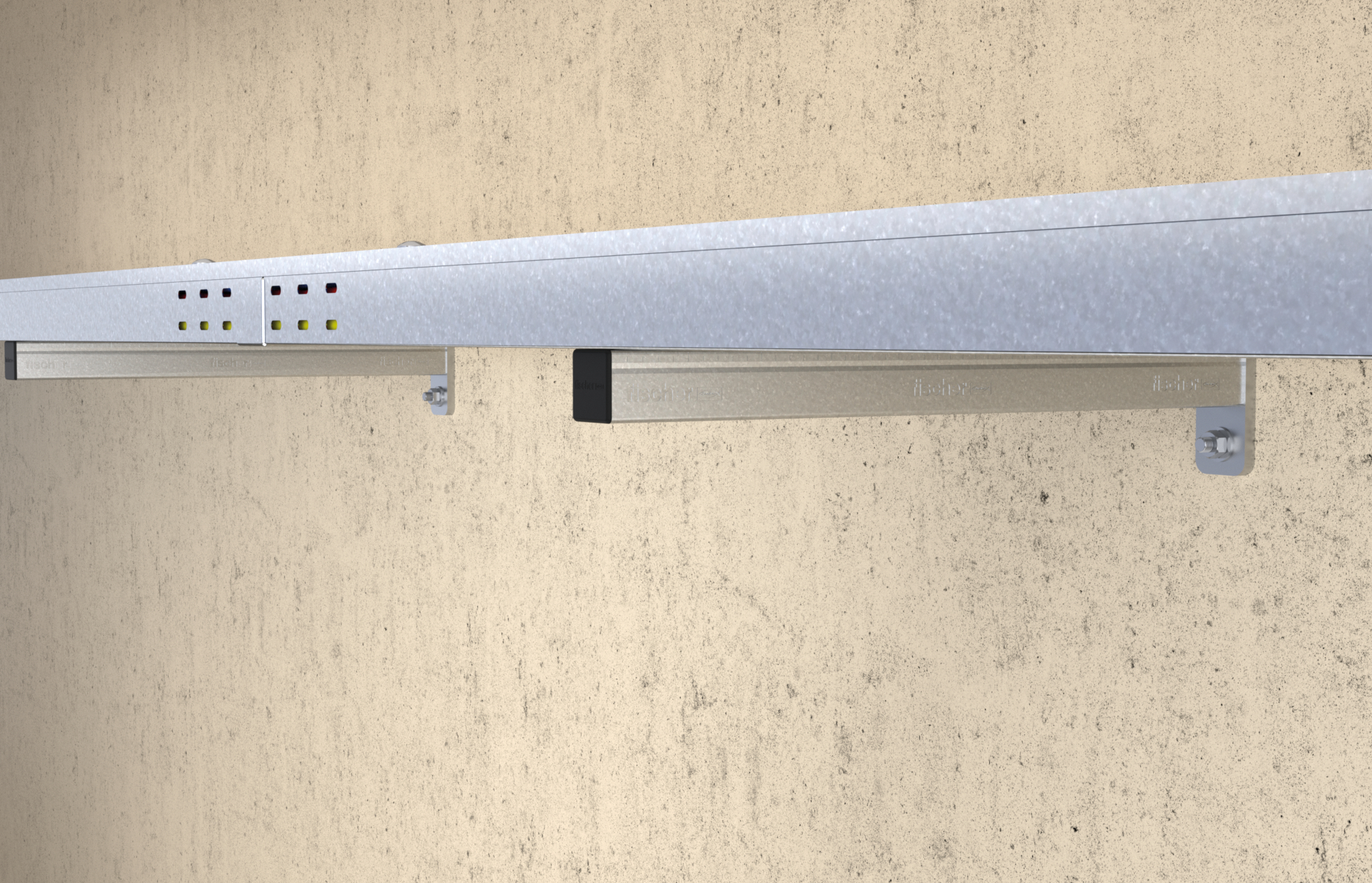

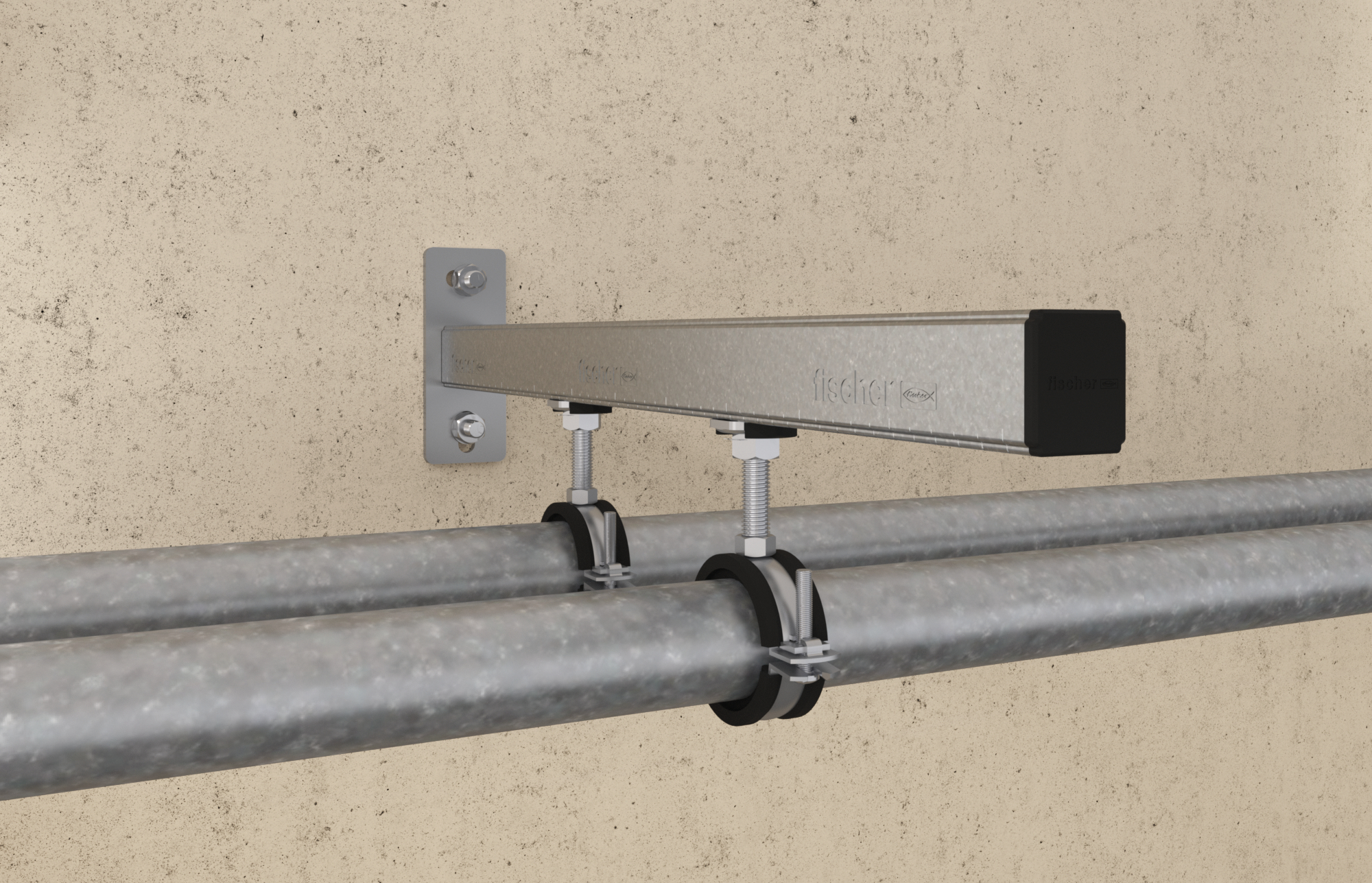

- Wirtschaftliche Montage von Einzelleitungen oder Rohrtrassen entlang der Wand.
- Zur Anwendung im trockenen Innenbereich.
Eigenschaften "fischer Auslegerkonsole ALK 37 - 450"
| Brandschutz geprüft: | Ja |
|---|---|
| Breite: | 205,00 mm |
| Gewicht: | 7710,00 gr |
| Höhe: | 230,00 mm |
| Kollektion: | ALK |
| Lastniveau: | Leicht |
| Lochung: | Ja |
| Länge: | 565,00 mm |
| Länge_y: | 450 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empfohlene Last bei Lastfall 1: | 0.86 kN |
| Max. empfohlene Last bei Lastfall 1a: | 1.16 kN |
| Max. empfohlene Last bei Lastfall 2: | 0.41 kN |
| Max. empfohlene Last bei Lastfall 2a: | 0.59 kN |
| Max. empfohlene Last bei Lastfall 3: | 0.86 kN |
| Max. empfohlene Last bei Lastfall 3a: | 1.16 kN |
| Mit Mennige gestrichen: | Nein |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Profil: | 37 / 1,2 |
| Stärke: | 1.2 mm |
| Typbezeichnung: | Auslegerkonsole |
| Verpackungsvariante: | Faltschachtel |
| Volumen: | 26639,75 cm³ |
| Werkstoff: | Stahl |
| beschichtet: | Nein |
| doppelseitig vorhanden: | Nein |
| lackiert: | Nein |
