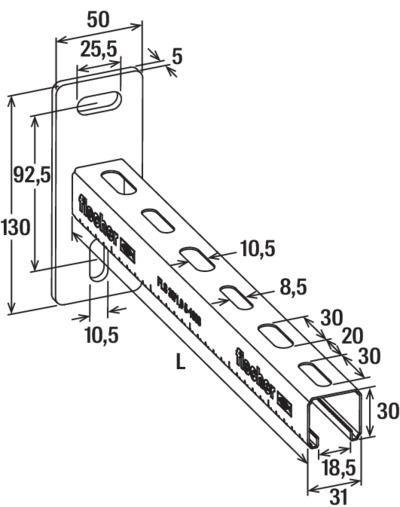

fischer Auslegerkonsole ALK 30 - 200
Abbildung ähnlich
Auslegerkonsolen mit dem FLS Montageschienenprofil
Produktnummer:
356662_538740
Hersteller:
FISCHER
EAN:
4048962265859
Produktnummer:
356662_538740

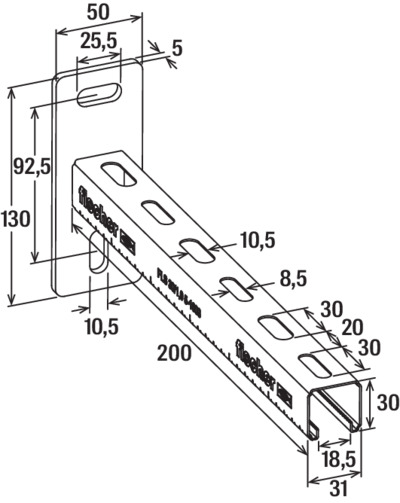

fischer Auslegerkonsole ALK 30 - 200
Die fischer Auslegerkonsole ALK ermöglicht als zweites Basiselement mit dem Montageschienenprofil FLS die wirtschaftliche Befestigung von Einzelleitungen und Rohrtrassen entlang der Wand. Durch die um 90° zueinander gedrehten Langlöcher kann die Konsole einfach ausgerichtet werden. Das Ablängen der ALK ist nicht nötig, da fischer Standardlängen von 200 - 600 mm bietet. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Brandprüfbericht nach MLAR / EN1363-1 der ALK 37 sorgt für ein Plus an Sicherheit.
- Beidseitige Skalierung entlang der Schiene für eine genaue und korrekte Platzierung von Rohrleitungen
- Verschiedene Längen für jeden Anwendungsfall verfügbar
- Anwendungsgerechter Korrosionsschutz durch sendzimir Verzinkung
- Zur Anwendung im trockenen Innenbereich
- (ALK 37) Brandschutzprüfung R120 und Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30
G9
- Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.
- Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.
- Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.
geeignet für
Anwendung
- Wirtschaftliche Montage von Einzelleitungen oder Rohrtrassen entlang der Wand.
- Zur Anwendung im trockenen Innenbereich.
Eigenschaften "fischer Auslegerkonsole ALK 30 - 200"
| Breite: | 180,00 mm |
|---|---|
| Gewicht: | 3970,00 gr |
| Höhe: | 140,00 mm |
| Kollektion: | ALK |
| Lastniveau: | Leicht |
| Lochung: | Ja |
| Länge: | 280,00 mm |
| Länge_y: | 200 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empfohlene Last bei Lastfall 1: | 1.18 kN |
| Max. empfohlene Last bei Lastfall 1a: | 2.52 kN |
| Max. empfohlene Last bei Lastfall 2: | 0.59 kN |
| Max. empfohlene Last bei Lastfall 2a: | 1.4 kN |
| Max. empfohlene Last bei Lastfall 3: | 1.18 kN |
| Max. empfohlene Last bei Lastfall 3a: | 2.52 kN |
| Mit Mennige gestrichen: | Nein |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Profil: | 30 / 1,0 |
| Stärke: | 1 mm |
| Typbezeichnung: | Auslegerkonsole |
| Verpackungsvariante: | Faltschachtel |
| Volumen: | 7056,00 cm³ |
| Werkstoff: | Stahl |
| beschichtet: | Nein |
| doppelseitig vorhanden: | Nein |
| lackiert: | Nein |
