fischer Ankerstange RG M10 x 165 gvz galvanisch verzinkt Stahlgüte 5.8

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Warmgewalzte Ankerschienen kombinieren höchste Tragfähigkeit und Sicherheit.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren optimale Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit gezahnten Hammerkopfschrauben FBC-S.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

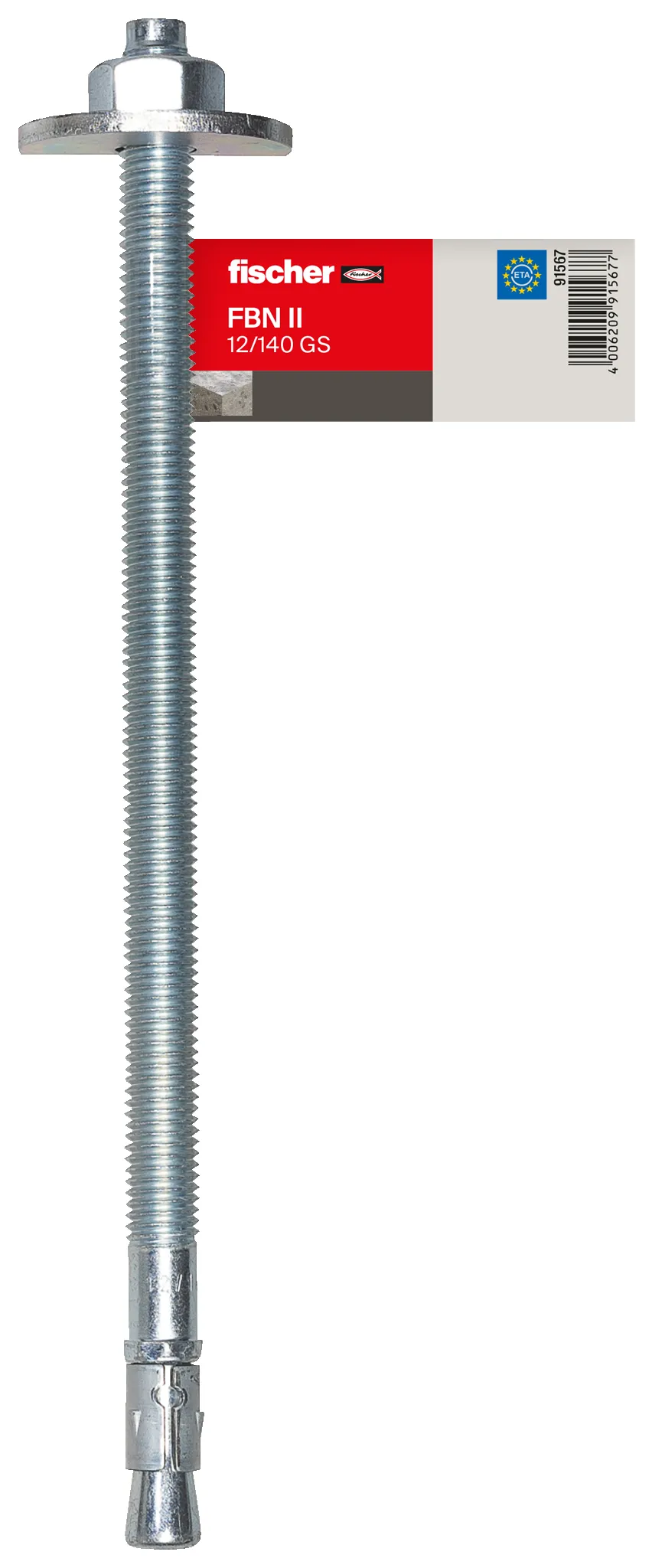

Der fischer Bolzenanker FBN II GS mit großer Unterlegscheibe ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Mit der vormontierten großen Unterlegscheibe ist der Stahlanker aus galvanisch verzinktem Stahl für die Befestigung von Auflagerbalken und Schwellen sowie anderen Holzkonstruktionen zu empfehlen. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet.Die große Unterlegscheibe erhöht die Auflagefläche. Ideal für die Befestigung von Holzkonstruktionen.Vormontierte Unterlegscheibe spart Zeit bei Montage.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.G9Die größere Unterlegscheibe beim FBN II GS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen.Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt.Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Zudem ist der Anker sehr gut für große Anbauteildicken geeignet.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II GS ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker- Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungAnkerplatten mit LanglöchernFassaden-Unterkonstruktionen mit LanglöchernHolzkonstruktionenZugankerBalkenverankerungen

Die fischer Gewindestange G A2 ist ein Verbindungselement zwischen dem Befestigungspunkt im tragenden Element und dem Befestigungselement am abgehängten oder aufgeständerten Element. Daran werden beispielweise Rohre oder Lüftungskanäle befestigt. Die Gewindestange wird aus hochwertigem Stahl hergestellt.Edelstahl A2 für korrosive Atmosphäre.Einfache Montage.G9geeignet fürAnwendungZur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.Nicht geeignet zur Anwendung in chloridhaltiger Umgebung.

Der fischer ZYKON-Bolzenanker FZA ist ein Anker aus galvanisch verzinktem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Bolzenanker FZA ist ideal, um Stahlkonstruktionen, Geländer und Maschinen im Innenbereich in gerissenem Beton zu befestigen.Maximale Sicherheit durch formschlüssige Verbindung.Geringe Rand- und Achsabstände durch spreizdruckfreie Installation.Schnelle Montage ohne Werkzeugwechsel. Das spart Zeit und Kosten.Kräfteschonende Montage mit geringer Setzenergie.ETA-Zulassung für gerissenen Beton und Feuerwiderstandsklasse R 120.G9Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage.Der FZA ist für die Vorsteckmontage geeignet.Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlbaukonstruktionenGeländerKonsolenMaschinenTreppenToreFassaden

Der fischer Bolzenanker FBN II K ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. In der Kurzversion ist er für die Vorsteck- und Durchsteckmontage geeignet. Aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Handläufe oder Konsolen im Innenbereich zu empfehlen.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Hochwertiges Setzgerät für die zulassungskonforme Montage von fischer Einschlaganker EA II. Das Maschinensetzgerät besitzt ebenfalls eine handelsübliche SDS-Plus Aufnahme für Bohrhämmer.Geeignet für EA II.G9Einschlaganker-Maschinensetzgerät für das schnelle und zulassungskonforme Verspreizen insbesondere bei einer Vielzahl an Verankerungspunkten.geeignet fürAnwendung

Mit der Prüfhülse wird die Wiederverwendbarkeit der fischer Betonschraube UltraCut FBS II vor jeder weiteren Montage überprüft. Diese Prüfhülse ist für die Betonschrauben-Durchmesser 8 bis 14 erhältlich.Ermöglicht einfache Kontrolle auf Wiederverwendbarkeit der fischer Betonschraube UltraCut FBS II.G9Mit der speziellen Prüfhülse kann die Wiederverwendbarkeit der Betonschraube geprüft und die Schraube ggf. mehrfach verwendet werden.geeignet fürAnwendungFür Betonschrauben FBS II verwendbar

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Der fischer Hülsenanker FSA-S ist ein Anker aus galvanisch verzinktem Stahl mit Sechskantschraube für konstruktive Befestigungen. Der FSA-S wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf. So wird das Anbauteil an den Verankerungsgrund herangezogen. Der fischer Hülsenanker FSA-S ist ideal für die Befestigung von nicht sicherheitsrelevanten Befestigungen wie Konsolen, Handläufen oder Kabeltrassen in ungerissenem Beton.Einfache Montage durch optimierte Ankergeometrie auch in beengten Platzverhältnissen.Oberflächenbündige Demontage durch lösbare Schraubverbindung.Mit Sechskantschraube.G9Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.Die Ankerkonstruktion ermöglicht unterschiedliche Kopfformen für flexible Gestaltungsmöglichkeiten: Sechskantkopf (Typ S), Bolzenversion mit Mutter und Scheibe (Typ B).Die lösbare Schraubverbindung ermöglicht die oberflächenbündige Demontage.Der FSA ist geeignet für die Durchsteckmontage.Durch das Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Die halbmondförmigen Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.geeignet fürBeton C12/15 bis C20/25, ungerissenNaturstein mit dichtem GefügeAnwendungHandläufeKonsolenLeiternKabeltrassenToreFassadenTemporäre bzw. konstruktive Befestigungen

Der fischer Hochleistungsanker FH II H mit Hutmutter ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II H mit Hutmutter ist bestens geeignet, um in gerissenem und ungerissenem Beton Stahlkonstruktionen, Maschinen und Tore zu befestigen.Mit Hutmutter.Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.G9Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.Die Hutmuttervariante sorgt für eine stabile und robuste Befestigung.Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.In der Zulassung ist die Verwendung von Hohlbohrern geregelt.Der FH II ist geeignet für die Durchsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S), Senkkopf (Typ SK), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenAnwendungGeländerTreppenKonsolenStahlkonstruktionenKabeltrassenMaschinenToreFassaden

Die fischer Patrone FHB II-PF HIGH SPEED ist eine Systemkomponente des fischer Highbond-Systems FHB II zur Befestigung in ungerissenem und gerissenem Beton. Die Mörtelpatrone enthält einen styrolfreien Vinylestermörtel und härtet besonders schnell aus. Die Mörtelpatrone kann mit den fischer Highbond-Ankerstangen FHB II-A S (Standard), Highbond-Ankerstangen FHB II-A L (lang) aus galvanisch verzinktem Stahl, aus nicht rostendem Stahl und aus hochkorrosionsbeständigem Stahl verwendet werden. Die fischer Highbond-Ankerstangen werden mit dem Setzwerkzeug RA-SDS mit einem Bohrhammer drehend-schlagend gesetzt. Beim Setzvorgang wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden Fassaden, Maschinen und Stahlkonstruktionen im Innen- und Außenbereich sicher befestigt.Gleiches Lastniveau wie mit Injektionsmörtel – aber ohne Bohrlochreinigung.Besonders schnelle Aushärtung. Dies reduziert vor allem bei Serienmontagen die Wartezeit.Höchste Lastwerte in gerissenem Beton. Dadurch werden weniger Befestigungspunkte notwendig.Vorportionierte Menge besonders wirtschaftlich bei Einzelbefestigungen. Dies reduziert die Montagezeit und senkt Kosten.ETA-Zulassung für gerissenen Beton.G9Die vorportionierte Reaktionspatrone FHB II-P kann im ungereinigten Bohrloch verwendet werden und ist somit die wirtschaftliche und schnelle Lösung.Zudem eignet sie sich optimal für Einzelanwendungen oder unter Wasser.Die spezielle Rezeptur der FHB II-PF HIGH SPEED Patrone sorgt für eine besonders schnelle Aushärtung und damit große Zeitersparnis.Die Reaktionspatronen FHB II-P und FHB II-PF HIGH SPEED sind für die Vorsteckmontage geeignet.Bei Verwendung der Reaktionspatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS verwenden.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Der styrolfreie Vinylester-Mörtel dichtet das Bohrloch vollständig ab.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen

Der fischer Innengewindeanker FIS IG ist eine Systemkomponente für oberflächenbündige Befestigungen in Holz. Das metrische Innengewinde in den Gewindegrößen M8 bis M20 ermöglicht die Verwendung handelsüblicher metrischer Schrauben oder Ankerstangen. Der Innengewindeanker kann oberflächenbündig demontiert und der Befestigungspunkt somit wiederverwendet werden. Damit ist der FIS IG besonders geeignet für die Endmontage vorgefertigter Bauteile auf der Baustelle. Dieses Verfahren ermöglicht zudem einen sicheren Transport, da keine überstehende Ankerstangen montiert sind, die sich verbiegen könnten.Oberflächenbündige Befestigung sowie Demontage in HolzVorgefertigte Bauteile zur einfachen Montage auf der BaustelleVerwendung im Innen- und AußenbereichG9Der Innengewindeanker ist in Kombination mit dem Injektionsmörtel FIS EM Plus gemäß abG und ETA für Verankerungen in Holz zugelassen.Das Sortiment aus galvanisch verzinkten sowie Edelstahlvarianten in den Innengewindegrößen M8 – M20 (Außendurchmesser M12 – M30) ermöglicht eine flexible Anwendung im Innen- und Außenbereich.Der oberflächenbündige Abschluss der Innengewindelösung ermöglicht einen sicheren Bauteiltransport ohne überstehende Ankerstangen zu verbiegen.Die empfohlenen Zentrierclips fischer DD-E und DD-S erlauben eine ideale Zentrierung der Innengewindeanker im Bohrloch.Der Innengewindeanker FIS IG ermöglicht die oberflächenbündige Demontage und Wiederverwendung des Befestigungspunktes in Holz.Der Innengewindeanker FIS IG ist für die Vorsteckmontage in Holz geeignet.Durch das Anbringen von Zentrierhilfen wie den fischer Zentrierclips DD-E und DD-S wird der Innengewindeanker im Bohrloch zentriert.Das Setzen des Befestigungselementes erfolgt von Hand durch leichtes Eindrehen bis der Anker am Bohrlochmund versenkt ist.geeignet fürBrettschichtholz und Balkenschichtholz aus Fichte (Picea abies), Tanne (Abies alba) und Kiefer (Pinus sylvestris)AnwendungVorgefertigte Bauteile zur Montage auf der BaustelleDemontierbare und temporäre BefestigungenVerankerungen in Holz gemäß nationaler und Europäischer Systemzulassung zum Einkleben in Holz

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Die fischer Ankerstange FIS A ist aus galvanisch verzinktem Stahl der Stahlgüte 5.8 gefertigt. Die Ankerstange ist ein Systembestandteil für die verschiedenen fischer Injektionsmörtel. In Verbindung mit den Injektionsmörteln ist die fischer Ankerstange für alle Untergründe geeignet bzw.zugelassen. Für die maximale Tragkraft des Systems wird eine gründliche Bohrlochreinigung empfohlen. Das System aus galvanisch verzinkter Ankerstange in Verbindung mit fischer Injektionsmörteln ist für Befestigungen in trockenen Innenräumen geeignet bzw. zugelassen.Die universelle Lösung für verschiedene fischer Injektionsmörtel. Für ein überschaubares Sortiment und eine vereinfachte Lagerhaltung.In Kombination mit den verschiedenen fischer Injektionsmörteln zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Optimale Lastanpassung durch variable Verankerungstiefe. Dies reduziert Montage- und Materialkosten.G9Die Ankerstange FIS A kann mit nahezu allen fischer Injektionsmörteln (nicht mit Highbond-Spezialmörtel FIS HB) eingesetzt und je nach Anforderung individuell ausgewählt werden. Dadurch wird ein breites Anwendungsspektrum ermöglicht.Das breite Sortiment an zugelassenen Ankerstangen FIS A von M6 bis M30 eröffnet variable Einsatzmöglichkeiten.Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.Die Ankerstange FIS A ist für Vorsteck- und Durchsteckmontage geeignet.Die Ankerstange FIS A wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürDie Ankerstange FIS A ist in Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM Plus, FIS EB II, FIS V Plus, FIS VL und FIS V Zero.

Der fischer Schwerlastanker TA M-S ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Kunststoffkappe schützt das Gewinde vor Verschmutzung. Dieses bleibt dadurch gängig. Der Schwerlastanker ist ideal für die Befestigung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton.Einfache Montage durch geringe Setzenergie.Geringe Achs- und Randabstände durch gleichmäßige Lasteinleitung.Oberflächenbündige Montage durch lösbare Schraubverbindungen.ETA-Zulassung für ungerissenen Beton.G9Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M sehr flexibel verwendet werden.Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.Die rote Kunststoffkappe schützt vor Verschmutzung des Gewindes und sichert so dessen Gängigkeit.Der TAM ist geeignet für die Vorsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Für eine korrekte Montage muss sich der Vorsteckanker TA M am Anbauteil abstützen können oder die Gewindestange gekontert sein.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenHandläufeKonsolenLeiternKabeltrassenMaschinenTreppenToreFassadenAbstandskonstruktionen

Die fischer Injektions-Waschtischbefestigung FIS W ist ein Komplettset zur Befestigung eines Waschtischs in Lochstein-Mauerwerk. Für die Montage wird nur noch der fischer Hochleistungsmörtel FIS V Plus benötigt. Die Ankerhülse wird dazu in das Bohrloch gesteckt und vom Grund der Ankerhülse mit fischer Injektionsmörtel verfüllt. Beim Einstecken der Ankerstange wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Damit hält der Waschtisch sicher auch in Lochstein.Hält sicher auch in Lochstein-Mauerwerk.Komplettset mit Gewindestange, Ankerhülse, Bundhülse und Sechskantmutter.Abgestimmte Komponenten.G9Die Gewindestange FIS GS ist die wirtschaftliche Lösung für Anwendungen mit Injektionsmörteln, bei denen keine Zulassung benötigt wird.Die Gewindestange FIS GS ist für Vorsteck- und Durchsteckmontage geeignet.Die Gewindestange FIS GS wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürJe nach verwendetem Injektionsmörtel BetonKalksandlochsteinKalksandvollsteinVollziegelHochlochziegelHohlblock aus LeichtbetonHohlblock aus BetonPorenbetonsteine und -blöckeBlöcke aus Voll- und LeichtbetonVollbims und andere VollbaustoffeBimshohlstegdielenHohlkörperdecken und andere LochsteineAnwendungVerankerungen mit Injektionsmörteln ohne Zulassung

Die fischer Highbond-Ankerstange FHB II-A S R ist aus nicht rostendem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden Fassaden, Geländer und Stahlkonstruktionen im Außenbereich sicher befestigt.Reduzierte Verankerungstiefe verringert den Aufwand beim Bohren und Montieren. Dies spart Kosten.Durchsteckmontage ohne Hilfsmittel. Dies spart Zeit.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Die reduzierte Verankerungstiefe der FHB II-A S verringert den Bohr- und Montageaufwand. Zusätzlich erspart die Kombination mit der Patrone FHB II-P/-PF die Bohrlochreinigung und ermöglicht somit eine besonders wirtschaftliche und zeitsparende Befestigung.Bei der Ankerstange FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser. Das ermöglicht die Durchsteckmontage ohne Hilfsmittel und reduziert den Mörtelverbrauch.Die Konengeometrie der Ankerstangen FHB II-A S ist optimiert für kleine Achs- und Randabstände in gerissenem Beton sowie dünne Betonbauteile. Dadurch ist sie für ein breites Anwendungsfeld geeignet.Die Ankerstange FHB II-A S ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Der FHB II-A S ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser, ähnlich einem Bolzenanker.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeeignet für:FassadenTreppenStahlkonsolenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen Optimal geeignet für:Durchsteckmontage

Der fischer Verblendsanieranker VBS-M ist ein mechanisches System zur nachträglichen bauaufsichtlich zugelassenen Befestigung von Verblendmauerwerk mit und ohne Luftschicht. Das System besteht aus einer Kunststoffhülse mit einer zweifachen Spreizzone und einer Schraube aus galvanisch verzinktem Stahl. Der VBS-M wird in der zeitsparenden Durchsteckmontage in der Tragschale und im Verblendmauerwerk gesetzt. Die zwei Spreizzonen des Dübels schaffen in der Tragschale und in der Vorschale eine sichere Befestigung. Denn erst wenn der Dübel in der Tragschale greift, wird dieser im Verblendmauerwerk fixiert. Der fischer Verblendsanieranker VBS-M ist vor allem für die schnelle Verblendsanierung von zweischaligem Mauerwerk geeignet, auf das nachträglich ein Wärmedämmverbundsystem angebracht wird.Hohe Flexibilität durch zugelassene Befestigung in den Fugen und im Verblendmauerwerk.Wirtschaftliche Montage durch geringe Verankerungstiefe.Versenkte oder oberflächenbündige Montage durch kleinen Dübelrand und kleinem Schraubenkopf möglich.Unsichtbare Montage durch spätere Verfugung des Bohrloches.Keine Frost- und Korrosionsschäden durch Wasserabtropfwendel.G9Die zugelassene Befestigung im Stein und in der Fuge ab 50 mm Verblendmauerwerk sorgt für ein hohes Maß an Flexibilität und Sicherheit.Die Anwendung in der Fuge und eine geringe Verankerungstiefe von nur 50 mm erlauben eine schnelle und wirtschaftliche Montage.Eine oberflächenbündige bzw. tiefer gesetzte Montage ist durch den kleinen Dübelrand und den kleinen Schraubenkopf möglich.Das Bohrloch kann nachträglich verfugt werden und ist somit in der Fassade nicht mehr sichtbar.Eine Wasserabtropfwendel verhindert das Ablaufen von Kondenswasser in die Tragschale und schützt somit vor Frostschäden und ggf. Korrosionsschäden.Der Verblendsanieranker VBS-M wird in Durchsteckmontage in der Tragschale und im Verblendmauerwerk gesetzt.Gemäß Zulassung ist keine Bohrlochreinigung notwendig.Die zwei Spreizzonen des Dübels in der Tragschale und im Verblendmauerwerk sorgen für eine sichere Verbindung.Erst wenn der Dübel in der Tragschale greift, erfolgt die Fixierung im Verblendmauerwerk. Dies sorgt für eine optimale Montagesicherheit.geeignet fürVerblendmauerwerk mit und ohne LuftschichtAnwendungAnwendung vor allem dort, wo nach der Verblendsanierung ein Wärmedämmverbundsystem aufgebracht wird.Nachträgliche Sanierung von zweischaligem Mauerwerk gemäß Zulassung Z-21.2-1956.

Die fischer Ankerstange FIS A ist aus galvanisch verzinktem Stahl der Stahlgüte 5.8 gefertigt. Die Ankerstange ist ein Systembestandteil für die verschiedenen fischer Injektionsmörtel. In Verbindung mit den Injektionsmörteln ist die fischer Ankerstange für alle Untergründe geeignet bzw.zugelassen. Für die maximale Tragkraft des Systems wird eine gründliche Bohrlochreinigung empfohlen. Das System aus galvanisch verzinkter Ankerstange in Verbindung mit fischer Injektionsmörteln ist für Befestigungen in trockenen Innenräumen geeignet bzw. zugelassen.Die universelle Lösung für verschiedene fischer Injektionsmörtel. Für ein überschaubares Sortiment und eine vereinfachte Lagerhaltung.In Kombination mit den verschiedenen fischer Injektionsmörteln zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Optimale Lastanpassung durch variable Verankerungstiefe. Dies reduziert Montage- und Materialkosten.G9Die Ankerstange FIS A kann mit nahezu allen fischer Injektionsmörteln (nicht mit Highbond-Spezialmörtel FIS HB) eingesetzt und je nach Anforderung individuell ausgewählt werden. Dadurch wird ein breites Anwendungsspektrum ermöglicht.Das breite Sortiment an zugelassenen Ankerstangen FIS A von M6 bis M30 eröffnet variable Einsatzmöglichkeiten.Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.Die Ankerstange FIS A ist für Vorsteck- und Durchsteckmontage geeignet.Die Ankerstange FIS A wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürDie Ankerstange FIS A ist in Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM Plus, FIS EB II, FIS V Plus, FIS VL und FIS V Zero.
