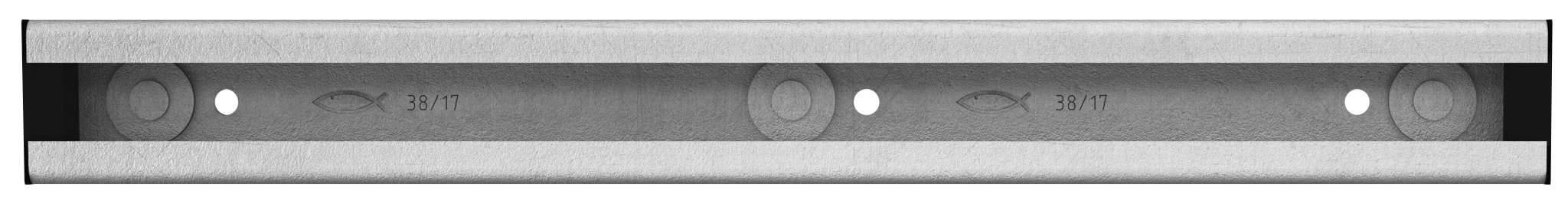

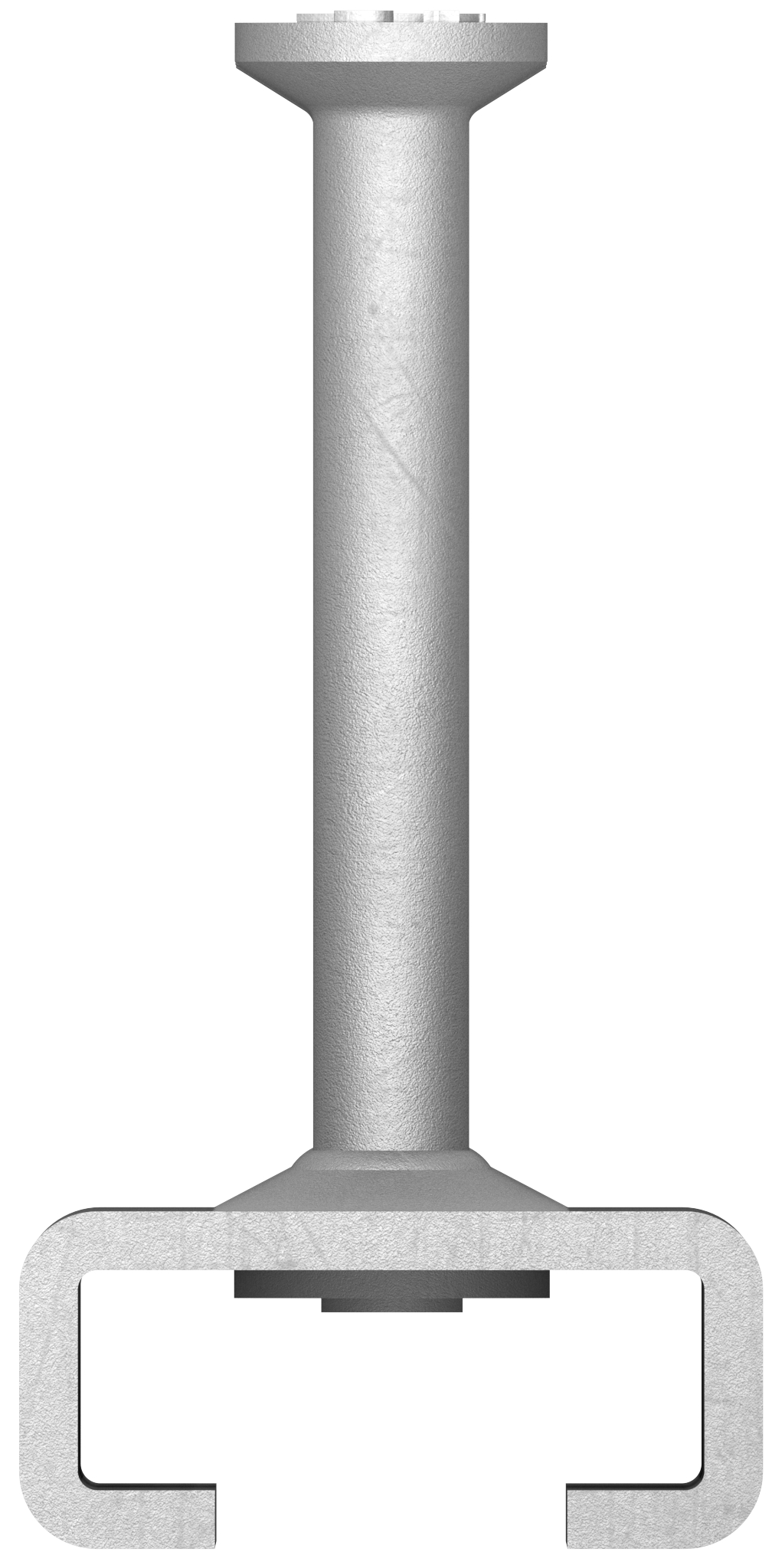

fischer Ankerschiene FES-C-38/17-200-HDG
Abbildung ähnlich
Kaltgeformte Ankerschiene. Stark und sicher.
Produktnummer:
356662_552557
Hersteller:
FISCHER
EAN:
4048962360325
Produktnummer:
356662_552557
fischer Ankerschiene FES-C-38/17-200-HDG
Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.
- Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.
- Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.
- Geeignet für Anwendungen in gerissenem und ungerissenem Beton.
- Dauerhaft justierbare Befestigungslösung.
G9
- Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.
- Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.
- Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.
- Geeignet für Anwendungen in gerissenem und ungerissenem Beton.
- Dauerhaft justierbare Befestigungslösung.
- Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.
geeignet für
- Beton C12/15 bis C90/105, gerissen und ungerissen
Anwendung

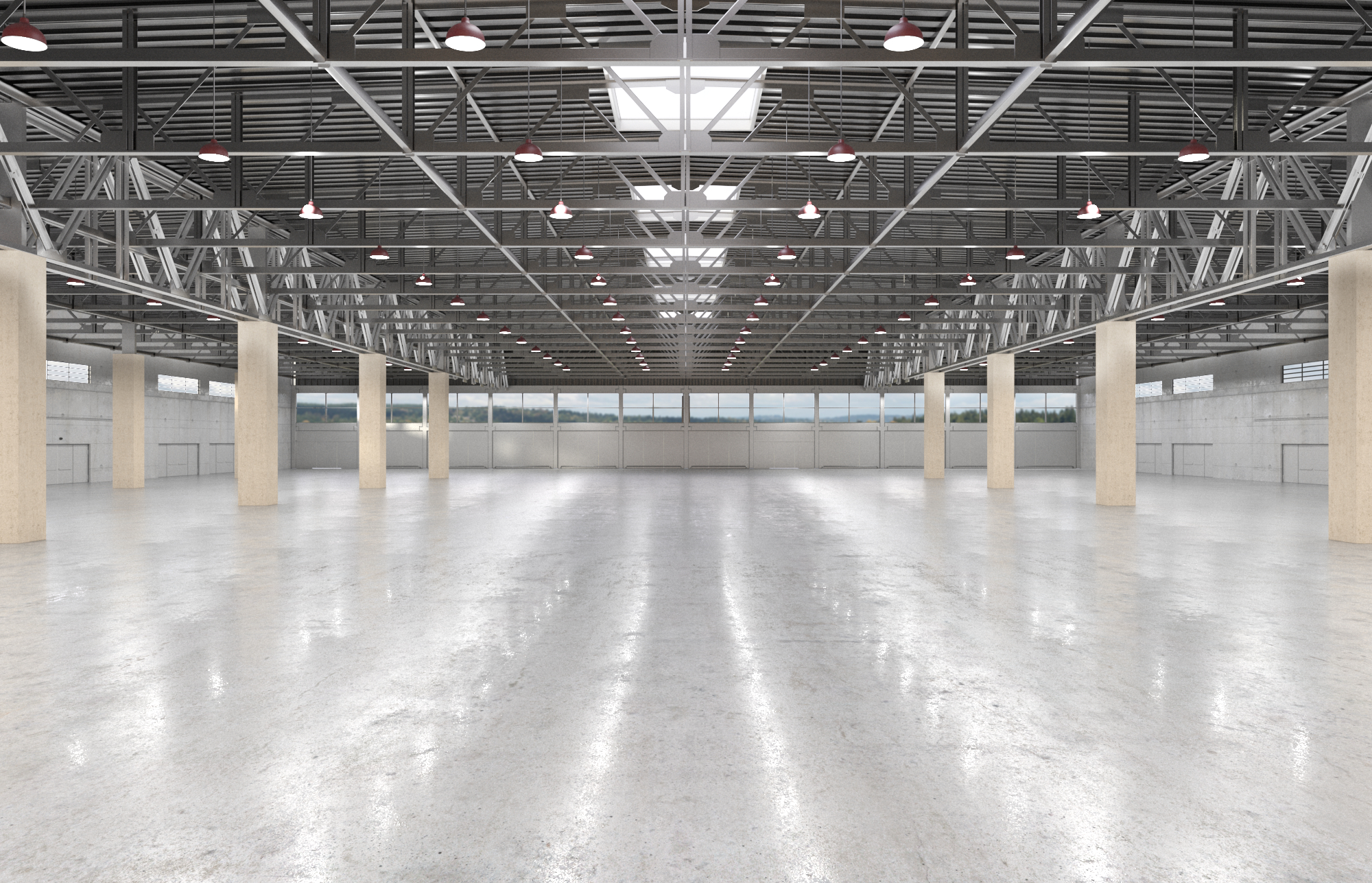

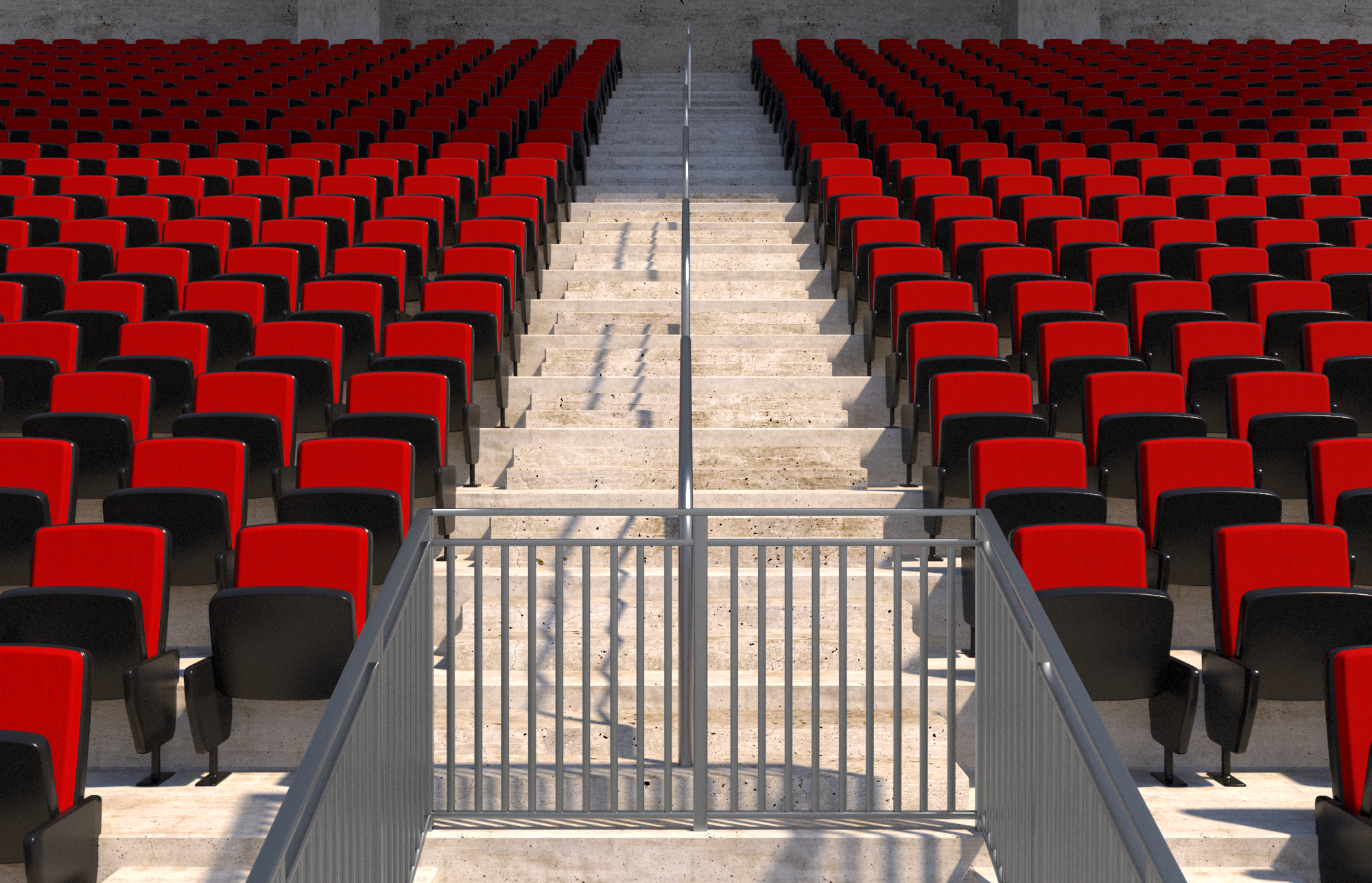

- Geeignet für alle Arten von Gebäuden oder Strukturen
- Fassaden
- Vorgefertigte Elemente
- Eisenbahnen
- U-Bahn-Tunnel und Bahnhöfe
- Industrielle Anwendungen
Eigenschaften "fischer Ankerschiene FES-C-38/17-200-HDG"
| Abbrechbar: | Nein |
|---|---|
| Ankerabstand: | 150 mm |
| Ankerlänge: | 60.8 mm |
| Anzahl Anker: | 2 Stück |
| Ausführung (etim): | Einfachprofil |
| Beschichtung: | feuerverzinkt |
| Breite: | 40,00 mm |
| Breite_y: | 38 mm |
| Effektive Verankerungstiefe: | 76 mm |
| Gesamte Verankerungstiefe: | 78.1 mm |
| Gewicht: | 435,00 gr |
| Gewinde: | M10-M16 |
| Höhe: | 85,00 mm |
| Höhe_y: | 17.3 mm |
| Länge: | 200,00 mm |
| Länge_y: | 200 mm |
| Material: | Feuerverzinkter Stahl |
| Mindestdicke Beton: | 100 mm |
| Profi / DIY: | Profi |
| Profil: | 38/17 |
| Profilart: | U-Profil |
| Stärke: | 3 mm |
| Stück pro Umkarton: | 45 Stück |
| Typ: | Rundanker |
| Typbezeichnung: | Ankerschiene |
| Verzahnt: | Nein |
| Volumen: | 680,00 cm³ |
| Werkstoffgüte: | sonstige |
| passend zu: | FBC-38/17, M10-M16 |
| Öffnung der Schiene: | 18 mm |
| Überhang: | 25 mm |
