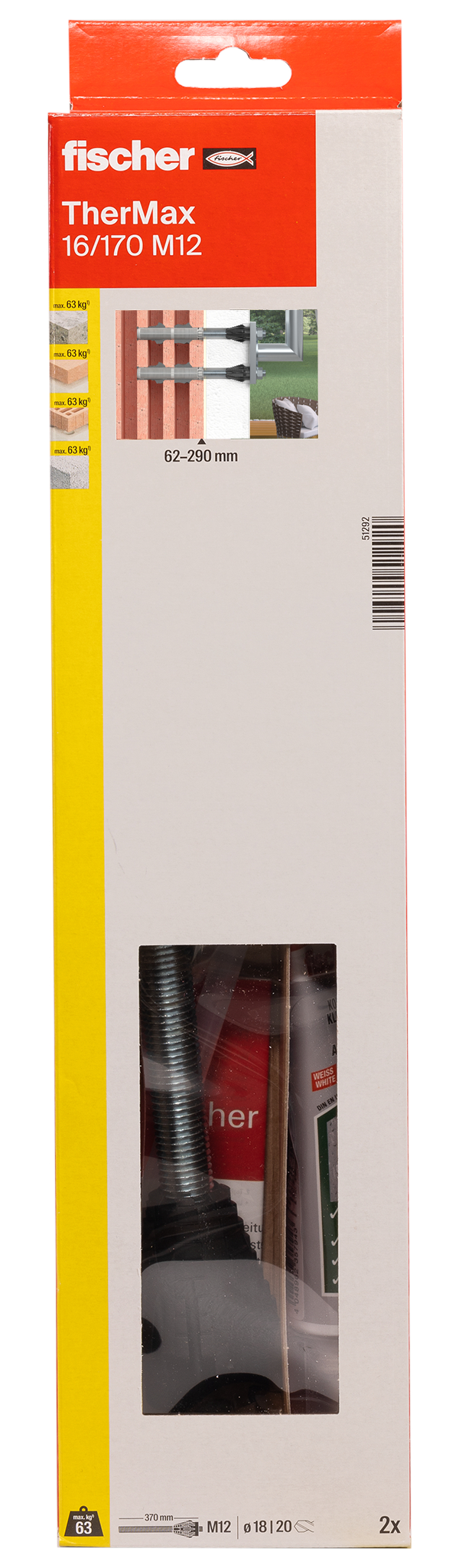

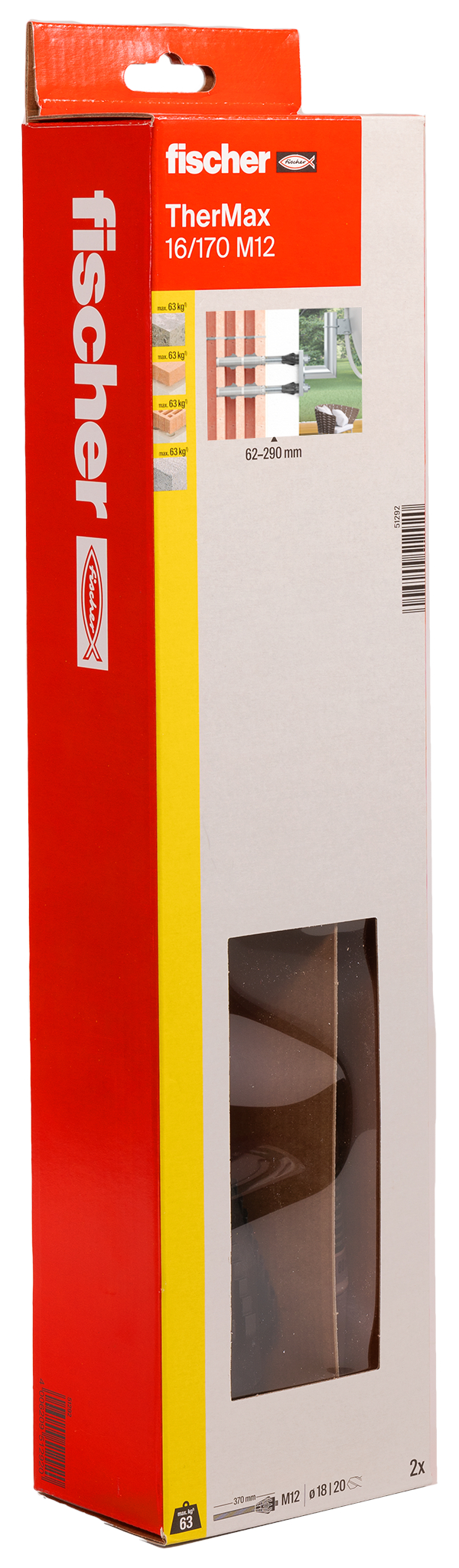

fischer Abstandsmontagesystem 16/170 M12 gvz
57,57 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Abstandsmontagesystem 16/170 M12 gvz
- Keine Wärmebrücke durch Anti-Kälte-Konus.
- Aufnahme von hohen Lasten durch spreizdruckfreie Verankerung.
- Montage ohne Setzwerkzeug. Das spart Zeit.
- Selbstfräsender Kunststoffkonus.
- Exakte Justierung des Anbauteils ohne Druckstellen und Beschädigung des WDVS.
G9
- Das Abstandsmontagesystem ist in Kombination mit den Injektionsmörteln FIS EM Plus, FIS V, FIS SB und FIS Green für hohe Lasten in einer Vielzahl von Baustoffen zugelassen. Dies ermöglicht eine sichere Befestigung.
- Mit nur einem TherMax können Nutzlängen von 62 bis 290 mm abgedeckt werden.
- Der Kunststoffkonus unterbricht die Wärmebrücke zwischen dem Anbauteil sowie der inneren Befestigung und bietet eine energetisch optimierte Befestigung.
- Der glasfaserverstärkte Kunststoffkonus fräst sich formschlüssig in das WDVS und ermöglicht dadurch eine einfache, schnelle und justierbare Montage ohne Sonderwerkzeuge.
- Der TherMax 16 ist geeignet für die Vorsteckmontage.
- Der selbstschneidende, glasfaserverstärkte Konus fräst sich bei der Montage direkt durch den Putz in den Dämmstoff.
- Der Anti-Kälte-Konus unterbricht die Wärmebrücke zuverlässig.
- Bei einem widerstandsfähigen Putz (z. B. dicker Zementputz) empfiehlt sich zum Auffräsen die Verwendung der beigefügten TherMax Fräsklinge.
- Durch das Versiegeln des Ringspaltes mit dem Kleb- und Dichtstoff Multi MS oder KD oder dem Konstruktionsklebedichtstoff DKM wird die Fassade in der Putzebene abgedichtet.
geeignet für
Zugelassen für:- Beton, gerissen und ungerissen
- Hochlochziegel
- Hohlblock aus Leichtbeton
- Kalksandlochstein
- Kalksandvollstein
- Vollziegel
- Porenbeton
Anwendung
Zur thermisch getrennten Befestigung von:- Markisen
- Vordächern
- Französischen Balkongeländern
- Klimageräten
- Satelliten-Anlagen
| Antrieb: | Sechskant |
|---|---|
| Anwendung: | Französische Balkongeländer |
| Baustoff: | Beton |
| Breite: | 100,00 mm |
| Dicke der Wärmedämmung: | 60 - 295 mm |
| Dübellänge: | 375 mm |
| Gewicht: | 1400,00 gr |
| Gewinde: | M12 |
| Gewindemaß in mm: | 12 mm |
| Höhe: | 440,00 mm |

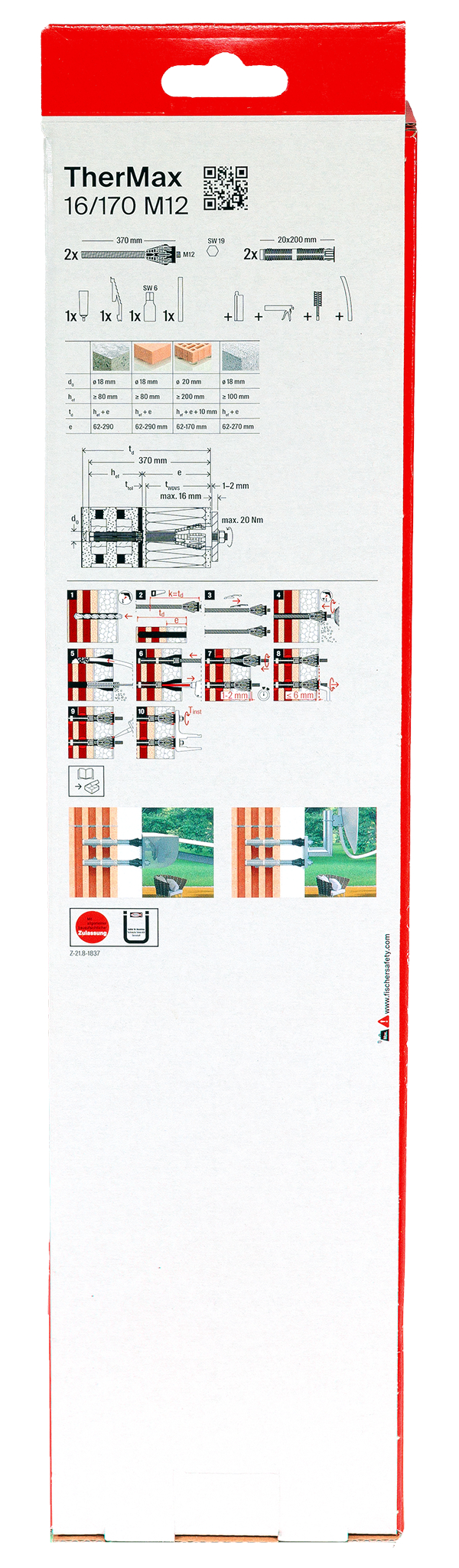

| Inhalt: | 2 x TherMax M16 - 2 x Siebhülsen 20 x 200 - 1 x Bit - 1 x Fräsklinge - 1 x Verlängerungsschlauch für Auspressspitze - 1 x Dichtkleber 80 ml - 1 x Montageanleitung |
| Kollektion: | TherMax |
| Kopfform: | Gewindeende |
| Länge: | 70,00 mm |
| Länge_y: | 360 mm |
| Material: | Galvanisch verzinkter Stahl |
| Mit Abdeckkappe: | Nein |
| Mit Mutter: | Ja |
| Mit Unterlegscheibe: | Ja |
| Oberflächenschutz: | verzinkt |
| Profi / DIY: | DIY |
| Prüfzeichen: | ETA - Europäisch Technische Bewertung |
| Typbezeichnung: | Abstandsmontagesystem |
| Umgebung: | Feuchtraum / Außenbereich |
| Verpackungsvariante: | Faltschachtel |
| Volumen: | 3080,00 cm³ |
| Werkstoff (ETIM): | Stahl |
| Zulassung: | Gerissener Beton (ETA Option 1) |
