Dr.-Ros.6501 23,5 DU ER VA ER Schildst.9mm rd.rd.OGRO

· rechtwinklig gebogener, u-förmiger Halter · geradlinig und funktional in einer einfachen und zeitlosen Formensprache gestaltet · diebstahlgeschützt durch verdeckte Verschraubung · leicht zu reinigen · 160 mm breit, 120 mm hoch, Stange 20 mm im Durchmesser · aus hochwertigem Polyamid in den HEWI Farben Artikel: HEWI 477.21.100 Weitere technische Eigenschaften: · Modell: 477.21.100 95

ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · Drücker-Modell 1023, wurde von Johannes Potente nach der Vorlage der "Ulmer Klinke" geschaffen und ist seit jeher eine Alternative zu den gängigen U-Furm-Modellen · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0802 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

für Abschlusstüren · Stahl-Unterkonstruktion im Außen- und Aluminium-Unterkonstruktion im Innenschild · mit Rückholfederpaket · innen: loser Türgriff, Schnellstift-Verbindung (mit HOPPE-FDW-Vollstift, abgesetzter Stift bei Variante 10 mm) · sichtbare Verschraubung · PZ · DIN links / rechts verwendbar · Widerstandsklasse ES 1 Weitere technische Eigenschaften: · Schildstärke: 12 mm · Abdeckung: ohne Zylinderabdeckung · Breite: 54mm · Länge: 250mm · Ergänzung: abgesetzter Vierkant

gekröpft · kombinierbar mit allen Drückerrosetten aus dem OGRO-Baukastensystem · DIN links/rechts - Lieferung ohne Rosetten - Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Norm: DIN 1906 · Drückertiefe: 67mm · Drückerlänge: 167mm

Umschaltfunktion B · für einflügelige Rahmentüren · Ausführung APB (von außen wahlweise dauerhaft begehbar oder verschlossen) Schlosskasten aus Stahl oben und unten geschlossen · durchgehende Beschlagbohrung oberhalb der Schlossnuss · Späneschutzhülsen · 1-tourig mit stabilem Riegel · Riegelausschluss 21 mm · DIN links und rechts einwärts/auswärts beachten · vorgerichtet für Profilzylinder · Entfernung 92 mm · 9 mm geteilte Schlossnuss · Falle mit Geräuschdämpfung · Riegel vernickelt · Edelstahl-Stulp auf Mitte · Stulplänge 245 mm · käntig · Hinterdornmaß 15 mm · Klassifizierungsschlüssel nach EN 12 209 vorhanden · geprüft und zertifiziert nach DIN 1125 und EN 179 gem. Konformitätszeugnis Weitere technische Eigenschaften: · Riegelausschluss: 21mm · Schlossriegel: 1-tourig · Norm: DIN 18251-2 · Hinterdornmaß: 15mm · Schlosskasten: oben und unten geschlossen · Riegel: vernickelt

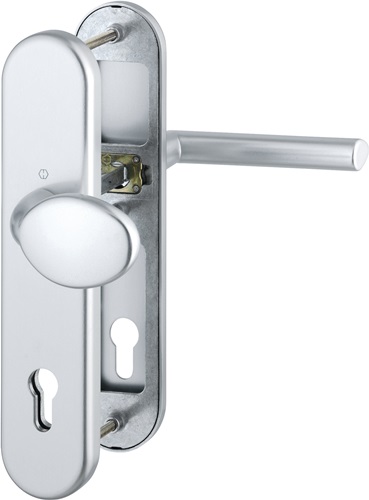

für Abschlusstüren · geprüft nach DIN 18257 · Unterkonstruktion: außen Stahl, innen Aluminium, Stütznocken · mit Rückholfeder-Paket · Wechselgarnituren mit gekröpftem Knopf · feststehend (ummontierbar) · mit Schnellstift-Verbindung · hochfeste, verdeckte Verschraubung · PZ · einschließlich Befestigungsmaterial M 6 · DIN links / rechts · Widerstandsklasse ES 1 Weitere technische Eigenschaften: · Schildstärke: 12 mm · Abdeckung: ohne Zylinderabdeckung · Breite: 54mm · Länge: 250mm · Ergänzung: abgesetzter Vierkant

Klasse 4 nach EN 1906 · Edelstahl · fest/drehbar mit Rückholfeder · Metall-Unterkonstruktion · Türdrücker fest / drehbar gelagert auf Metall · Kunststoff-Unterkonstruktion für optimale Absorbierung axialer und radialer Kräfte bei vielbegangenen Türen · modernes Rosettendesign, unsichtbar verschraubt Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Profilstift

mit Schnellstift-Verbindung · für Türstärke 37 - 47 mm · auch für Rosetten mit Rückholfeder-Paket einsetzbar · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Schnellstift

Türgriff auf rechteckigem Schild · aus einer Zinklegierung und Aluminium gefertigt · mit PVD-Beschichtung aus Messing, die dem Türgriff ein glänzendes Aussehen verleiht, dadurch weniger anfällig für Korrosion · entstammt der Bewegung der 1930er Jahre, die von Bauhaus und Jugendstil geprägt war · verfügt über Schraublöcher · Schild ist federbelastet, so dass der Türgriff nach Gebrauch wieder in seine waagerechte Position zurückspringt · für Türstärke 38-42 mm · Lieferung paarweise inklusive Befestigungsmaterial Weitere technische Eigenschaften: · Gebrauchskategorie: 3 · Ergänzung: D/D · Drückertiefe: 72mm

Schlüsselrosettenpaar · Polyamid durchgängig eingefärbt · DIN links und DIN rechts verwendbar · Verdeckte, lockerungssichere Verschraubung mit 5 mm Spaxschrauben sowie in das Türblatt eintauchenden Stützzapfen · Rosetten-Abdeck-Kappe, rund, Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke · für TS 38,1 - 48,0 mm · Edition matt Weitere technische Eigenschaften: · Farb-Nr.: 99 · Zylinderabdeckung: ohne ZA

Zimmergarnitur · in R-Technik nach DIN 18255 und DIN EN 1906 aus mattem Polyamid, bestehend aus: Türdrücker 162.21PBR, Durchmesser 21,3 mm und Rundrosetten 305.21PBR und 306.23PB · Gebrauchskategorie: Klasse 4 mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen! Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

ASL® –Standardlagerung EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1076, ist auch als Frankfurter Modell bekannt · vorgerichtet · Vierkant 8mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 23 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur, mit Vierkantstift 8 mm · Drückerlänge 150 mm · Wechselgarnitur Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: R-Technik

Edelstahl matt · Anschlag DIN links / rechts

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 23 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Lochung PZ Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273 · Drückergarnitur · Drückerlänge 150 mm Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/D · Vierkant: 9mm

Komplettset mit Schloss, Bändern und Hülsen – ohne Drücker Glastürschloss STUDIO Classic mit rechteckigem Kappenende · für 8 mm Glasdicke und 24 mm Falztiefe bzw. für 10 mm Glasdicke und 26 mm Falztiefe · DIN links / rechts verwendbar · Material Aluminium · für ESG 8 bzw. 10 mm · max. Türflügelgewicht: 60 kg / 80 kg (OFFICE Bänder) · Schlosskasten Abmessungen (BxHxT): 165x65x37 mm · Schloss nach DIN 18 251, Klasse 3 (200.000 Betätigungen der Fallenfunktion und 50.000 Betätigungen des Riegels, bei fest montiertem Beschlag nach DIN 18 257 · Einsatzbereich für 1-/2-flügelige Anlagen oder Anlagen mit Seitenteil · mit Drückerführung · ohne Drücker Glastürbänder STUDIO Classic mit rechteckigem Bandende · max. 60 kg Flügelgewicht und max. 1000 mm Flügelbreite · Material Aluminium · für ESG 8 mm Glasdicke und 24 mm Falztiefe bzw. für 10 mm Glasdicke und 26 mm Falztiefe · Band Abmessungen (BxH) 131x43 mm · mit Hülse · 2-teilig Weitere technische Eigenschaften: · Material: Leichtmetall · Anschlagrichtung: DIN links/rechts · max. Türgewicht: 45kg · Glasart: ESG · Glasstärke: 8/10mm

aus Edelstahl · Durchmesser 32 mm · Außenseite 4,5 mm hoch · Innenseite 3 mm hoch · Ausführung mit Notöffnung mittels Münze und wahlweise mit bzw. ohne Schauscheibe (Anzeige rot/grün) auf der Außenseite Weitere technische Eigenschaften: · Farb-Nr.: XA

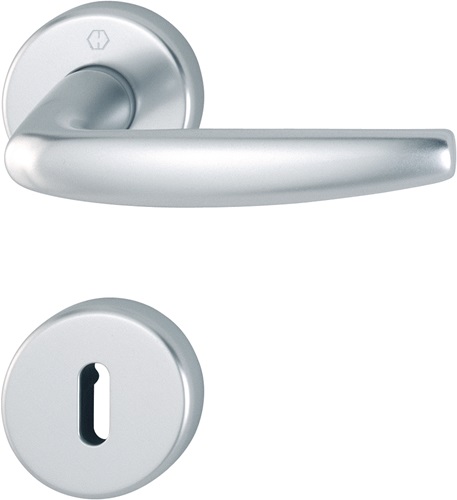

Rosetten-Türgriff-Garnitur mit Schlüsselrosetten für Innentüren · 8 mm Vierkantstift · Lagerung: Türgriffe lose, Rückholfedern rechts/links verwendbar, wartungsfreie Gleitlager · Verbindung: HOPPE-Profilvollstift (Stift-/Lochteil) · Unterkonstruktion: Kunststoff, Stütznocken · Befestigung: verdeckt, durchgehend, wechselseitig, Mehrzweckschrauben Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Profilstift

Innentür-Rosetten-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit 8 mm Schnellstift-Verbindung (mit Vollstift) · Griff- und Schlüsselrosetten mit Kunststoff-Unterkonstruktion · Rückholfeder und Stütznocken · verdeckte, durchgehende Verschraubung mit selbstschneidenden Gewindeschrauben · DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

Drückerrosetten (6501) unsichtbar verschraubt · rund · Ausführung: Einzelrosette (DU = mit Durchgangsbohrung) oder Rosetten-Paar · für Vollblatt-Türen · Drückerpaar mit Hochhaltefeder · kombinierbar mit allen Türdrückerlochteilen aus dem OGRO-Baukastensystem Weitere technische Eigenschaften: · Farb-Nr.: ER
