Mit dieser universellen Schachtversetzzange SVZ-UNI wird der Transport und das Versetzen von Schachtelementen enorm rationalisiert.
Speziell geeignet für Schachtunterteile, Schachtringe (ab Bauhöhe 500 mm) und Konen mit einem Innendurchmesser von:SVZ-UNI: 625/700/800/1.000/1.050/1.200/1.250/1.350/1.500 mm.
Weitere Detailinformationen
Mit zusätzlicher Aufhängungsposition für ein waagerechteres Hängen der Konen.Kein zusätzlicher Bediener nötig, da der Maschinenführer das Greifen und Lösen mit einer seitlichen Bewegung des Huborgans „schaltet“. Die Einstellung auf die unterschiedlichen Nennweiten erfolgt mit wenigen Handgriffen über Steckbolzen. Eine Umstellung beim Greifen von Schachtringen und Konen ist nicht notwendig, da die SVZ-UNI über zwei Greiferebenen verfügt.Schnelles und einfaches Handling von Schachtteilen aller Art.Mit hochfestem Kettengehänge und Einhängeöse.Durch galvanische Verzinkung dauerhafter Oberflächenschutz.
Technische Details
Typ: SVZ-UNIBest.Nr.: 54000046Beschreibung: AllgemeinDurchmesser Nennweite: 625-1500 mmEigengewicht: 103 kgTragfähigkeit/WLL: 2500 kg
Robuste fahrbare Aluminium-Treppe, das sichere und mobile Arbeitsmittel für alle Arbeitsbereiche in Anlehnung an die DIN EN ISO 14122.

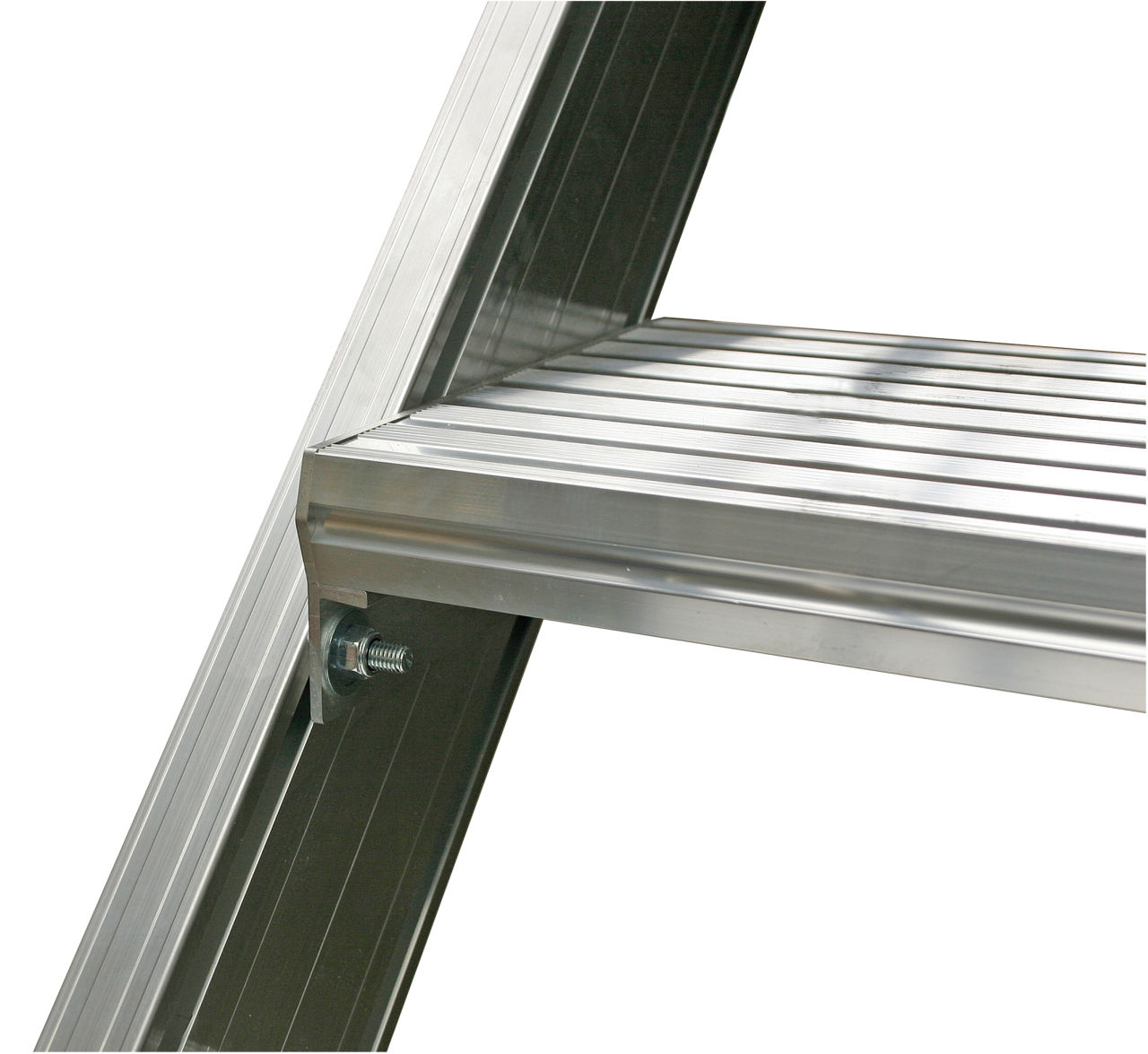

+ Stufenbreite: 600 - 800 - 1000 mm (Stufen Alu gerieft)
+ Stufentiefe: 225 mm bei 45° und 175 mm bei 60° Neigung
+ Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 240 mm bei 45° und 185 mm bei 60° Neigung)
+ Standardplattformtiefe: 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich
+ Lieferung mit beidseitigem Handlauf und umlaufendem 1100 mm hohem Plattformgeländermit Knie- und Fußleiste
+ Handläufe sind bei einer Treppenneigung von 45° mit einer Knieleiste ausgestattet
+ 2 Lenkrollen, Ø 160 mm mit Feststellern am Steigteil und 2 Lenkrollen, Ø 160 mm mit Feststellern am Steig- und Stützteil
+ Stabile Fahrwerkstraverse am Steig- und Stützteil
+ Die Lieferung erfolgt in vormontierten Baugruppen
+ Treppen mit anderem Neigungswinkel, Stufenbreite und Oberfläche als Sonderausführungauf Anfrage möglich
+ *gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4000 mm ein Zwischenpodest erforderlich
Mögliches optionales Zubehör:
+ Sicherungsschranke
+ Sicherungstür
+ Abnehmbare Werkzeugablage
+ Steckbares Geländer
+ Rutschhemmender Handlauf
+ Sicherungskette
+ Stufenkantenmarkierung
+ Zentralbremse(handbetätigt)
+ Rammschutzleisten
+ Verkürzte Traverse (Ballastierung notwendig)
+ Bockrollen am Stützteil
+ ComfortStop
