AMF Drückerrosette 498

Innentür-Rosetten-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit 8 mm Schnellstift-Verbindung (mit Vollstift) · Griff- und Schlüsselrosetten mit Kunststoff-Unterkonstruktion · Rückholfeder und Stütznocken · Lagerung: Türgriffe lose, Rückholfedern rechts/links verwendbar, wartungsfreie Gleitlager · Anschlagrichtung DIN links / rechts · Befestigung: verdeckt, durchgehend, wechselseitig, Mehrzweckschrauben Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

mit Profilstift-Verbindung · Drückerpaare vorgerichtet für Türstärke 27 - 47 mm · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Stabilstift

mit Schnellstift-Verbindung · Drückerpaare vorgerichtet für Türstärken von 37 - 42 mm einsetzbar · auch für Rosetten mit Rückholfeder-Paket einsetzbar · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Schnellstift

5 Stiftzuhaltungen Zylinder aus Messing Standard Knauffärbung KNF=2MV Standard Oberfläche matt vernickelt (OF=MV) Zylindergrundlänge 61 mm (C) - A/B (L=30/30) Standard Schließbartstellung (SST=30°) Kegeliger Zylinderkernkopf mit verstärkter Schlüsselführung Schließbart aus bruchfestem, korrosionsbeständigem Sintermetall Kernstifte aus verschleißfester Sonderbronze Schlüssel mit eckiger Metallreide Lieferbar für Serienschließungen und Schließanlagen · der Knauf befindet sich stets auf der Zylinderinnenseite (B) Weitere technische Eigenschaften: · Material: Messing · Modell: DP06 · Norm: DIN EN 1303/ DIN 18252 · Schließnase: Standard Schließbartstellung (SST=30°)

Klasse 4 nach EN 1906 · Edelstahl · fest/drehbar mit Rückholfeder · Metall-Unterkonstruktion · Türdrücker fest / drehbar gelagert auf Metall · Kunststoff-Unterkonstruktion für optimale Absorbierung axialer und radialer Kräfte bei vielbegangenen Türen · modernes Rosettendesign, unsichtbar verschraubt Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Wechselstift 8mm Gewinde M12

Edelstahl matt · 8 mm Vierkantstift · geprüft nach EN 1906 Klasse 3 · geeignet für DIN links / rechts · Türdrücker lose gelagert in Kunststoff-Unterkonstruktion · montagefreundliches Rosettensystem durch intelligente Vormontage von Cliprosetten und Drückerstiften · beidseitig wirkende Hochhaltefeder, rechts und links verwendbar · getrennte Montage von Rosetten und Drückerpaaren Weitere technische Eigenschaften: · Nockenabstand: 39mm · Befestigungssystem: lose gelagert in Kunststoff-Unterkonstruktion.

für Zimmertüren · Schild innen sichtbar verschraubt · Türgriff mit Profilstift-Verbindung · für Türstärke 37 - 42 mm · Vierkant 8 mm · Entfernung 72 mm Weitere technische Eigenschaften: · Ergänzung: D/K · Drückertiefe: 54mm · Knopf: flach

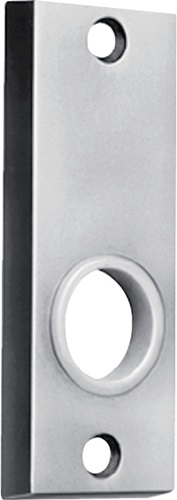

Leichtmetall F1 / silberfarbig · kantige Form · 18 mm Führung · passend für alle Schlosskästen mit 8 mm Nuss · Edelstahl rostfrei Schrauben werden mitgeliefert · Schraubenlochabstand 67 mm · PZ-Kurzschild mit 72 mm Entfernung · Breite 32 mm · Höhe 156 mm · Tiefe 7 mm

Wechselgarnitur 111XAH13.139 in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 · aus Edelstahl · bestehend aus: Knopf Modell 109X aus Edelstahl und Türdrücker Modell 111X... aus Edelstahlrundrohr (1.4301) · Durchmesser 21,3 mm mit 1,5 mm Wandstärke · mit Ansatzführung und Rastnut · mit Gewindestift M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt · der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040 · Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile · die Rastung kann mittels Demontageschlüssel wieder gelöst werden · Rosetten 305.21X... und 306.23X... · Unterkonstruktion 305.21X... in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel-Oberfläche für optimalen Korrosionsschutz · integriertes Hochhaltemodul mit Federunterstützung - DIN links und DIN rechts verwendbar - zur Unterstützung des Schlosses für eine längere Lebensdauer · Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten · verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen · Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke · Oberfläche matt geschliffen · ausgelegt und geprüft für den Objektbereich · Gebrauchskategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm · nach DIN 18273 Weitere technische Eigenschaften: · Lagerung: fest - fest/drehbar · Ergänzung: D/K · Vierkant: 9mm

PZ/BB ovale Form aus Polyamid · für mini · selbstklebend · 32 x 47 mm · nahezu flächenbündig, Schildstärke 1,5 mm · das Fräsmaß im Bereich der Schlüsselrosetten (PZ/BB) darf ein max. Maß von 25 x 40 mm aufweisen WC runde Form aus Polyamid · Ø 32 mm · Ausführung mit Notöffnung Münze ohne Schauscheibe · Schildstärke innen 3 mm / außen 4 mm · das Fräsmaß für die Montage von WC-Rosetten muss ein Nennmaß von 25 mm aufweisen · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 Weitere technische Eigenschaften: · Farb-Nr.: 99

5 Stiftzuhaltungen Zylinder aus Messing Standard Knauffärbung KNF=2MV Standard Oberfläche matt vernickelt (OF=MV) Zylindergrundlänge 61 mm (C) - A/B (L=30/30) Standard Schließbartstellung (SST=30°) Kegeliger Zylinderkernkopf mit verstärkter Schlüsselführung Schließbart aus bruchfestem, korrosionsbeständigem Sintermetall Kernstifte aus verschleißfester Sonderbronze Schlüssel mit eckiger Metallreide Lieferbar für Serienschließungen und Schließanlagen · der Knauf befindet sich stets auf der Zylinderinnenseite (B) Weitere technische Eigenschaften: · Material: Messing · Modell: DP06 · Norm: DIN EN 1303/ DIN 18252 · Schließnase: Standard Schließbartstellung (SST=30°)

Zimmergarnitur mit Schlüsselrosetten · mit flacher Drückerrosette, Abdeck-Kappe aus mattem Polyamid, Türdrücker Modell 162.21PBM in Gehrungsform aus mattem Polyamid mit durchgehendem Stahlkern, Vierkantstift 8 mm, für Österreich 8,5 mm, mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager und einer Polyamid-Gleitlagerbuchse · mit Schlüsselrosette 306PBM, 32 x 47 mm · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde, SW 19, mit einem Ringschlüssel SW 19 · die Montage wird empfohlen an stumpfen wie auch gefälzten Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 23 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Wechselgarnitur vorgerichtet für PZ Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur, mit Vierkantstift 8 mm · Drückerlänge 150 mm · Wechselgarnitur Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: R-Technik

mit Profilstift-Verbindung · für Türstärke 27 - 47 mm · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Stabilstift

mit Schnellstift-Verbindung · Bund: für Lagerung lose · DIN links / rechts

in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 mm · Drückerlänge 138 mm · Drückergarnitur · Entfernung 72 mm Weitere technische Eigenschaften: · Befestigungsart: R-Technik · Vierkant: 8mm · Entfernung: 72mm

L-Form · gerade · mit Drückerstift · Leichtmetall F1/silberfarbig · kantige Form · Führung 18 mm · Vierkant 8 mm · für Kastenbreite 30-50 mm

PZ/BB ovale Form aus Polyamid · für mini · selbstklebend · 32 x 47 mm · nahezu flächenbündig, Schildstärke 1,5 mm · das Fräsmaß im Bereich der Schlüsselrosetten (PZ/BB) darf ein max. Maß von 25 x 40 mm aufweisen WC runde Form aus Polyamid · Ø 32 mm · Ausführung mit Notöffnung Münze ohne Schauscheibe · Schildstärke innen 3 mm / außen 4 mm · das Fräsmaß für die Montage von WC-Rosetten muss ein Nennmaß von 25 mm aufweisen · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 Weitere technische Eigenschaften: · Farb-Nr.: 99 · Detail: Riegelvierkant 8mm

mit Profilstift-Verbindung · für Türstärke 57 - 77 mm · DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Stabilstift

mit Schlüsselrosetten für Innentüren · geprüft nach DIN EN 1906: 37-0140U, Objekt-Garnitur · F9714M schwarz matt · Vierkant 8 mm Lagerung: Türgriffe lose, wartungsfreie Gleitlager Verbindung: Schnellstift mit HOPPE-Vollstift (Stift-/Lochteil) Befestigung: aufsteckbare Griffrosetten mit Stütznocken, aufsteckbare Schlüsselrosetten mit durchgehenden Stütznocken schraubenlose Montage, 2 mm flache Rosetten Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstiftverbindung
