Austauschbare teilsegmentierte kugelförmige Kopierfräswendeschneidplatte für einen Durchmesser von 12mm für eine maximale Schnitttiefe von 10.7mm · FM Geometrie und M8345 PVD Beshcichtung WC-Co Substrat in der ISO-Gruppe P30-P50 zum bearbeiten von Stahl mit Kopierfräsern L2-SZP Weitere technische Eigenschaften: · Schnitttiefe max.: 10,7mm · Schnitttiefe min.: 0,3mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 0,609g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Fräserdesign: ZP · Nettogewicht: 0,609g · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 2,9mm
Scarfing Ringe mit einem Außendurchmesser von 8mm · einem Innendurchmesser von 4mm · 4mm dick und einen Arbeitsradius von 4.6mm für Rohrdurchmesser von 13.5 bis 19mm · 5040 MT-CVD beschichtetes WC-(Ti · Ta · Nb)C-Co Karbit innerhalb des ISO-Substratsbereichs P25-P45 und M25-M35 zum entgraten der Innenseite von Stahl und Edelstahl Rohren und Röhren Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 2,807g · Dicke Wendeschneidplatte - Metrisch: 4mm · Formcode Wendeschneidplatte: P - fünfeckig · Fräserdesign: PSR · Innenkreisdurchmesser - Metrisch: 8mm · Maximaler Rohrinnendurchmesser - Metrisch: 19mm · Minimaler Rohrinnendurchmesser - Metrisch: 13,5mm · Nettogewicht: 2,807g · Profilradius - Metrisch: 4,6mm · Trägerwerkzeugdurchmesser - Metrisch: 4mm · Wendeplattendurchmesser - Metrisch: 8mm
Kurzer 90° fasfräser mit 2 Schneiden · Durchmesser 10mm mit 22mm Schnittlänge und 70mm Gesamtlänge · gemäß DORMER Standard mit einem 10mm Zylinderschaft · VHM mit AlTiN Beschichtung · 40° Helix und 10° Spanwinkel zum Fasfräsen in Stahl und Stahlguss · Ferritischer · Martensitischer und Austenitischer Edelstahl · Gusseisen · Reinaluminium · Aluminiumguss 0 und Kupfer oder Kupferlegierungen und Hochwarmfeste Legierungen Weitere technische Eigenschaften: · Schneidenanzahl: 2 · Schneidstoff: HM
HSS-Co8 · TiCN-beschichtet · DIN 327 D · Typ N · Zweischneider · kurz · Zentrumschnitt · Zylinderschaft mit Mitnahmefläche · rechtsschneidend · zum Fräsen von Werkstoffen mit geringer und mittlerer Festigkeit bis ca. 1000 N/mm² · zum Fräsen von engen und formgenauen Passungen sowie Passfedernuten mit größerer Tiefe Weitere technische Eigenschaften: · Werkstoffeignung Stahl: sehr gut geeignet · Form: D · Werkstoffeignung NE-Metalle: bedingt geeignet · Schaft-Ø: 10mm · Freischliff: 9,5mm · Werkstoffeignung Sonderlegierungen: bedingt geeignet · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet
HSS-Co8 · TiCN-beschichtet · Typ N · Zweischneider · lang · Zentrumschnitt · Zylinderschaft mit Mitnahmefläche · rechtsschneidend · zum Fräsen von Werkstoffen mit geringer und mittlerer Festigkeit bis ca. 1000 N/mm² Weitere technische Eigenschaften: · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: bedingt geeignet · Schaft-Ø: 6mm · Freischliff: 4,9mm · Werkstoffeignung Sonderlegierungen: bedingt geeignet · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet
Einseitige Fräswendeschneidplatte ADMX 1503 · 85° Parallelogram für eine maximale Schnitttiefe von 12mm · mit 0.8mm Eckenradius · eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-M und 21 Geometrie mit verrundeter Schneidkante · 5020 PVD Beschichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P25 -P40 und M20 -M35 zum bearbeiten von Stahl und nichtrostenden Stahl Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 5,2g · Formcode Wendeschneidplatte: A - Parallelogramm 85° eingeschlossener Winkel · Fräserdesign: ADMX 15PR · Nettogewicht: 4,121g · Spanbrecher Herstellerbezeichnung: 21
HSS-Co8 · DIN 844 · Typ W · Dreischneider · lang · Zentrumschnitt · Zylinderschaft mit Mitnahmefläche · rechtsschneidend · 40° Drallwinkel · zum Fräsen von langspanendem Aluminium und NE-Metallen Weitere technische Eigenschaften: · Werkstoffeignung NE-Metalle: sehr gut geeignet · Schaft-Ø: 6mm · Freischliff: -mm
VHM · Universal-Feinstkorn · Werksnorm · Typ W · lang · mit Zylinderschaft nach DIN 6535 HA · 25 ° Drallwinkel · rechtsschneidend · zur Bearbeitung von dünnwandigen Werkstücken, wie Bspw. Profilen, aus NE-Metallen und Kunststoffen, für Aluminium-Legierungen mit einem Siliziumgehalt bis 7 % Weitere technische Eigenschaften: · Werkstoffeignung NE-Metalle: sehr gut geeignet · Drallwinkel: 25°
Kugelförmige Kopierfräswendeschneidplatte mit einem Durchmesser von 16mm für eine maximale Schnitttiefe von 1.6mm · M8330 PVD Beshcichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P20 -P40 und K20 -K40 zum bearbeiten von Stahl und Gusseisen mit Kopierfräsern K2-SRC Weitere technische Eigenschaften: · Schnitttiefe max.: 1,6mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: PVD · Bruttogewicht: 6,883g · Dicke Wendeschneidplatte - Metrisch: 3mm · Formcode Wendeschneidplatte: R - rund · Fräserdesign: RC · Nettogewicht: 6,883g · Spannbohrungsdurchmesser - Metrisch: 5mm · Trägerwerkzeugdurchmesser - Metrisch: 16mm · Wendeplattenlänge - Metrisch: 14mm
HSS-Co8 · DIN 844 · Typ N · Dreischneider · lang · Zentrumschnitt · Zylinderschaft mit Mitnahmefläche · rechtsschneidend · zum Fräsen von Werkstoffen mit geringer und mittlerer Festigkeit bis ca. 800 N/mm² mit unbeschichtetem Werkzeug und 1000 N/mm² mit beschichtetem Werkzeug · Nenn-Ø 9, 11, 13, 15 mm = Toleranz h10, Rest = e8 Weitere technische Eigenschaften: · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: bedingt geeignet · Schaft-Ø: 10mm · Freischliff: 8,5mm · Werkstoffeignung Sonderlegierungen: bedingt geeignet · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet
Einseitige Fräswendeschneidplatte SEEN 1203 mit einem ebenen Spanwinkel · Viereckig für eine maximale Schnitttiefe von 6.5mm · mit eine Indexierungsgenauigkeit gemäß ISO-Toleranzklasse-E mit verrundeter und facettierter Schneidkante · 8215 PVD Beschichtung WC-Co Feinkornsubstrat in den ISO-Gruppen P10 -P20 und K10 -K25 zum bearbeiten von Stahl und Gusseisen Weitere technische Eigenschaften: · Schnitttiefe max.: 6,5mm · Schnitttiefe min.: 1mm · Art der Beschichtung: PVD · Bruttogewicht: 6,12g · Dicke Wendeschneidplatte - Metrisch: 3,18mm · Formcode Wendeschneidplatte: S- Vierkant · Fräserdesign: SEEN · Innenkreisdurchmesser - Metrisch: 12,7mm · m-dimension - Metrisch: 1,6mm · Nettogewicht: 6,12g · Schneidkantenlänge - Metrisch: 12,7mm

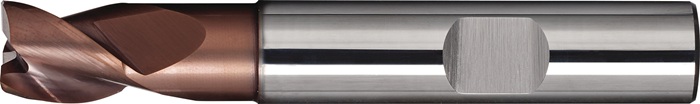

VHM · Universal-Feinstkorn · TiAlN-beschichtet · DIN 6527 K · Typ N · Dreischneider · kurz · 45° Schutzfase · Zentrumschnitt · mit Zylinderschaft nach DIN 6535 HB · ungleiche Steigung · rechtsschneidend · Halsfreischliff · für vibrationsarme Bearbeitung, zum Schruppen und Schlichten geeignet · durch neu entwickelte Geometrie und Beschichtung universell einsetzbar zum Fräsen in Stahl, Stahlguss, Grauguss, Temperguss, Cr-Ni-Stählen, NE-Metallen, Aluminium mit Siliciumanteil und abrasiven Werkstoffen Weitere technische Eigenschaften: · Schutzfase: 0,12mm · Werkstoffeignung Stahl: sehr gut geeignet · Werkstoffeignung NE-Metalle: sehr gut geeignet · Schaft-Ø: 6mm · Freischliff: 5,8mm · Werkstoffeignung Sonderlegierungen: sehr gut geeignet · Schafttoleranz: h6 · Werkstoffeignung INOX: sehr gut geeignet · Werkstoffeignung Guss: sehr gut geeignet
