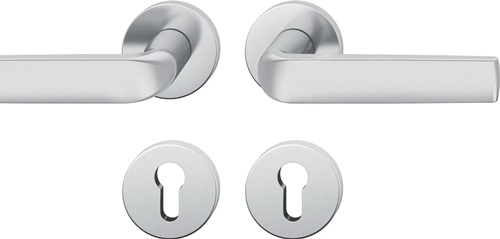

ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1276 · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik
ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · Drücker-Modell 1023, wurde von Johannes Potente nach der Vorlage der "Ulmer Klinke" geschaffen und ist seit jeher eine Alternative zu den gängigen U-Furm-Modellen · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0802 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik
FSB Feuerschutz/Panik Spezialstift aus Stahl, verzinkt · Vierkant 9 x 104 mm · für Schlösser mit geteilter Nuss nach DIN 18273 bei Schlosssitz mittig · bei einem nicht mittig sitzenden Schloss bitte genaue Bestellangaben gem. FSB weiterführenden Informationen · an Brandschutz- und Notausgangstüren dürfen nur geprüfte Beschläge verbaut werden. Darum ist immer der originale Vierkantstift vom Hersteller des Beschlages zu verwenden verwenden! Weitere technische Eigenschaften: · Ausführung: asymmetrisch · Oberfläche: verzinkt
Rahmentür-Kugelknopf gerade, auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · mit 8 mm Lochung (Standard-Vierkant) fest/drehbar gelagert oder M12 mm feststehend · DIN links / rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 50mm · Farb-Nr.: 0105 · Befestigungssystem: verdeckte Verschraubung
ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1267 · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik
runde ASL®-Schlüsselrosetten-Paare Achtung: Lieferung ohne Befestigungsmaterial! (Die, zu Ihrer Kombination passenden, Befestigungssets ASL® finden Sie unter Zubehör am Ende des Kapitels) Weitere technische Eigenschaften: · Farb-Nr.: 0105 · Zylinderabdeckung: ohne ZA · Detail: ASL®

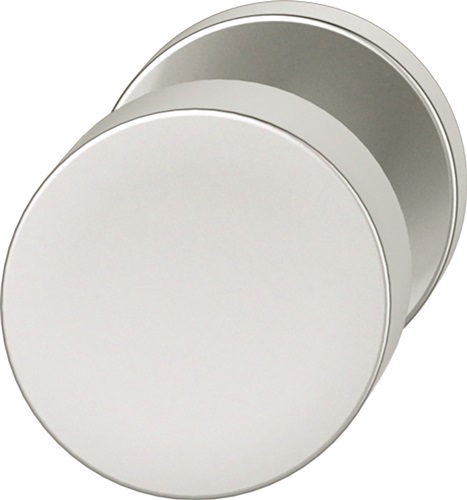

Flachkopf massiv · fest auf Rosette ASL® · Befestigung gegenseitig · Knopf- und Rosetten-Ø 55 mm · im Knopfdrückerhals ist eine M12 Gewindeaufnahme für FSB Wechselstifte · Knopfhöhe 52 mm Weitere technische Eigenschaften: · Knopftiefe: 52mm · Anschlagrichtung: DIN links / rechts · Form: gerade
ASL® –Standardlagerung EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1076, ist auch als Frankfurter Modell bekannt · vorgerichtet · Vierkant 8mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

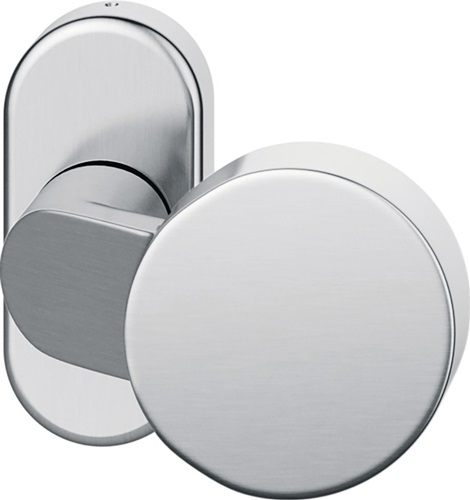

Rahmentür-Knopf schräg, auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · Gewinde M12 mm feststehend · DIN links/rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 55mm · Farb-Nr.: 6204 · Befestigungssystem: verdeckte Verschraubung

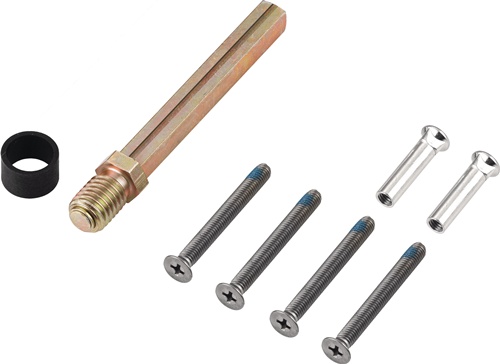

Zubehörset ASL® (Knopf/Griff) · DIN links/rechts · 4 Senkkopfschrauben M5 nach DIN 965 inkl. Gewindesicherung · 2 Hülsenmuttern M5x26 · 1 Gewindestift 6x8 nach DIN 916 · Wechsel-Vollstift m. Rolle 8mm · für alle Wechsel-Garnituren (Knopf/Griff) der FSB-Rosetten-Garnituren (rund + eckig) mit ASL®-Technik

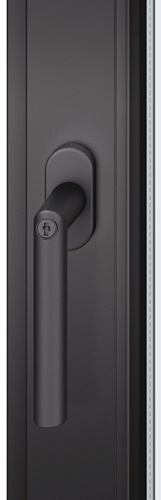

nach DIN EN 13126-3 · annähernd rechteckigen, leicht konisch verlaufenden Handhabe mit flacher Ansicht und leicht gewölbter Innenseite · Grifflänge ca. 135 mm · 4-Punkt-Kugelrastung zur sauberen spürbaren und hörbaren Positionierung des Fenstergriffs in 90 Grad Schritten · dauerhafter Gleichlauf · Befestigung unsichtbar · mit stabilisierenden Stütznocken, Durchmesser 10 mm, zum verschiebefreiem · Verschraubung M5 · Entfernung der Befestigungspunkte 43 mm · ovale Rosette · 7 mm Vollstift Weitere technische Eigenschaften: · Lochabstand: 43mm · Sockelstärke: 10mm · Grifflänge: 135mm · Nocken-Ø: 10mm · Vierkant: 7mm
ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1076 · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

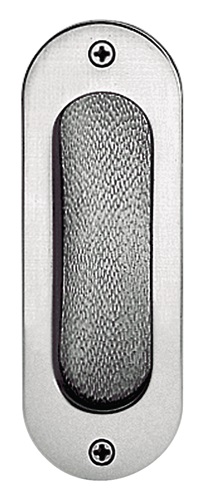

oval · Höhe 70 mm · Breite 32,5 mm · Stärke 7 mm · mit unsichtbarer Befestigung für Senkschrauben M5 (Nockenabstand 50 mm) · Lieferung ohne Schrauben Weitere technische Eigenschaften: · Farb-Nr.: 0105
Rahmentür-Kugelknopf schräg, auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · mit 8 mm Lochung (Standard-Vierkant) fest/drehbar gelagert oder M12 mm feststehend · DIN links / rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 50mm · Farb-Nr.: 0105 · Befestigungssystem: verdeckte Verschraubung
Zubehörset ASL® (Griff/Griff) · DIN links/rechts · 4 Senkkopfschrauben M5 nach DIN 965 inkl. Gewindesicherung · 4 Hülsenmuttern M5x26 · 2 Gewindestifte 6x8 nach DIN 916 · Vollstift 8mm · für alle Türgriff-Garnituren (Griff/Griff) mit ASL®-Technik
Befestigung einseitig · Knöpfe Massiv · Knöpfe (Ø 50 mm Aluminium, Ø 55 mm Edelstahl) auf Rosette (Ø 55 mm) · Befestigung 05 (Verschraubung einseitig) mit Stahl-Unterplatte zum Aufschrauben · ohne Vierkant · die Verbindung wird über eine Madenschraube sichergestellt · Knopfhöhe 52 mm · fest Weitere technische Eigenschaften: · Knopftiefe: 52mm · Anschlagrichtung: DIN links / rechts · Form: gerade · Türstärke: 37 - 46mm

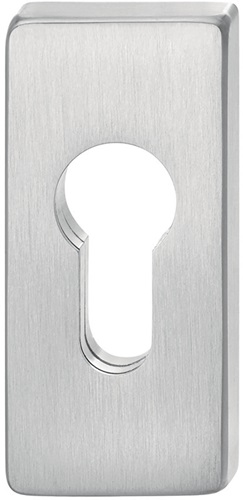

PZ · rechteckig · für Rahmentüren · Höhe 70 mm · Breite 32,5 mm · Lieferung ohne Schrauben Weitere technische Eigenschaften: · Farb-Nr.: 6204 · Zylinderabdeckung: ohne ZA
