Komplette, betriebsbereite Einheit, beinhaltet Kran, Ballastkörper, Elektrik und Vakuum-Erzeugung, steckerfertig.Ballastfuß, ausgebildet als Blechmantel ca. 1,0 x 0,8 x 1,8 m hoch, wird bauseits mit Beton, Sand oder Stahlschrott aufgefüllt. Die notwendige Standfestigkeit wird dadurch gewährleistet.Stellschrauben zur Ausrichtung.Leichtbauausleger, Ausladung 4.000/5.000 mm, höhenverstellbar, Schwenkbereich ca. 270°.Zuführschlauch D = 60 mm, 7.000 mm lang. Mit Schnellkupplung 2 Zoll. Zur Ergänzung Ihres Jumbo-Wanderkrans JWK benötigen Sie: Hubeinheit, Bedieneinheit und Saugplatte.
Komplette, betriebsbereite Einheit, beinhaltet Kran, Ballastkörper, Elektrik und Vakuum-Erzeugung, steckerfertig.Ballastfuß, ausgebildet als Blechmantel ca. 1,0 x 0,8 x 1,8 m hoch, wird bauseits mit Beton, Sand oder Stahlschrott aufgefüllt. Die notwendige Standfestigkeit wird dadurch gewährleistet.Stellschrauben zur Ausrichtung.Leichtbauausleger, Ausladung 4.000/5.000 mm, höhenverstellbar, Schwenkbereich ca. 270°.Zuführschlauch D = 60 mm, 7.000 mm lang. Mit Schnellkupplung 2 Zoll. Zur Ergänzung Ihres Jumbo-Wanderkrans JWK benötigen Sie: Hubeinheit, Bedieneinheit und Saugplatte.
Zur Montage an eine vorhandene Kranbahn (Montage bauseits). Elektrischer Kettenzug (Hubkraft nach Wahl) mit zwei Hubgeschwindigkeiten (elektrische Installation bauseits).
Elektrofahrwerk mit 2 Fahrgeschwindigkeiten (elektrische Installation bauseits).
2 Untergurtfahrwerke (ohne Antrieb), quer zur Fahrtrichtung pendelnd gelagert (erleichtern die Handhabung des Arbeitsgerätes und verbessern die Positioniergenauigkeit).
Hängetaster für 4 Funktionen, mit Elektroflex-Kabel.
Handdrehvorrichtung selbstständig im 90° Raster arretierend.
Gleitflächen großflächig mit Kunststoff belegt.
Bei Anfrage ist der Kranbahnträgertyp sowie die Hubhöhe anzugeben.
Bei Verwendung des Kranauslegers mit Verschiebeausrüstung ist Folgendes zu beachten:
Standsicherheit des Staplers nur im ganz eingefahrenen Zustand der Zange gewährleistet.
Ausfahren der Zange nur bei Stillstand des Staplers erlaubt, sofern sich die Zange maximal 10 cm über der Ladefläche des LKWs befindet.
Kundenseits muss optisches Signal (Rundumleuchte o. ä.) am Stapler montiert werden, welches ausgefahrenen Zustand anzeigt (elektr. Kontaktschalter hierfür im Lieferumfang enthalten).
Kranausleger für Doppelzangen mit Verschiebeausrüstung.
Bei Verwendung des Kranauslegers mit Verschiebeausrüstung ist Folgendes zu beachten:
Standsicherheit des Staplers nur im ganz eingefahrenen Zustand der Zange gewährleistet.
Ausfahren der Zange nur bei Stillstand des Staplers erlaubt, sofern sich die Zange maximal 10 cm über der Ladefläche des LKWs befindet.
Kundenseits muss optisches Signal (Rundumleuchte o. ä.) am Stapler montiert werden, welches ausgefahrenen Zustand anzeigt (elektr. Kontaktschalter hierfür im Lieferumfang enthalten).
Kranausleger für Einzelzangen mit Verschiebeausrüstung.
Geschraubte Ausführung mit festem Mittenabstand der beiden Zangen (Ausführung QT).
Quertraverse fest mit den Zangen verschraubt, jedoch in Fahrtrichtung gesehen, einzeln pendelnd gelagert und über Gummipuffer gedämpft.
Auch mit hydraulischer Abstandsverschiebung der beiden Zangen lieferbar, sodass der Abstand der Pakete im Ausstoß beseitigt und eine platzsparende Lagerung ermöglicht wird (Ausrüstung QT-H und QT-HL).
Geschraubte Ausführung mit festem Mittenabstand der beiden Zangen (Ausführung QT).
Quertraverse fest mit den Zangen verschraubt, jedoch in Fahrtrichtung gesehen, einzeln pendelnd gelagert und über Gummipuffer gedämpft.
Auch mit hydraulischer Abstandsverschiebung der beiden Zangen lieferbar, sodass der Abstand der Pakete im Ausstoß beseitigt und eine platzsparende Lagerung ermöglicht wird (Ausrüstung QT-H und QT-HL).
Geschraubte Ausführung mit festem Mittenabstand der beiden Zangen (Ausführung QT).
Quertraverse fest mit den Zangen verschraubt, jedoch in Fahrtrichtung gesehen, einzeln pendelnd gelagert und über Gummipuffer gedämpft.
Auch mit hydraulischer Abstandsverschiebung der beiden Zangen lieferbar, sodass der Abstand der Pakete im Ausstoß beseitigt und eine platzsparende Lagerung ermöglicht wird (Ausrüstung QT-H und QT-HL).
Gleiche Produkteigenschaften wie Wandschwenkkran AWSK, jedoch Schwenkbereich 270°. Ausladung und Tragfähigkeit siehe Tabelle.Bitte beachten: Voraussetzung für die Montage des Säulenschwenkkrans mit Dübelsatz ist eine minimale Betondicke von 200 mm und eine Betongüte von C20/25. (Einfache Montage, keine Zwischenplatte erforderlich.)Kranhöhe bis Unterkante Kranausleger 3200 mm.Optionales Zubehör: _x000D_
Dübelsatz DS-ASSK bestehend aus: Verbundanker mit Mörtelpatrone und Buchse 8xGewinde M12, Plattendicke min. 8 mm und max. 25 mm.
Gleiche Produkteigenschaften wie Wandschwenkkran AWSK, jedoch Schwenkbereich 270°. Ausladung und Tragfähigkeit siehe Tabelle.Bitte beachten: Voraussetzung für die Montage des Säulenschwenkkrans mit Dübelsatz ist eine minimale Betondicke von 200 mm und eine Betongüte von C20/25. (Einfache Montage, keine Zwischenplatte erforderlich.)Kranhöhe bis Unterkante Kranausleger 3200 mm.Optionales Zubehör: _x000D_
Dübelsatz DS-ASSK bestehend aus: Verbundanker mit Mörtelpatrone und Buchse 8xGewinde M12, Plattendicke min. 8 mm und max. 25 mm.
Gleiche Produkteigenschaften wie Wandschwenkkran AWSK, jedoch Schwenkbereich 270°. Ausladung und Tragfähigkeit siehe Tabelle.Bitte beachten: Voraussetzung für die Montage des Säulenschwenkkrans mit Dübelsatz ist eine minimale Betondicke von 200 mm und eine Betongüte von C20/25. (Einfache Montage, keine Zwischenplatte erforderlich.)Kranhöhe bis Unterkante Kranausleger 3200 mm.Optionales Zubehör: _x000D_
Dübelsatz DS-ASSK bestehend aus: Verbundanker mit Mörtelpatrone und Buchse 8xGewinde M12, Plattendicke min. 8 mm und max. 25 mm.
Gleiche Produkteigenschaften wie Wandschwenkkran AWSK, jedoch Schwenkbereich 270°. Ausladung und Tragfähigkeit siehe Tabelle.Bitte beachten: Voraussetzung für die Montage des Säulenschwenkkrans mit Dübelsatz ist eine minimale Betondicke von 200 mm und eine Betongüte von C20/25. (Einfache Montage, keine Zwischenplatte erforderlich.)Kranhöhe bis Unterkante Kranausleger 3200 mm.Optionales Zubehör: _x000D_
Dübelsatz DS-ASSK bestehend aus: Verbundanker mit Mörtelpatrone und Buchse 8xGewinde M12, Plattendicke min. 8 mm und max. 25 mm.
Bei Verwendung von z.B. Kippsaugplatten oder sonstigen Sondersaugplatten verringert sich die Hubhöhe aufgrund der Bauhöhe der Saugplatte entsprechend.
Statik für das Anbringen des Wandschwenkkranes ist bauseits zu prüfen.
Bei Verwendung von z.B. Kippsaugplatten oder sonstigen Sondersaugplatten verringert sich die Hubhöhe aufgrund der Bauhöhe der Saugplatte entsprechend.
Statik für das Anbringen des Wandschwenkkranes ist bauseits zu prüfen.

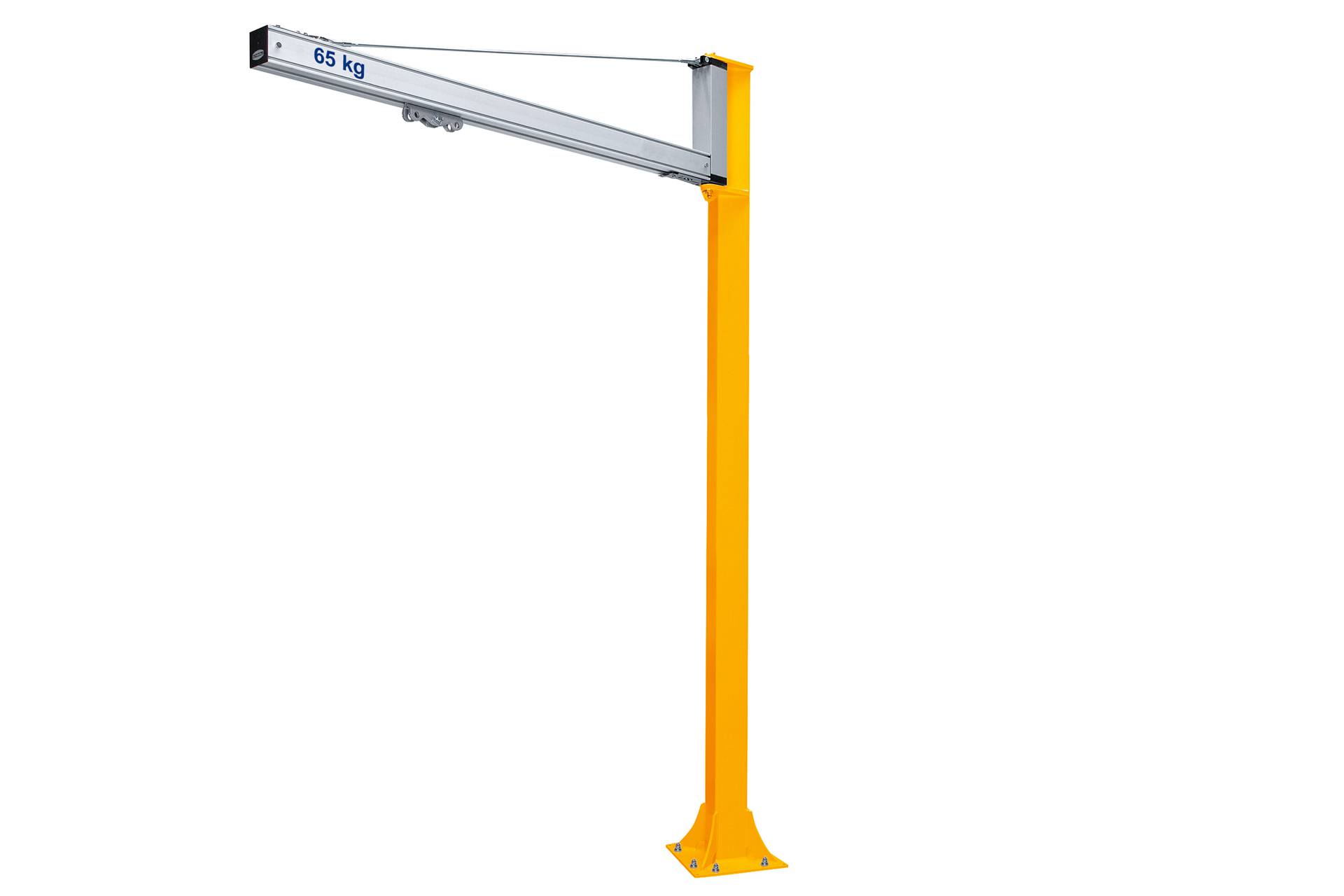

Der Aluminium-Säulenschwenkkran ist speziell abgestimmt für den Einsatz am Vakuum-Schlauchheber VACUSPEED VXS. Die modernen Vakuum-Schlauchheber eliminieren zwar jegliche manuelle Hubkraft, aber es ist sehr kraftaufwändig, die oft schweren Kranarme herumzuschwingen und die schwergängigen Fahrwagen entlang des Auslegers zu verschieben. Die Aluminium Kransysteme von Probst bieten hier viele ergonomische Vorteile.
Bitte beachten:
Voraussetzung für die Montage des Säulenschwenkkrans mit Dübelsatz ist eine minimale Betondicke von 200 mm und eine Betongüte von C20/25. (Einfache Montage, keine Zwischenplatte erforderlich.)
Optionales Zubehör:
Dübelsatz DS-ASSK bestehend aus: Verbundanker mit Mörtelpatrone und Buchse 8 x Gewinde M12, Plattendicke min. 8 mm und max. 25 mm.
Bei Verwendung von z.B. Kippsaugplatten oder sonstigen Sondersaugplatten verringert sich die Hubhöhe aufgrund der Bauhöhe der Saugplatte entsprechend.
Statik für das Anbringen des Wandschwenkkranes ist bauseits zu prüfen.
Bei Verwendung von z.B. Kippsaugplatten oder sonstigen Sondersaugplatten verringert sich die Hubhöhe aufgrund der Bauhöhe der Saugplatte entsprechend.
Statik für das Anbringen des Wandschwenkkranes ist bauseits zu prüfen.
Bei Verwendung von z.B. Kippsaugplatten oder sonstigen Sondersaugplatten verringert sich die Hubhöhe aufgrund der Bauhöhe der Saugplatte entsprechend.
Statik für das Anbringen des Wandschwenkkranes ist bauseits zu prüfen.
Der Aluminium-Wandschwenkkran ist speziell abgestimmt für den Einsatz am Vakuum-Schlauchheber VACUSPEED VXS. Die modernen Vakuum-Schlauchheber eliminieren zwar jegliche manuelle Hubkraft, aber es ist sehr kraftaufwändig, die oft schweren Kranarme herumzuschwingen und die schwergängigen Fahrwagen entlang des Auslegers zu verschieben. Die Aluminium Kransysteme von Probst bieten hier viele ergonomische Vorteile.
Statik für das Anbringen des Wandschwenkkranes ist bauseits zu prüfen.
