Leichtmetall silberfarbig (F1) · kantige Form ·18 mm Führung · passend für alle Schlosskästen mit 8 mm Nuss · Edelstahl rostfrei Schrauben werden mitgeliefert · Schraubenlochabstand 67 mm · Breite 32 mm · Höhe 87 mm · Tiefe 7 mm · blind
in R-Technik nach DIN 18255 und DIN EN 1906 · aus mattem Polyamid · bestehend aus: Knopf 123.23R und Türdrücker 166.21PBR, Durchmesser 21,3 mm und Ovalrosetten 315.21PBR und 316PBR · der Drücker erfüllt die Richtlinien des Bundesverbandes der Unfallkassen e. V. BUK (Sicherheitsabstand zur Schließkante 25 mm) und die Vorgaben der DIN EN 179 · Gebrauchskategorie: Klasse 4 mit Vierkantstift 8 - 8,5 mm · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen! Weitere technische Eigenschaften: · Norm: DIN 1906 · Lagerung: wartungsfreies Gleitlager · Drückertiefe: 66mm
Edelstahl rostfrei · kantige Form · 18 mm Führung · passend für alle Schlosskästen · Edelstahl rostfrei Schrauben werden mitgeliefert · Kurzschild mit 72 mm Entfernung PZ · Schraubenlochabstand 67 mm · Breite 32 mm · Höhe 156 mm · Tiefe 6 mm · inkl. 2 Drückerrosetten für Drücker Ø 16 mm und Ø 18 mm

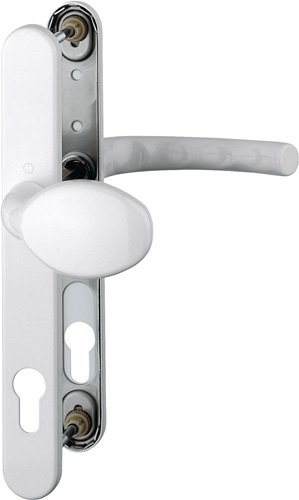

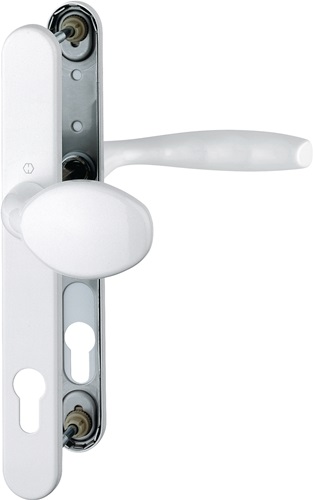

Wechselgarnitur für Rahmentüren · Entfernung 92 mm · Vierkant 8 mm · PZ-gelocht · Drücker fest-drehbar gelagert · mit Hochhaltefeder · Clipschildtechnik auf Druckgussunterkonstruktion · Stärke 10 mm · Höhe 245 mm · Breite 36 mm · Verschraubung von innen nach außen · unsichtbar verschraubt · DIN links / rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Norm: DIN 1906 · Zylinderabdeckung: ohne ZA · Lagerung: fest/drehbar · Ergänzung: Lieferung ohne Stift und Schrauben
mini in Edition matt · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt Oberfläche matt Durchmesser 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

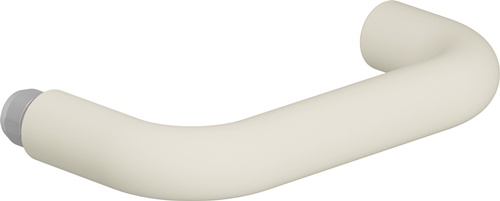

Drückerpaar in R-Technik · Türdrücker 111.23PBR in U-Form · aus Polyamid durchgängig eingefärbt mit durchgehendem Stahlkern bis in das Drückerende · Durchmesser 23 mm · mit Ansatzführung und Rastnut · Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile · Vierkant 8 mm · DIN links / rechts · der Türdrücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040 · Edition matt Weitere technische Eigenschaften: · Befestigungssystem: Standardstift
Edelstahl rostfrei · kantige Form · 18 mm Führung · passend für alle Schlosskästen · Edelstahl rostfrei Schrauben werden mitgeliefert · Kurzschild mit 72 mm Entfernung PZ · Schraubenlochabstand 67 mm · Breite 32 mm · Höhe 156 mm · Tiefe 6 mm · blind ohne Drückerloch

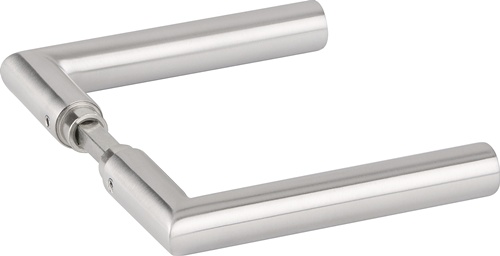

mini · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker Modell 162.21PCM in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, bzw. Modell 162.21XAM aus Edelstahlrundrohr im Gehrungsschnitt (1.4301) mit 1,5mm Wandstärke · Durchmesser jeweils 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

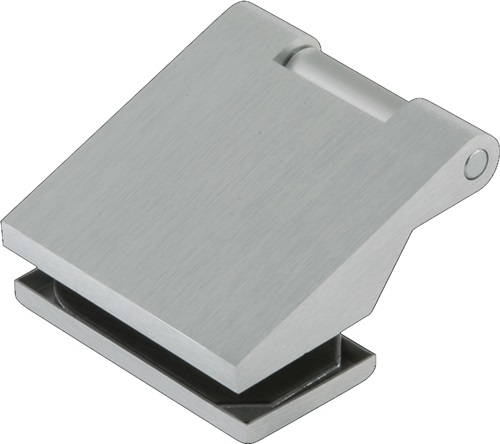

mit abgerundeten Ecken · zur Glasmitte zeigend ·max. 55 kg Flügelgewicht und max. 1000 mm Flügelbreite · Material Aluminium · für ESG 8 mm Glasdicke und 24 mm Falztiefe bzw. für 10 mm Glasdicke und 26 mm Falztiefe · Band Abmessungen (BxH) 87 x 86 mm · mit Hülse · 3-teilig Weitere technische Eigenschaften: · Material: Leichtmetall · Falztiefe: 24mm · Ergänzung: mit Hülse

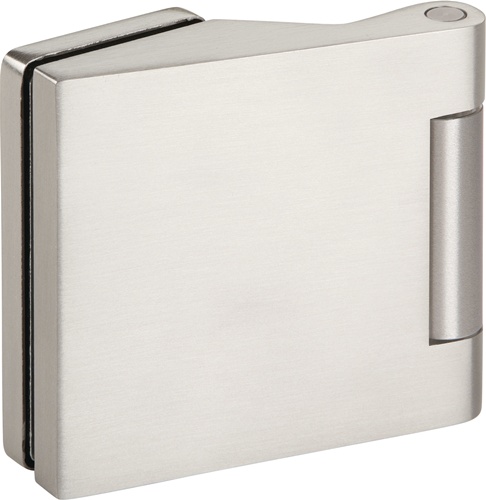

Glastürband mit rechteckigem Bandende · zur Glasmitte zeigend · max. 55 kg Flügelgewicht und max. 1000 mm Flügelbreite · Material Aluminium · für ESG 8 mm Glasdicke und 24 mm Falztiefe bzw. für 10 mm Glasdicke und 26 mm Falztiefe · Band Abmessungen (BxH) 87 x 86 mm · mit Hülse · 3-teilig Weitere technische Eigenschaften: · Material: Leichtmetall · Falztiefe: 24mm · Ergänzung: mit Hülse

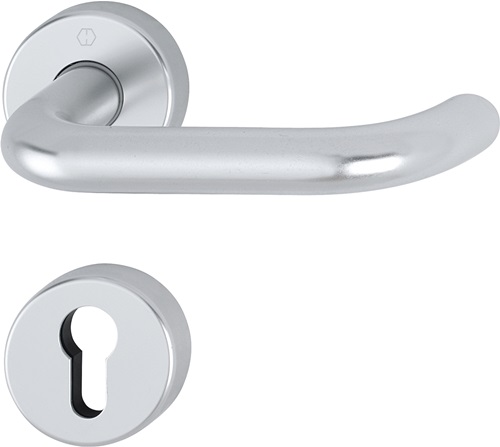

Objektbeschläge mit Federunterstützung für wartungsfreie Drücker-Lagerung · geprüft nach DIN EN 1906 · (Gebrauchs-Kategorie Klasse 4) · TS 37 - 42 mm Weitere technische Eigenschaften: · Drückertiefe: 70mm · Drückerlänge: 145mm

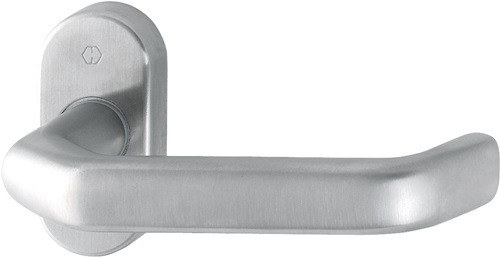

Feuerschutz-Rosetten-Türgriff-Halbgarnitur ohne Schlüsselrosette für Profiltüren: geprüft nach DIN 18273 Lagerung: gekröpfter Türgriff fest/drehbar · Rückholfeder · wartungsfreies Gleitlager Verbindung: für HOPPE-Profilvollstift (separat bestellen) Unterkonstruktion: Zamak mit Stahleinlage Befestigung: verdeckt · Gewindeschrauben und Blindsteckmuttern M5

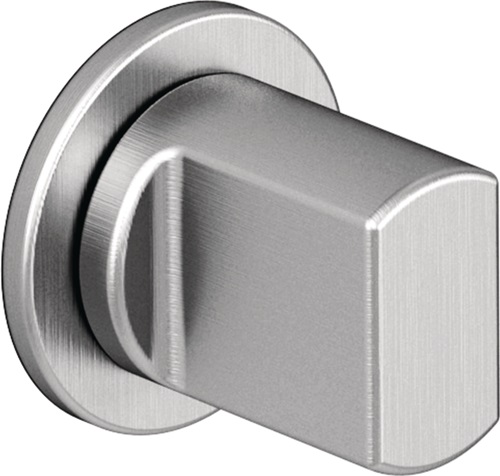

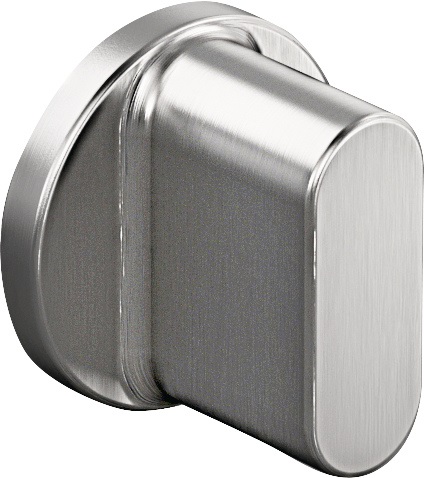

aus Edelstahl · Durchmesser 32 mm · Außenseite 4,5 mm hoch · Innenseite 3 mm hoch · Ausführung mit Notöffnung mittels Münze und wahlweise mit bzw. ohne Schauscheibe (Anzeige rot/grün) auf der Außenseite Weitere technische Eigenschaften: · Farb-Nr.: XA

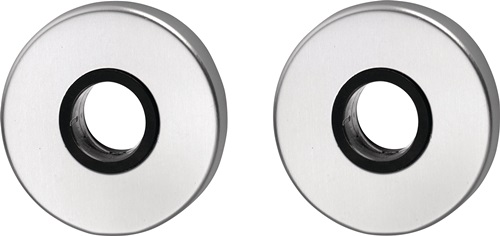

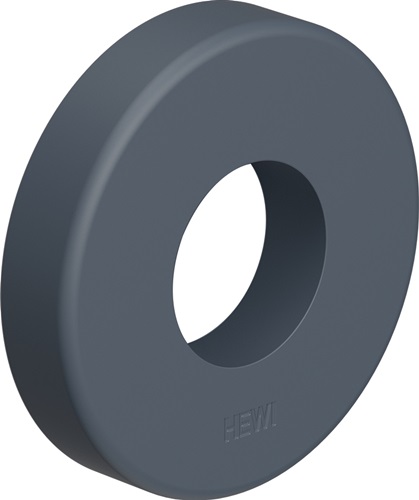

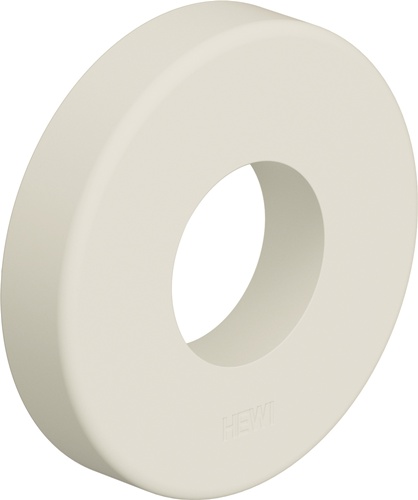

Drückerrosettenpaar in R-Technik · Polyamid durchgängig eingefärbt · für Drückerhalsdurchmesser 23 mm · Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau · DIN links und DIN rechts verwendbar · verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination, sowie in das Türblatt eintauchenden Stützzapfen · Rosetten-Abdeck-Kappe, rund, Durchmesser 55 mm, 10,5 mm hoch, flach, 1,5 mm Wandstärke · für TS 38,1 - 48,0 mm · Edition matt Lieferung inkl. Schrauben Weitere technische Eigenschaften: · Farb-Nr.: 90
